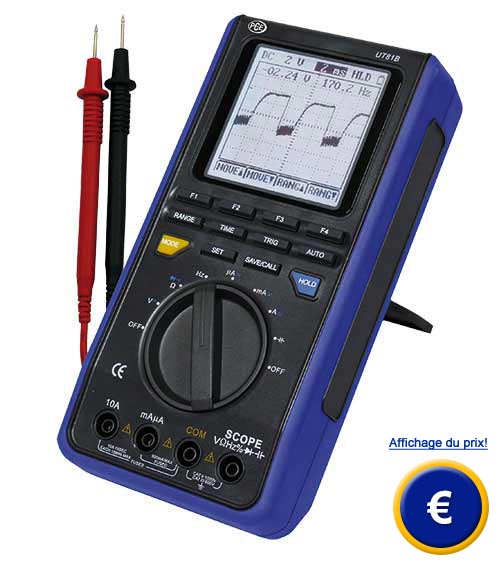

Analyseur de spectre portable PCE-UT 81B
largeur de bande de 8 MHz / il intègre un multimètre / compteur de fréquence / port USB / mémoire interne / mesureur de capacité

L'analyseur de spectre portable digital PCE-UT 81B est un mesureur multifonction, ce qui vous permet de travailler avec lui dans de nombreuses applications. La combinaison de l'analyseur de spectre et du multimètre fait de cet analyseur de spectre portable un instrument parfait pour le technicien qui répare in situ, mais aussi pour les professionnels qui ont ce mesureur dans leur atelier. L'écran LCD monochrome avec une résolution de 160 x 160 pixels est facile à lire grâce à son illumination de fond. La touche "Auto-Set" vous permet de travailler de façon rapide et simple. En plus, l'analyseur de spectre possède une mémoire interne qui vous permet de récupérer sur l'écran jusqu'à 10 signaux pour son analyse postérieure. Le multimètre intégré est équipé des fonctions standards: mesure de la tension, du courant et de la résistance, ainsi qu'un test de continuité et de diodes. Il possède aussi des fonctions supplémentaires telles que la mesure de la fréquence et de la capacité. Dans les modes mesure de tension, de courant et de fréquence, il est possible de sélectionner pour voir à l'écran uniquement la valeur de mesure ou la valeur de mesure avec les formes d'ondes. A travers du port USB isolé optiquement il est possible de transférer les valeurs de mesure et le développement des signaux de l'analyseur de spectre portable à l'ordinateur. Grâce à un PC vous pourrez enregistrer des valeurs durant une période prolongée. Il existe un autre modèle d'analyseur de spectre qui est multifonction (analyseur de spectre, multimètre, analyseur logique...) Vous pouvez le voir ici. Sur ce lien (oscilloscopes) vous aurez une vision générale où vous trouverez l'analyseur de spectre dont vous avez besoin.

- Part de mesure de 40 MS/s

- Largeur de bande analogique: 8 MHz

- Multimètre à plage automatique

- Auto-Set pour un usage facile

- Ecran graphique à illumination de fond
  (160 x 160 pixels)

- Mémoire interne pour un maximum de 10
  images

- Interface USB pour des valeurs de mesure DMM
  et transfert d'ondes de mesure.

- Fonction de registre de données en connexion
  avec un PC.

- Sécurité: CAT II/1000 V, CAT II/600V

- Calibrage ISO avec certificat, optionnel

Analyseur de spectre portable PCE-UT 81B

Voir / imprimer la notice d'emploi de l'analyseur de spectre portable PCE-UT 81B

Caractéristiques techniques

Analyseur de spectre

Canaux d'entrée

1

Largeur de bande de fréquence

8 MHz

Part de mesure

40 MS/s

Entrée

AC, DC

Impédance d'entrée

10 MΩ

Précision

Verticale: ±5,0 % + 1 Pix.
Horizontale: ±0,1% + 1 Pix.

Protection d'entrée

1000 V (peak-peak)

Déviation verticale

20 mV/div... 500 V/div

Déviation horizontale

100 ns... 5 s/div

Déclencheur (trigger)

flanc positif ou négatif

Transducteur vidéo A/D

Résolution: 8 bit

Mémoire des ondes de mesure

10 courbes

Multimètre

Sélection de plage

automatique, manuel

Plage de mesure de tension DC

400 mV - 400 V / (±0,8 % + 8 digits)
1000 V / (±0,1 % + 8 digits)

Plage de tension AC (40 - 400 Hz) / précision

4 V - 400 V / (±1 % + 15 digits)
750 V / ± (1,2 % + 15 digits)

Plage de courant DC / précision

400 µA - 4000 µA / ± (1,0 % + 8 digits)
40 mA - 400 mA / ± (1,2 % + 8 digits)
4 A - 10 A / ± (1,5 % + 8 digits)

Plage de courant AC / précision

400 µA - 4000 µA / ± (1,5 % + 8 digits)
40 mA - 400 mA / ± (2 % + 8 digits)
4 A - 10 A / ± (2,5 % + 5 digits)

Plage de résistance / précision

400 Ω / ± (1,2 % + 5 digits)
40 kΩ - 400 kΩ / ± (1,0 % + 5 digits)
4 MΩ / ± (1,2 % + 5 digits)
40 MΩ / ± (1,5 % + 5 digits)

Plage de capacité / précision

40 nF / ± (3,0 % + 10 digits) con función REL
400 nF - 40 µF / ± (3,0 % + 8 digits)
100 µF / ± (4,0 % + 8 digits)

Plage de fréquence / précision

10 Hz - 10 MHz / ± (0,1 % + 3 digits)

Facteur de régulation

0,1 - 99,9 %

Caractéristiques générales

Ecran

160 x 160 pixels, 63 x 65 mm, graphique à haute résolution, à illumination de fond

Déconnexion automatique

réglable / déconnectable

Alimentation

4 x piles 1,5 V AA ou accessoire de réseau externe

Port à l'ordinateur

USB

Dimensions (largeur x hauteur x profondeur)

200 x 100 x 48 mm

Le port isolé optiquement se trouve dans la partie postérieure de la carcasse.

Avec le logiciel de l'analyseur de spectre portable vous pouvez lire les valeurs de mesure. En plus de les montrer en tant que texte, il est aussi possible de les voir graphiquement en forme d'appareil à aiguille. La valeur actuelle s'écrit et se garde dans le tableau selon le cycle sélectionné, et il peut s'exporter à Excel pour son traitement postérieur.

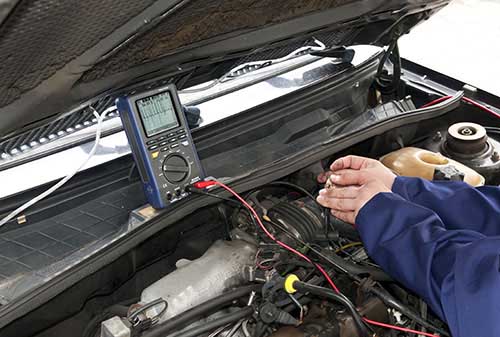

Vous pouvez voir à droite l''analyseur de spectre portable en fonctionnement. Les nombreuses fonctions réunies dans une carcasse compacte et légère et l'alimentation par piles sont les conditions optimales pour utiliser cet appareil de façon portable. En cas de vouloir transférer les données à un PC durant une période prolongée, vous avez la possibilité de l'alimenter à travers un accessoire de réseau inclus dans la livraison. Il est donc très apte pour une utilisation en atelier.

Contenu de la livraison
1 x analyseur de spectre portable PCE-UT 81B, 1 x logiciel qui inclus le câble de données USB, 1 x set de câbles de test, 1 x pochette de transporte, 1 x adaptateur / chargeur AC, notice d'emploi

Accessoires supplémentaires

 - Certificat de calibrage ISO
(pour les entreprises qui désirent incorporer l'analyseur de spectre dans le groupe d'outils de contrôle interne ou pour un recalibrage annuel. Le certificat ISO inclut un calibrage de laboratoire et un document de contrôle avec toutes les valeurs de mesure. Le certificat de calibrage ISO peut être en tension (AC / DC) ou en courant (AC / DC).

- Adaptateur pour pince ampèremétrique
Adaptateur pour des mesures indirectes du courant jusqu'à 1000A sans interruption du conducteur.
  - Plage: 200 / 1000 DCA / ACA
  - Signal de sortie: 0 - 1V DC
  - Exactitude: ± 1,5 / 2 %
  - DCA réglage zéro
  - Dimensions: 190 x 64 x 33 mm
  - Diamètre du conducteur maximum: 33,5 mm
  - Alimentation: pile 9V

- Adaptateur de tours
Adaptateur avec capteur de tours, câble 1 m. Pour la mesure optique des tours entre 100... 20000 RPM en deux plages.
 - 0,1 mV DC / 1 RPM  (plage 1)
 - 0,1 mV DC / 10 RPM (plage 2)
 - Dimensions: 190 x 73 x 37 mm
 - Alimentation: pile 9V

 - Adaptateur de pression
 Adaptateur con capteur de pression, câble de 1m. Pour la mesure absolue de la pression entre 3,5... 3500 kPa.
 - Précision: ±1 % (jusqu'à 1700 kPa); ±2 %
   (jusqu'à 2400 kPa) y ± 5 % (jusqu'à 3500 kPa)
 - Résolution: 0,1/ 1 kPa
 - Dimensions: 100 x 50 x 25 mm; 1/4" capteur.
 - Alimentation: pile 9V

- Adaptateur d'humidité
Adaptateur avec un capteur d'humidité dans une anse et un câble de 1 m.
 - Plage de mesure: 10... 95 % H.r.
 - Précision: ±3 % r.F. < 70%
                   3% de la moyenne + 1% ≥ 70%
 - Résolution: 0,1 % r.F.
 - Dimensions: 100 x 50 x 25 mm
 - Alimentation: pile 9V

 - Adaptateur de lumière
Adaptateur à capteur pour lux et câble de 1 m.
  - Trois plages de mesure: 0... 2000 / 0...
   20000 y 0... 50000 lux
  - Précision: ± 5 %
  - Résolution: 1,10,100 lux
  - Dimensions: 100 x 50 x 25 mm
  - Alimentation: pile 9V

- Adaptateur pour la vitesse de l'air
Adaptateur à capteur pour la vitesse de l'air avec un câble de 1 m
  - Plage de mesure: 0,2... 30 m/s;
  - Précision: ± 2 %
  - Résolution: 0,1 (m/s; km/h; noeuds)
  - Dimensions: 100 x 50 x 25 mm
  - Alimentation: pile 9V

- Adaptateur de son
Adaptateur à capteur sonore et câble de 1 m. Evaluation A; possibilité de calibrage externe (calibreur PCE-SC 41)
 - Plage de mesure: 30...130 dB (en 3 plages)
 - Précision: ± 1,5 dB (IEC 651 classe II)
 - Dimensions: 107 x 53 x 29 mm
 - Alimentation: pile 9V

 - Adaptateur EMF
 Adaptateur à capteur EMF et câble de 1 m.
 - Plages: 0... 20 microTesla / 200 milliGauss
 - Précision: ± 4 %
 - Résolution: 0,1 µTesla / 1 milliGauss
 - Largeur de bande: 30... 300 Hz
 - Dimensions: 100 x 50 x 25 mm
 - Alimentation: pile 9V

Vous trouverez ici d'autres produits semblables classés sous le nom d' "Analyseur de spectre":

- Analyseur de spectre PCE-OC 1
  (analyseur de spectre portable(5 MHz), multimètre (effectif réel), compteur de fréquence (45 MHz))

- Analyseur de spectre PCE-UT 2025B
  (analyseur de spectre de table (25 MHz), avec USB)

- Analyseur de spectre PCE-UT 2042C
  (analyseur de spectre de table (40 MHz, 500 MS/s), écran couleur, avec USB)

- Analyseur de spectre PCE-UT 2082C
  (analyseur de spectre digital (80 MHz de largeur de bande), écran couleur, avec USB)

- Analyseur de spectre PCE-UT 2152C
  (analyseur de spectre avec 500 MS/s vitesse d'échantillonnage, 150 MHz largeur de bande)

- Analyseur de spectre PCE-UT 2202C
  (analyseur de spectre à mémoire, 200 MHz largeur de bande, 500 MS/s, écran couleur)
