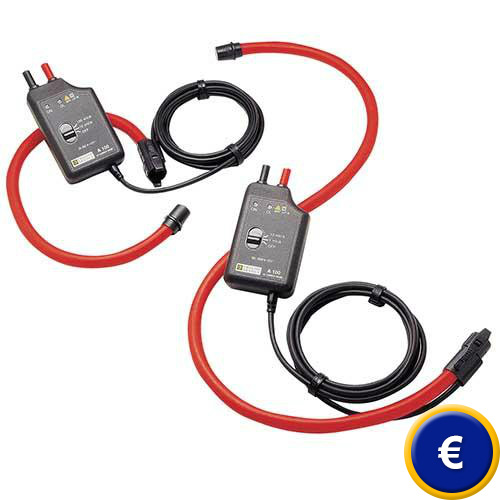

Capteur flexible de courant AmpFLEX
capteur flexible de courant jusqu'à 10kA, diamètre maximum jusqu'à 38 cm, pour votre connexion à des multimètres / pour la mesure de la puissance, principe de mesure de Rogowski, IP65, précision 1 %

Le capteur flexible de courant de la série AmpFLEX mesure le courant selon le principe de Rogowski. Ce capteur flexible de courant est capable de mesurer le courant de manière fiable jusqu'à 10000 A, sans contact. La connexion de la pince de courant flexible s'effectue par un connecteur de sécurité de 4 mm à un multimètre, par exemple. Le capteur flexible de courant peut avoir une longueur de jusqu'à 120 cm, de façon à ce qu'il embrasse sans problèmes de grands câblages. Ansi le capteur flexible de courant est d'une application universelle, puisqu'un appareil comme celui-ci ne s'utilise pas seulement dans la technologie à haute intensité, mais aussi pour mesurer les courants dans des armoires de distribution, par exemple. Grâce à la mesure avec une bobine de Rogowski, aucun symptôme de saturation n'apparait, comme par exemple le réchauffement. Cela a comme avantage que les mesures du capteur flexible de courant AmpFLEX contiennent peu d'erreurs, parce que l'influence du déplacement des phases se maintient au plus bas. Ici vous trouverez une sélection d'autres capteurs flexibles de courant de la série AmpFLEX. Pour de plus amples informations en ce qui concerne le capteur flexible de courant, veuillez consulter les données techniques suivantes ou nous contacter au service client au +33 (0) 972 3537 17. Nos techniciens et ingénieurs seront heureux de vous conseiller sur ce capteur flexible de courant et tout autre produit de notre magasin comme les mesureurs, systèmes de régulation et contrôle, instruments de mesure, appareils de laboratoire ou balances.

Plus d'informations sur le capteur flexible de courant  Voir / imprimer la notice d'emploi du capteur flexible de courant  Certificat CE du capteur flexible de courant  Voir la vidéo du capteur flexible de courant  Vous trouverez ici d'autres photos du capteur flexible de courant  Fiche technique du capteur flexible de courant

Tout sur le capteur flexible de courant AmpFLEX

- Mesure jusqu'à 10000 A
- Mesure sûre
- Longueur du toroïdal jusqu'à 120 cm
- IP 65

- Résistant à l'huile
- Connexion au multimètre
- Alimentation avec une batterie de 9 V
- Mesure indirecte

Données techniques du capteur flexible de courant de la série AmpFLEX

Modèle

20 ... 200 A

2 kA

0,2 ... 2 kA

0,3 ... 3 kA

1 ... 10 kA

Longueur du nœud
(référence)

45 cm
(CA-A100-503)

45 cm
(CA-A100-501)

80 cm
(CA-A100-502)

45 cm
(CA-A100-504)

80 cm
(CA-A100-505)

45 cm
(CA-A100-506)

80 cm
(CA-A100-507)

120 cm
(CA-A100-508)

120 cm
(CA-A100-509)

Plage 1
Plage 2

20 A
200 A

2 kA

200 A
2000 A

300 A
3000 A

1000 A
10000 A

Sortie
(AC V)

100 mV / A
10 mV / A

1 mV / A

10 mV / A
1 mV / A

10 mV / A
1 mV / A

1 mV / A
0,1 mV / A

Plage de mesure

0,5 ... 200 A

0,5 ... 2 kA

0,5 ... 2 kA

0,5 ... 3 kA

0,5 ... 10 kA

Précision

1 %

1 %

1 %

1 %

1 %

Déplacements
de phases

0,5º

0,5º

0,5º

0,3º

Bruit

0,2 A

0,2 A

0,2 A

0,2 A

0,5 A

Offset DC
en la sortie

50 mV
5 mV

2 mV

5 mV
2 mV

5 mV
2 mV

2 mV
1 mV

Largeur de bande

10 Hz ... 20 kHz

Sortie Umax

4,5 V

Tension
de fonctionnement

9 V DC

Conditions
environnementales

En fonctionnement: -10 °C ... 55 °C, < 90 % h.r.
Surcharge permanente: + 80 °C

Protection

IP 65, résistant aux huiles et hydrocarbures  aliphatiques

Dimensions

140 x 64 x 28 mm

Poids de la
carcasse

200 g

Câble de connexion

2 m

Contenu de la livraison
1 x Capteur flexible de courant AmpFLEX A100
1 x Pile de 9 V
1 x Notice d'emploi en 5 langues

Capteur flexible de courant AmpFLEX A100 Prix Retour à la page principale

Vous trouverez ici plus de produits relatifs au capteur flexible de courant:

- Capteur flexible de courant MINIFLEX MA 100
  (capteur pour les multimètres et les oscilloscopes, maximum 3000 A, diamètre maximum 10 cm)

- Capteur flexible de courant MINIFLEX MA 200
  (capteur pour les oscilloscopes, jusqu'à 1 MHz, maximum 3000 A, diamètre maximum 100 mm)

Explication de la mesure du courant avec un capteur flexible de courant
La mesure du courant avec un capteur flexible de courant repose sur le principe de la bobine de Rogowski. La bobine de Rogowski, dans un capteur flexible de courant, est une bobine d'air sans noyau ferré. La bobine de Rogowski est normalement dévidée uniformément à un noyau non magnétique. Le début et la fin, embobinés à ce noyau, démarrent et finissent au même point du capteur flexible de courant. Si la bobine ou le capteur flexible de courant sont alors posés, autour d'une voie de courant, ce courant crée un champ magnétique, qui à la fois incite une tension dans le capteur flexible de courant. Cette tension se transforme avec un amplificateur à dimension mesurable. La tension créée ainsi peut se mesurer avec un multimètre, qui se connecte au capteur flexible de courant. Ce principe a comme avantage que les lignes du câble n'ont pas à s'ouvrir pour mesurer le courant. Cela  transforme la mesure avec un capteur flexible de courant en un processus de mesure facile et très sûr.

Principe du capteur flexible de courant ampflex
