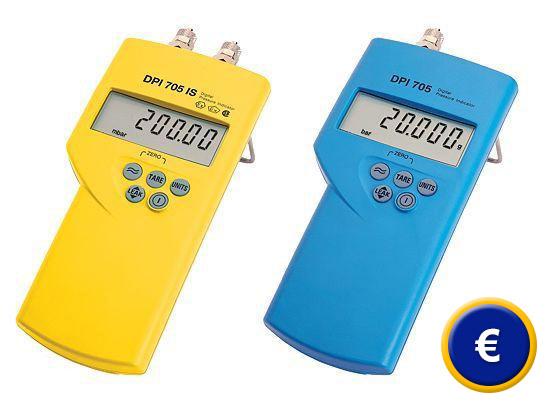

Contrôleur de pression digital série DPI 705
controleur de pression pour la surpression, la pression absolue et la pression différentielle, parfait pour les gaz et les liquides, nous vous proposons 17 plages de pression différentes, aussi avec protection ATEX

Le contrôleur de pression DPI 705 combine un design robuste et une technique parfaite pour mesurer la pression de façon précise et confortable. La base de ce controleur de pression avancé est ses nouveaux matériaux et ses innovations techniques, basés sur une expérience de 15 ans de développement dans les techniques de mesure. La série DPI 705 est compacte, robuste et légère. Elle est apte pour l'utiliser avec une seule main et offre de nombreuses fonctions importantes qui sont nécessaires aux travaux de maintenance de routine et à la recherche d'erreurs du système. Si nous joignons cela à nos pompes portables il est possible d'effectuer in situ des vérifications et des calibrages. Il existe des modèles pour mesurer la pression différentielle et la surpression. De plus, nous avons des modèles avec des capteurs internes et externes. Nous pouvons aussi vous proposer le contrôleur de pression avec protection ATEX, puisque la demande de cette homologation est de plus en plus importante. Vous trouverez ici un contrôleur de pression professionnel de très haute précision et avec les meilleures prestations. Le contrôleur de pression est parfait pour un usage dans l'industrie et le laboratoire. La protection de surcharge est identique à la double plage de mesure. Les 16 unités indiquées sur l'écran et la grande sélection des plages de mesure dans la série DPI 705 font que ce contrôleur de pression puisse être utilisé par l'employé in situ pour n'importe quel tâche, sans avoir à calculer les résultats de mesure. Vous trouverez une explication du principe de la mesure de la pression absolue et différentielle dans le lien suivant: Principe de la mesure de la pression absolue et différentielle. Dans le lien suivant (manomètres), vous trouverez le contrôleur de pression avec et sans interface. Vous pouvez aussi obtenir des certificats de calibrage pour les contrôleurs de pression ainsi que les accessoires supplémentaires.

• Plages de mesure de 0 - 70 mbar jusqu'à
  0 - 700 bar

• Limite d'erreur: 0,1 % de la valeur finale

• 16 unités de pression

• Mesureur portable compact et léger

• Tarage, mémoire de la valeur maximum et minimum

• Disponible en version ATEX

• Grande résistance, timbré selon le type de protection IP54

• Grand écran LCD à 5 digits

• Support pour la table intégré / dispositif suspendu

• Aucun temps de préchauffage n'est requis

• Intervalle fixe de détection de fuites: 1 minute

• Mesure de la température ambiante

• Longue durée de la batterie

• Mallette avec ceinture

Voir / imprimer la notice d'emploi du
contrôleur de pression

Fiche technique

Contrôleur de pression DPI 705 et 705IS (ATEX) à capteur interne

Plage de mesure

Fonctions possibles

Résolution

Précision

0... 70 o 200 mbar

d

0,01 mbar

0,1%

0... 700 mbar

g

0,01 mbar

0,1%

0... 1 bar

d

0,1 mbar

0,1%

0... 2 bar

g, a

0,1 mbar

0,1%

0... 7 bar

g

0,1 mbar

0,1%

0... 20 bar

g

1 mbar

0,1%

Contrôleur de pression DPI 705R et 705SR (ATEX) à capteur externe

Plage de mesure

Fonctions possibles

Résolution

Précision

0... 350 mbar

g, a, d

0,01 mbar

0,1%

0... 700 mbar

g, a, d

0,01 mbar

0,1%

0... 1 bar

g, a, d

0,1 mbar

0,1%

0... 2 bar

g, a, d

0,1 mbar

0,1%

0... 3,5 bar

g, a, d

0,1 mbar

0,1%

0... 7 bar

g, a, d

0,1 mbar

0,1%

0... 10 bar

g, a, d

1 mbar

0,1%

0... 20 bar

g, a, d

1 mbar

0,1%

0... 35 bar

g, a, d

1 mbar

0,1%

0... 70 bar

a

1 mbar

0,1%

0... 135,200,350,700 bar

a

10 mbar

0,1%

g = surpression, a = pression absolue, d = pression différentielle (pression de l'installation: 2 bar pour les capteurs internes et 35 bar pour les capteurs externes)

Plage de surcharge

jusqu'à la valeur double de mesure

Unités de pression

psi, in, Hg, in H2O (4º C, 20º C y 60º F), ft H2O (4º C, 20º C y 60º F) mmHg, mHg, mbar, bar, mH2O, pa, hPa, KPa, MPa, Kgf/cm2 et une unité de mesure à définir étant multiple d'un Pa.

Connexions DPI 705 et 705IS

Connexion à vissage intérieur 1/8" NTP ou vissage intérieur G 1/8" ( avec un adaptateur pour un tube, 4 mm de diamètre intérieur).

Connexions DPI 705R et 705ISR

Capteur établi avec un câble d'environ 1 m, connecteur et connexion à vissage intérieur 1/4" NPT o G 1/4".

Ecran

écran LCD à 5 digits

Mesure

pression et température ambiante

Fonctions spéciales

Tarage, mémoire pour une valeur minimum et maximum, test de fuites

Alarme

limite d'alarme réglable, acoustique et optique

Filtre

calcul de la valeur moyenne dans des valeurs oscillantes

Moyenne
g/a interne
d interne
g/a externe
d externe

gaz, fluides (SS 1.4404)
gaz secs et non corrosifs
gaz, fluides (SS 1.4404)
(connexion +) gaz, fluides (SS 1.4404)
(connexion -) gaz secs et non corrosifs

Température en fonctionnement

-10... 50º C

Température de stockage

-40... 70º C

Type de protection

IP54

Protection électrique / mécanique

EN 61010

Emission CEM

EN 50081-2

Vulnérabilité aux interférences CEM

EN 50082-2

Homologation ATEX
(uniquement les modèles DPI 705SI et DPI 705SIR)

Ex ia IIC T4 (-10º C à 50º C) jusqu'à CAN/CSA E79-11-95 et CAN/CSA E79-0-95, (classe I, division 1, groupes A, B, C et D);
EEX ia IIC T4 (-10º C a 50º C) jusqu'à ATEX EN50020:1994 y EN500014:1992

Batterie

 3 x type AA

Durée de la batterie

environ 300 h

Mode économie d'énergie

déconnexion automatique après 10 min. ou de façon manuelle

Dimensions

190 x 90 x 36 mm

Poids

300 g

Exemples d'usage du contrôleur de pression digital de la série DPI 705

Vous pouvez voir ici le contrôleur de pression mesurant la pression d'une machine. Veuillez tenir compte des pressions maximum à mesurer avant de commander ou d'utiliser le contrôleur de pression, puisqu'une surcharge pourrait endom- mager le mesureur. Dans le tableau ci-dessus, vous pouvez voir les différentes configurations disponibles de la série DPI 705 et les caractéristiques de chacune.

Convertisseur d'unités
Pour aider à la conversion des unités de pression les plus communes, vous pouvez utiliser le tableau de conversion.

Nous vous prions d'indiquer TOUJOURS ce qui suit:

1. Le type de DPI 705 (capteur interne) ou DPI 705R (capteur externe) / Version protégée (ATEX):
    Commander le DPI 705IS (capteur interne) ou le DPI 705ISR (capteur externe).

2. La plage de mesure: sélectionnez les plages de mesure standard; voir le tableau ci-dessus.

3. Le type de pression: surpression (g), pression absolue (a), pression différentielle (d); voir le tableau
    ci-dessus.

4. La connexion: vissage intérieur 1/8" NPT et 1/4" NPT ou vissage intérieur G 1/8" et G 1/4".

Etant données les nombreuses combinaisons possibles, nous vous prions de remplir ce formulaire pour commander le contrôleur de pression correspondant et de nous le retourner par fax:

Voir / imprimer l'imprimé de demande du contrôleur de pression

Avertissement
Une surcharge supérieure de la plage de surcharge maximum endommage le capteur du contrôleur de pression.

- Certificat de calibrage ISO
Pour les entreprises qui désirent intégrer le contrôleur de pression dans leur contrôle interne de qualité ou qui désirent le retourner annuellement pour son calibrage. Le certificat selon la règlementation ISO comprend un calibrage de laboratoire incluant le certificat avec toutes les valeurs de mesure. Le nom de la société ou de la personne l'ayant sollicité y est indiqué.
