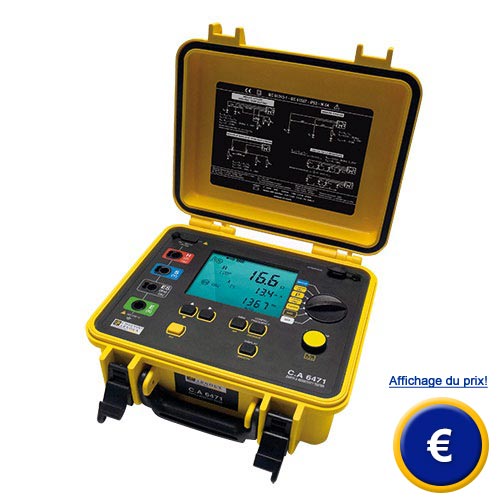

Contrôleur de terre CA-6471
controleur de terre jusqu'à 99,99 kΩ, carcasse en plastique robuste,
mesure de 3 ou 4 pôles, possible mesure avec des pinces, interface USB,
mémoire de la valeur de mesure

Le contrôleur de terre CA-6471 combine cinq mesureurs importants en un: un controleur de terre, un contrôleur de terre sélectif, un mesureur de résistance contre la terre, un mesureur d'accouplement de mise à la terre et un contrôleur de continuité. De plus, le contrôleur de terre CA-6471 peut mesurer de basses tensions. La plage de mesure de la résistance contre la terre du contrôleur de terre est de 0 Ω à 99,99 kΩ. Peu importe si la mesure de la résistance contre la terre s'effectue avec des pinces ou avec des pics de terre. Dans la mesure avec le contrôleur de terre CA-6471 à l'aide de pics de terre il est possible de déterminer la résistance contre la terre selon le processus de 3 o 4 pôles. La carcasse robuste du contrôleur de terre est en plastique résistant et elle est apte pour un usage externe sur les chantiers. Le contrôleur de terre CA-6471 est facile à manier et intuitif pour tous les usagers. Le contrôleur de terre possède une interface USB optique avec laquelle il est possible de lire les données de la mesure de la mémoire. De plus, avec le vaste logiciel il est possible d'effectuer des évaluations. Vous trouverez ici une sélection d'autre type de contrôleur de terre. Pour de plus amples informations en ce qui concerne le contrôleur de terre, veuillez consulter la fiche technique suivante ou nous contacter au +33 (0) 972 3537 17. Nos techniciens et ingénieurs seront heureux de vous conseiller sur ce contrôleur de terre et tout autre produit de notre magasin comme les systèmes de régulation et contrôle, instruments de mesure ou balances.

Instructions du contrôleur de terre  Certificat CE pour le contrôleur de terre  Video du contrôleur de terre  Fiche données du contrôleur de terre  Information du contrôleur de terre

Contrôleur de terre CA-6471

- Plage de mesure jusqu'à 99,99 kΩ

- Mémoire pour 512 valeurs de mesure

- Mesure de 3 ou 4 pôles

- Mesure avec des pinces ampèremétriques

- A manipulation facile avec une seule touche

- Carcasse robuste, de protection IP 53

- Auto vérification

Fiche technique du contrôleur de terre CA-6471

Mesures avec 2 pinces de mesure

Plage de mesure

0,01 Ω ... 500 Ω

Résolution

0,01 Ω ... 1 Ω

Part de mesure

auto: 1367 Hz
manuelle: 128 ... 1785 Hz

Mesures de 3 pôles

Plage de mesure

0,001 Ω ... 99,99 kΩ

Résolution

0,01 Ω ... 100 Ω

Tension d'essai

16 V ou 32 V RMS

Part de mesure

41 ... 512 Hz
(automatique ou manuelle)

Courant de mesure

jusqu'à 250 mA

Précision

± 2 % de l'indication ± 1 digit à 128 Hz

Mesures de 4 pôles et mesures de 4 pôles + pince de mesure

Plage de mesure

0,001 Ω ... 99,99 Ω

Résolution

0,001 Ω ... 100 Ω

Tension d'essai

16 V o 32 V

Part de mesure

41 ... 512 Hz
(automatique ou manuelle)

Courant de mesure

jusqu'à 250 mA

Précision

± 2 % de l'indication ± 1 digit

Résistance contre la terre spéciale

Type de mesure

processus de Wenner
processus de Schlumberger
indication des résultats en Ω*m / Ω*ft

Plage de mesure

0,01 Ω ... 99,99 kΩ
ρ max. 999 kΩ*m

Résolution

0,01 Ω ... 100 Ω

Tension d'essai

16 V ou 32 V

Part de mesure

41 ... 512 Hz
(pouvant se sélectionner)

Mesure des tensions externes

Plage de mesure

0,1 ... 65 V AC / DC

Précision

± 2 % de l'indication + 1 digit

Mesure de la résistance / Test de continuité pour le contrôleur terre

Type de mesure

mesure de 2 ou 4 pôles
(pouvant se sélectionner)

Plage de mesure

2 pôles: 0,01 Ω ... 99,99 kΩ
4 pôles: 0,001 Ω ... 99,99 kΩ

Précision

± 2 % de l'indication ± 1 digit

Tension d'essai

16 V DC

Courant de mesure

> 200 mA max. jusqu'à R < 20 Ω

Mémoire

Capacité de mémoire

512 valeurs de mesure

Interface

interface USB optique

Caractéristiques techniques générales du contrôleur de terre CA-6471

Alimentation

accumulateur NiMH

Charge de l'accumulateur

adaptateur secteur: 18 V / 1,9 A
adaptateur KFZ: 12 V

Sécurité électrique

50 V CAT IV

Dimensions

272 x 250 x 128 mm

Poids

3 kg

Contenu de la livraison
1 x Contrôleur de terre CA-6471 dans sa mallette de transport,
1 x Câble de données,
1 x Logiciel,
2 x Pinces de mesure C182,
1 x Câble de réseau,
1 x Pochette de transport,
1 x Notice d'emploi en 5 langues

Set d'accessoires CA-P01102025 pour le contrôleur de terre

Set d'accessoires pour le contrôleur de terre
CA-P01102025
4 prises de terre (150 m)

Set d'accessoires pour la
mesure de mise à la terre CA-P01102025

4 x Prises de terre (150 m).
Le set d'accessoires pour le contrôleur de terre CA-6471 est disponible en option. Il sera donc possible d'effectuer des mesures de mise à la terre de 3 ou 4 pôles. Le contrôleur de terre est donc ainsi équipé pour toute application de la mesure de la résistance contre la terre. La mesure de la résistance contre la terre avec le contrôleur de terre CA-6471 ne s'effectue pas avec les contrôleurs de terre conventionnels avec une tension constante, mais avec une tension dépendant de la fréquence. La part de mesure se sélectionne manuellement ou automatiquement. Cela permet de vastes possibilités d'analyses, qui avec la méthode conventionnelle de mesure du contrôleur de terre ne serait pas possible. L'analyse des valeurs de mesure peut s'effectue à travers du logiciel DataView optionnel.

Sets d'accessoires optionnels pour le contrôleur de terre

Numéro de l'article

Description

CA-P01102020

Set d'accessoires pour le contrôleur de terre 1 prise de terre (30 m)

Contenu:

1 x tambour 30 m câble d'essai verdt (E)
1 x piquette

CA-P01101999

Set d'accessoires pour le contrôleur de terre 1 prise de terre (30 m)

Contenu:

1 x tambour 30 m câble d'essai vert (E)
1 x piquette
1 x pochette de transport standard

CA-P01102021

Set d'accessoires pour la mesure de la mise à la terre 2 prises de terre (50m)

Contenu:

1 x tambour 50 m câble d'essai rouge (H)
1 x tambour 50 m câble d'essai bleu (S)
1 x tambour 50 m câble d'essai vert (E)
2 x piquette
1 x marteau
5 x adaptateurs terminaux de câble Ø 4 mm

CA-P01102022

Set d'accessoires pour la mesure de la mise à la terre 2 prises de terre (100 m)

Contenu:

1 x tambour 100 m câble d'essai rouge (H)
1 x tambour 100 m câble d'essai bleu (S)
1 x enrouleur 10 m câble d'essai vert (E)
2 x pics de terre
1 x marteau
5 x adaptateurs terminaux de câble Ø 4 mm

CA-P01102023

Set d'accessoires pour la mesure de la mise à la terre 2 prises de terre (150m)

Contenu:

1 x tambour 150 câble d'essai rouge (H)
1 x tambour 150 m câble d'essai bleu (S)
1 x enrouleur 10 m câble d'essai vert (E)
2 x pics de terre
1 x marteau
5 x adaptateurs terminaux de câble Ø 4 mm

CA-P01102024

Set d'accessoires pour la mesure de la mise à la terre 4 prises de terre (100 m)

Contenu:

1 x tambour 100 m câble d'essai rouge (H)
1 x tambour 100 m câble d'essai bleu (S)
1 x enrouleur 10 m câble d'essai vert (E)
1 x tambour 100 m câble d'essai vert (E)
1 x tambour 30 m câble d'essai noir (ES)
4 x prises de terre
1 x marteau
5 x adaptateurs terminaux de câble Ø 4 mm

CA-P01102025

Set d'accessoires pour la mesure de la mise à la terre 4 tomas de terre (150m)

Contenu:

1 x tambour 150 m câble d'essai rouge (H)
1 x tambour 150 m câble d'essai bleu (S)
1 x enrouleur 10 m câble d'essai vert (E)
1 x tambour 100 m câble d'essai vert (E)
1 x tambour 30 m câble d'essai noir (ES)
4 x prises de terre
1 x marteau
5 x adaptateurs terminaux de câble Ø 4 mm

CA-P01102030

Set complémentaire pour la mesure de la mise à la terre

Contenu:

1 x tambour 100 m câble d'essai vert (E)
1 x tambour 30 m câble d'essai noir (ES)
2 x prises de terre
1 x pochette de transport standard

CA-P01102017

Set d'accessoires pour la mesure de la mise à la terre 2 tomas de terre

Contenu:

1 x enrouleur 15 m câble d'essai rouge (H)
1 x enrouleur 10 m câble d'essai bleu (S)
1 x enrouleur 5 m câble d'essai vert (E)
2 x prises de terre
1 x pochette de transport standard

Composants optionnels pour le contrôleur de terre CA-6471

Numéro de l'article

Description

P01102095

logiciel pour l'évaluation des données DataView

P01102036

adaptateur pour la charge
de l'accumulateur avec un allumeur

P01295252

câble de données RS-232 optique

P01295253

câble de connexion de réseau GB

P01120452

pince de mesure MN82 (Ø 20 mm)

P01120333

pince de mesure C182 (Ø 52 mm)

Information technique de notre contrôleur de terre CA-6471

Retour à la page principale

Vous trouverez ici d'autres produits semblables classés sous le nom "contrôleurs de terre":

- Contrôleur de terre PCE-ET 3000
  (pour maisons, paratonnerres, mise à la terre de machines, avec ou sans pics de terre)

- Contrôleur de terre PCE-ERT 10
  (contrôleur de terre, méthode de mesure de trois conducteurs, remise à zéro, avec pics de terre)

- Contrôleur de terre CA-642x
  (contrôleur de terre avec mesureur de tension de terre, jusqu'à 2000 écran analogique ou digital)

En plus des contrôleurs de terre avec pics de terre, vous trouverez contrôleurs de terre avec pinces:

- Contrôleur de terre CA-6410

(contrôleur de terre sans pics de terre, jusqu'à 1200 Ω, diamètre de la pince: 32 mm)

- Contrôleur de terre CA-6412
  (contrôleur de terre avec mesure de courant, résistance jusqu'à 1200 Ω, diamètre pince 32 mm)

- Contrôleur de terre CA-6415
  (contrôleur de terre pince, jusqu'à 1200 Ω, mesure du courant, mémoire, limites d'alarme)

Vous aurez ici une vision générale de tous les mesureurs proposés par PCE Instruments

Contact:
PCE Instruments France EURL
23, rue de Strasbourg
67250 SOULTZ-SOUS-FORETS
France
tél. +33 (0) 972 3537 17
fax +33 (0) 972 3537 18

La même page en allemand Contrôleur de terre CA-6471: la même page en allemand. espagnol Contrôleur de terre CA-6471: la même page en espagnol. italien Contrôleur de terre CA-6471: la même page en italien. anglais Contrôleur de terre CA-6471: la même page en anglais. croate Contrôleur de terre CA-6471: la même page en croate. ou portugais Contrôleur de terre CA-6471: la même page en portugais


A continuation vous pourrez trouver une vision générale des groupes de produits des Mesureurs:

Accéléromètres
Ampèremètres
Analyseurs d'eau
Analyseurs de bruit
Analyseurs de combustion
Analyseurs de gaz
Analyseurs d'humidité
Analyseurs de LAN
Analyseurs de liquides
Analyseurs oxygène eau
Analyseurs de puissance
Analyseurs particules
Analyseurs de spectre
Analyseurs triphasés
Anal. tv câble / satellite
Analyseurs de vibration
Anémomètres

Balances
Baromètres
Boroscopes
Brillancemètres

Caméras d'inspection
Caméras haute vitesse
Cam. thermographiques
Calibreurs
Capacimètres
Chloromètres
Colorimètres pour eau
Colorimètres surfaces
Compte tours
Compteurs de particules
Compteurs de radiation
Conductimètres
Contrôleurs de bruit
Contr. environnement
Contrôleurs fréquence
Contrôleurs de lumière
Contrôleurs de pression
Contrôleurs de fuites
Contr. de température
Contrôleurs de terre
Contr. universels digitaux
Convertisseurs de signal

Data loggers
Débitmètres d'air
Décibelmètres
Densimètres
Détecteurs de bruit
Détecteurs de câbles
Détecteurs de courant
Détecteurs de gaz
Détecteurs mono gaz

Détecteurs de lumière

Détect. météorologiques
Détecteurs de radiations
Détecteurs de voltage
Dispositif thermographie
Distancemètres
Dosimètres de radiation
Duromètres
Dynamomètres

Endoscopes (avec écran)
Enregistreurs données
Epaissimètres
Explosimètres

Fibroscopes
Fréquencemètres

Gaussmètres
Gaz explosifs
Générateurs de fonctions

Humidimètres bois
Humidimètres matériaux
Humidimètres papier

Hygromètres

Impactomètres
Indicateurs d'humidité
Indicateurs météo
Indicateurs de son
Indicateurs température

Lecteurs d'humidité
Lecteurs de température
Logger de données
Luxmètres

Magnétomètres
Manomètres de pression
Manomètres tube Pitot
Megohmètres
Mes. automobilisme
Mes. climatologiques
Mesureurs d'air
Mesureurs d'eau
Mesureurs d'éclat
Mesureurs de capacité
Mesureurs de champ
Mesureurs de chlore
Mesureurs combustion
Mesureurs de couleur
Mesureurs de débit
Mesureurs de distance
Mesureurs de dureté
Mesureurs d'épaisseurs
Mesureurs d'energie
Mesureurs de force

Mesureurs fréquence
Mesureurs de gaz
Mesureurs de grosseur
Mesureurs d'isolement
Mesureurs de pression
Mesureurs d'oxygène
Mesureurs d'ozone
Mesureurs de son
Mesureurs de torsion
Mes. humidité abs.
Mes. humidité papier
Mes. humidité relative
Mesureurs hygiène
Mes. laser températ.
Mesureurs longueur
Mesureurs lumière
Mesureurs poussière
Mesureurs pH / poche
Mes. photo. mono.
Mes. phot. multi.
Mes. humidité air
Mesureurs portables
Mes. puissance élect.
Mes. puissance laser
Mesureurs radiation
Mes. radioactivité
Mesureurs Redox
Mes. resist. mise terre
Mes. revêtements
Mesureurs RLC
Mes. stress thermique
Mes. temp. contact
Mes.temp.sans contact
Mes./détect. thermiq.
Mes. ultrasoniques
Mesureurs vibrations
Mètres lasers
Micromètres
Microscopes
Multimètres

Niveaux Laser

Odomètres
Ohmmètres
Oscilloscopes
Oxymètres eau / gaz
Ozonomètres

Pénétromètres
pH-mètres poche / table
Phonendoscopes
Photomètres monofonc.
Photomètres multifonct.
Pied à coulisse
Pinces ampèremétriques

Pyromètres
Psychromètres

Radiomètres
Réfractomètres
Rugosimètres

Salinomètres
Sondes de température
Sonomètres
Sources d'alimetation
Stations météo
Stéthoscopes
Stroboscopes

Systèmes surveillance

Tachymètres portables
Télémètres laser
Telluromètres
Thermo-anémomètres
Thermocaméras
Thermohygromètres
Thermomètres contact
Thermo. infrarouges
Testeurs d'air
Testeurs de câbles
Testeurs de courant
Testeurs conductivité
Testeurs de dureté
Testeurs d'eau
Testeurs d'effort
Testeurs d'humidité
Testeurs pH / portables
Testeurs de pression
Testeurs de radiation
Testeurs recouvrement
Testeurs réseaux LAN
Testeurs résist. élect.
Testeurs de rugosité
Testeurs de son
Testeurs température
Testeurs par ultrasons
Turbidimètres

Velomètres
Vérificateurs de bruit
Vérificateurs de chlore
Vérificateurs milliohms
Vérificateurs de Redox
Vérificateurs LAN
Vérificateurs VDE
Vibromètres
Vidéo-endoscopes
Vidéo à haute vitesse
Viseurs d'infrarouges
Voltmètres

Wattmètres numériques
