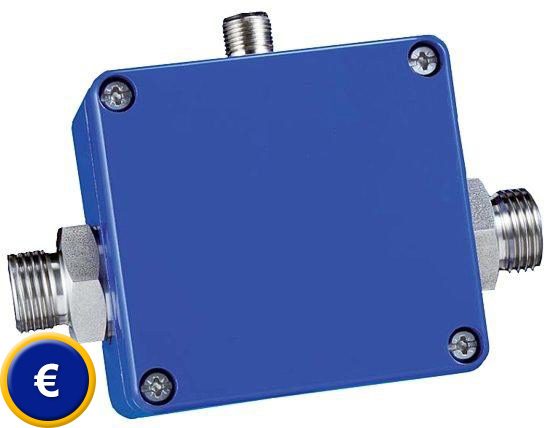

Débitmètre électromagnétique pour liquides PCE-VMI
Débitmètre pour la mesure de tous les liquides électriquement conducteurs / Sans pièces mobiles / Sans usure mécanique / Sans perte de charge supplémentaire
|
Grâce à sa construction compacte, le débitmètre à induction magnétique permet un usage dans la construction de machines et d'usines. Le débitmètre à induction magnétique peut s'utiliser quand les debitmetre avec des pièces mobiles, comme par exemple les débitmètres à hélices, ne peuvent pas s'utiliser à cause de la saleté. Il sert à effectuer des mesures continues du débit ou pour le dosage de liquides électriquement conducteurs avec une conductivité minimum de 50 μS/cm.
Le débitmètre fonctionne selon le principe d'induction magnétique: le tube de mesure se trouve dans un champ magnétique. Si un milieu conducteur coule à travers le tube de mesure de façon perpendiculaire au champ magnétique, une tension proportionnelle à la vitesse moyenne du flux est provoquée. et est saisie par deux électrodes. En tant que sortie de signal, un signal de fréquence proportionnel au débit est émis. Si vous recherchez
d'autres débitmètres, nous vous prions
de cliquer ici:
debitmetres. |

Voir / imprimer la
notice d'emploi du débitmètre électromagnétique
 |
- Sans pièces mobiles
- Sans usure mécanique
- Section tubulaire libre
- Résistent aux liquides sales
- Sans inspections
- Conditions requises minimum dans l'entrée du conduit |
Caractéristiques
techniques |
Type |
VMI 7 |
VMI 10 |
VMI 20 |
Diamètre nominal |
DN 7 |
DN 10 |
DN 20 |
Type de connexion |
G 1/2"-ISO 228 extérieur |
G 1/2"-ISO 228 extérieur ou G3/4-ISO 228 |
G 1"-ISO 228 extérieur |
Plage de mesure |
0,5 ... 30 l/min |
1 ... 60 l/min |
5 ... 250 l/min |
Précision* |
± (1,5 valeur mesure + 0,3 % fond d'échelle) |
Reproductibilité* |
1 % |
Temps de réponse |
<500 ms |
Envoi du signal à partir |
Environ 0,4 l/min |
Environ 0,9 l/min |
Environ 4 l/min |
Conductivité du milieu |
Eau et autres liquides conducteurs / 50 µS/cm
|
Température du mlieu |
Min. 5 ºC / max. 90
ºC |
Température ambiante |
5... 70 ºC |
Pression nominale |
PN 16 |
Indication de débit |
LED verte qui clignote proportionnellement au débit |
Type de protection |
IP 65 |
*Conditions d'essai: Eau +23 ºC à 200 ±100 µS/cm, Fréquence de répétition d'impulsions standard |
Specifications électriques |
Connexion électrique |
Connecteur M12x1 |
Alimentation |
24 V DC (±10 %) |
Courant d'entrée |
≤150 mA |
Sortie des fréquence |
Fréquence de répétition d'impulsions
- Optionnel* |
1000 impulsions/l
1 ... 2000 impulsions/l |
500 impulsions/l
1 ... 1000 impulsions/l |
100 impulsions/l
1 ... 200 impulsions/l |
Résolution - Optionnel* |
1,0 ml/impulsion 1000 ... 0,5 ml/impulsion |
2,0 ml/impulsion 1000 ... 1 ml/impulsion |
5 ml/impulsion 1000 ... 5 ml/impulsion |
Formes d'onde |
Signal rectangulaire, cycle de travail 50:50, Push-Pull |
Intensité du signal |
≤100 mA, courant limité |
Sortie analogique 4 ... 20 mA |
Correspond au débit** |
0 ... 20 l/min ou 0 ... 30 l/min |
0 ... 40 l/min ou 0 ... 60 l/min |
0 ... 200 l/min ou 0 ... 250 l/min |
Charge max.** |
250 Ω contre GND |
Sortie analogique 0 ... 10 V |
Correspond au débit** |
0 ... 20 l/min ou 0 ... 30 l/min |
0 ... 40 l/min ou 0 ... 60 l/min |
0 ... 200 l/min ou 0 ... 250 l/min |
*Configurable en usie **Pour autres plages, s'il vous plaît, demandez-nous |
Matériaux |
Électrodes |
Acier inox 1.4571 |
Connexions processus |
Acier inox 1.4571 |
Tube de mesure |
PEEK-GF30 |
Joint torique |
EPDM/ FKM optionnel |
Carcasse |
Aluminium coulé |
Dimensions du

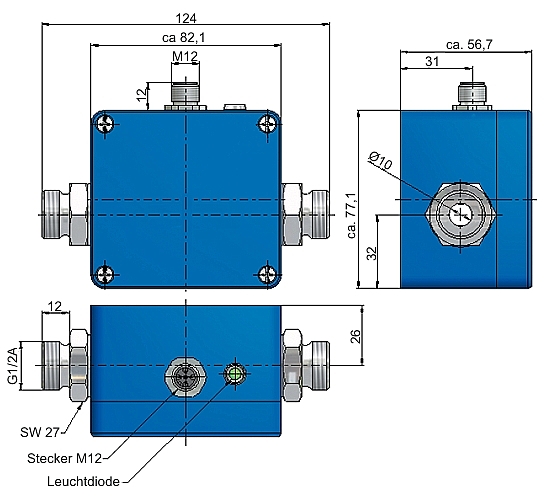

débitmètre électromagnétique VMI 7 y VMI 10 |
 |
Dimensions
du

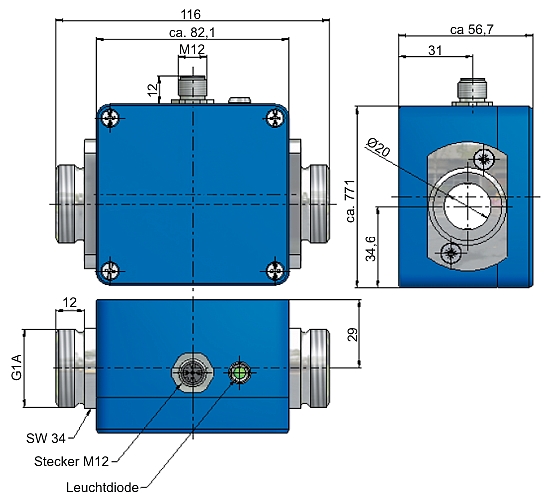

débitmètre électromagnétique VMI 20 |
 |
Contenu de la
livraison
1 x Débitmètre à induction magnétique PCE-VMI
1 x Certificat d'étalonnage d'usine
1 x Notice d'emploi
|
Elément
supplémentaire |
-
Certificat de calibrage
d'usine
Pour les entreprises qui désirent intégrer leur
débitmètre électromagnétique dans le contrôle
interne de qualité. Ce certificat de calibrage d'usine
comprend un calibrage de laboratoire qui inclut le
certificat avec toutes les valeurs de mesure. |
 |

|

|
Vous trouverez ici de nombreux types de "Débitmètre"
-
Débitmètre PCE-VS (corps
en suspension du plastique pour mesurer le
débit des gaz)
-
Débitmètre PCE-VUS (pour les liquides jusqu'à 30 l/min,
résistant aux augmentations de pression
subites)
-
Débitmètre X8 / X16
(débitmètres pour déterminer la vitesse d'écoulement et le débit) |
Vous aurez ici une vision
générale de
tous les
mesureurs proposés par PCE Instruments |
