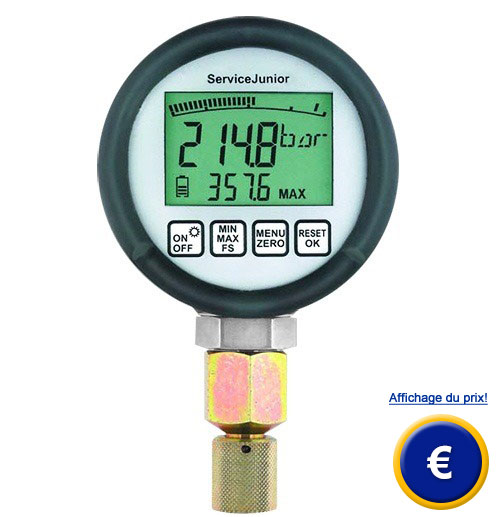

Manomètre de pression série PCE-SCJN
manometre de pression numérique à écran LCD avec 4 1/2 positions / à illumination de fond / diagramme à barres avec fonction Peak et HOLD / valeur réelle min., max.
plage de mesure -1 ... 16 / 100 / 400 / 600 / 1000 bar / connecteur en acier inoxydable 1/4"

La manomètre de pression permet d'afficher la pression d'un système de tuyauterie. Le manometre de pression est caractérisé par un simple maniement. À travers d'une écran à 4 chiffres, on visualise les valeurs mesurées avec une grande précision. Merci à la batterie intégrée, le manomètre de pression ne dépend pas d'une source d'alimentation fixe. Le diagramme à barres avec aiguille suiveuse numérique montre directement sur l'écran la tendance de la pression de travail. L'illumination de fond assure une capacité optimale de lecture et la possibilité du maniement même avec un éclairage faible. Les pointes de pression sont enregistrées grâce à la fréquence d'échantillonnage de 10 ms. Grâce au bon rapport qualité / prix, ce système offre tous les avantages des mesures de pression numérique. Si vous avez des questions concernant le manomètre de pression, consultez la fiche technique suivante ou téléphonez-nous: 0034 967 543 548. Nos ingénieurs et nos techniciens sont disponibles pour répondre aux questions sur les manomètres de pression et sur le reste d'instruments de mesure.

- Mesure de pression numérique

- Affichage par "diagramme à barres"

- Mesure des pointes de pression avec une
  fréquence d'échantillonnage de 10 ms

- Robuste et fiable

- Fonction Peak-Hold

- Précision ± 0,5 % FS (échelle complète)

- Indicateur suiveur numérique

- Maniement simple

- Illumination de fond

- Connecteur de pression en acier inoxydable
  1/4 BSP

Spécifications techniques

Modèle

SCJN 16

SCJN 100

SCJN 400

SCJN 600

SCJN 1000

Plage mesure

-1 ... 16 bar

0 ... 100 bar

0 ... 400 bar

0 ... 600 bar

0 ... 1000 bar

Pression
de surcharge

40 bar

200 bar

800 bar

1200 bar

1500 bar

Pression
d'éclatement

50 bar

800 bar

1700 bar

2200 bar

2500 bar

Écran

Modèle

bar

PSI

mbar

kPa

MPa

SCJN 16

-1,00 ...16,00

-14,5 ... 200,0

-999 ... 16000

-100 ... 1600

-

SCJN 100

0 ... 100,0

0 ... 1500

-

0 ... 10000

0 ... 10,00

SCJN 400

0 ... 400,0

0 ... 5800

-

0...4000 (x 10)

0 ... 40,00

SCJN 600

0 ... 600,0

0 ... 8700

-

0...6000 (x 10)

0 ... 60,00

SCJN 1000

0 ... 1000

0 ... 15000

-

-

0 ... 100,0

Entrée

Capteur de pression à cellule céramique

-1 ... 16 bar

Capteur de pression à cellule DMS

0 ... 100/ 400/ 600/ 1000 bar

Fréquence d'échantillonnage

10 ms

Précision

± 0,25 % FS typique ± 0,5 % FS max.

Transducteur A/D

12 bit

Résolution

4096 divisions

Écran

LCD

4 1/2 chiffres

Dimensions

50 x 34 mm

Hauteur des chiffres

15 mm

Unités

mbar / bar / psi / MPa / kPa

Écran

diagramme à barres (indicateur suiveur)
fonction Peak-Hold
Illumination de fond

Fonctions

Affichage

MIN/MAX - FS
indication de l'état de la batterie
éteint automatique Off/On
MENU ZERO (remise à zéro)
RESET (min./max effacer)

Boîte

D = 79 mm; T = 33 mm
zinc à fusion avec une carcasse en caoutchouc TPE

Poids

540 g

Connecteur de pression

1/4 BSPP (ISO 228-1) acier inoxydable 1.4404

Joint

NBR

Milieux de contact

acier inoxydable 1.4404, NBR, céramique

Alimentation

2 x batteries 1,5 V AA
Durée maximale de la batterie 1.500 heures

Température d'environnement

-10 ... +50º

Température de stockage

-20 ... +60 ºC

Température de fluides

0 ... 80 ºC

Humidité relative

< 85 %

Type de protection

EN 60529 IP 67

Vibration

IEC 60068-2-6/10?500 Hz; 5 g

Charge d'impact

IEC 600068-2-29/25 g; 11 ms

Cycle de charge

100

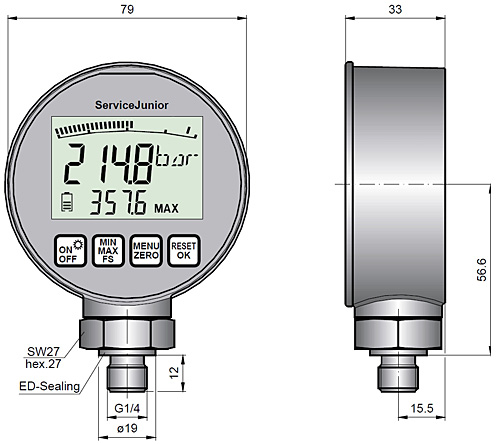

Dimensions du manomètre de pression

Contenu de l'envoi

1 x manomètre de pression PCE-SCJN-xxxx, 2 x batteries de 1,5 V, 1 x adaptateur SCA-1/4-EMA-3
1 x instructions d'utilisation

Accessoires optionnels disponibles

- Certificat de calibrage ISO
Pour des entreprises qui veulent intégrer leur manomètre de pression dans leur contrôle interne de qualité ou pour le réétalonnage annuel. Le certificat conforme à la norme ISO comprend un étalonnage en laboratoire dans le certificat con comprenant toutes les valeurs de mesure. Sur le dossier on voit aussi indiqué le nom et l'adresse de l'entreprise ou de la personne qui l'a demandé.
