Mesureur d'effort EF-AE-S
mesureur d'effort pour la force de traction et de compression de jusqu'à 5 t / 50000 N
(6 modèles disponibles) avec une cellule dynamométrique externe

Le mesureur d'effort de la série EF-AE-S sert à la détermination de la force de traction et de compression de jusqu'à un max. 5000 kg ou 50 kN (selon le modèle). Ce mesureur d'effort possède une cellule dynamométrique / boîte dynamométrique externe connectée à un câble de 1,5 m. L'écran du mesureur d'effort est parfaitement lisible grâce à la grande taille des digits, de façon à ce que les erreurs de lecture disparaissent durant la mesure de la force de traction et de compression.
L'appareil s'utilise surtout pour mesurer ou contrôler la force de compression des machines et installations industrielles, bien qu'il est aussi utilisé dans la recherche-développement.
Un avantage spécial réside dans le port de connexion USB, directement fixé dans le mesureur d'effort. Avec le jeu optionnel de logiciel (logiciel + câble de données) il est possible de transmettre en ligne les valeurs mesurées à un PC ou à un ordinateur portable (bien entendu, les données peuvent aussi se garder et exporter à d'autres logiciels de calcul). Attention aux dimensions (données techniques) de la cellule dynamométrique de traction et de compression qui correspond à chaque mesureur d'effort si vous souhaitez l'intégrer dans une construction déjà existante. Vous ici trouverez un autre mesureur d'effort avec les mêmes caractéristiques, mais avec une plage inférieure.

• Port de connexion USB

• Logiciel et câble de données optionnels

• Traction et pression nominale jusqu'à 50 kN

• Remise à zéro possible à tout moment

• Valeur instantanée, valeur max, surcharge

• Protection contre la surcharge = 150%

• Capteur externe avec un câble de 1,5 m

• Certificat de calibrage et mallette

Mesureur d'effort de la série EF-AE-S avec
une cellule dynamométrique de traction et
de compression

Caractéristiques techniques

Modèle

Plage

EF-AE-S-1

0 ... 1000 N

EF-AE-S-2

0 ... 2000 N

EF-AE-S-5

0 ... 5000 N

EF-AE-S-10

0 ... 10000 N

EF-AE-S-20

0 ... 20000 N

EF-AE-S-50

0 ... 50000 N

Classe de précision de la cellule dynamométrique

0,1

Surcharge maximum

150 %

Force de rupture

>300 %

Force transversale limite

100 %

Erreur de proportionnalité selon la VDE 2638

≤0,1 %

Marge d'inversion selon la VDE 2638

≤0,1 %

Signal zéro TK / 10 K

≤0,1 %

Valeur caractéristique TK / 10 K

≤0,1 %

Sortie TK / 10 K

≤0,1 %

Erreur d'écoulement

≤0,1 %

Ecran

LCD à 5 digits / hauteur 14 mm

Port de connexion

USB

Logiciel

pour le transfert de données (inclus)

Alimentation

2 piles primaires AA 3 V

Protection de la boîte

IP 40

Type de protection de la cellule dynamométrique

IP 42

Conditions environnementales

-20 ... +60 °C / 5 ... 90 % H.r.

Dimensions de l'appareil

165 x 83 x 47 mm

Poids

400 g

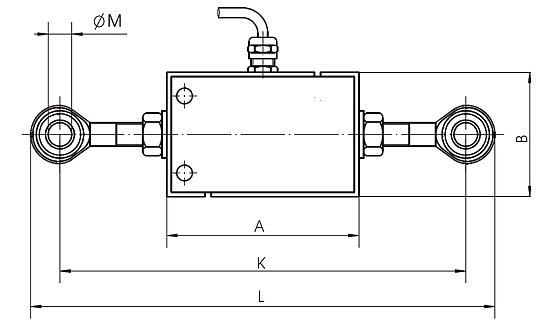

Dimensions de la cellule de charge (croquis 1)

EF-AE-S-1

EF-AE-S-2

EF-AE-S-5

EF-AE-S-10

EF-AE-S-20

EF-AE-S-50

A = 65 mm
B = 42 mm
K = 133 mm
L = 157 mm
M = 8

A = 65 mm
B = 42 mm
K = 133 mm
L = 157 mm
M = 8

A = 70 mm
B = 60 mm
K = 146 mm
L = 178 mm
M = 12

A = 70 mm
B = 60 mm
K = 146 mm
L = 178 mm
M = 12

A = 78 mm
B = 68 mm
K = 198 mm
L = 1248 mm
M = 20

A = 78 mm
B = 68 mm
K = 228 mm
L = 1288 mm
M = 25

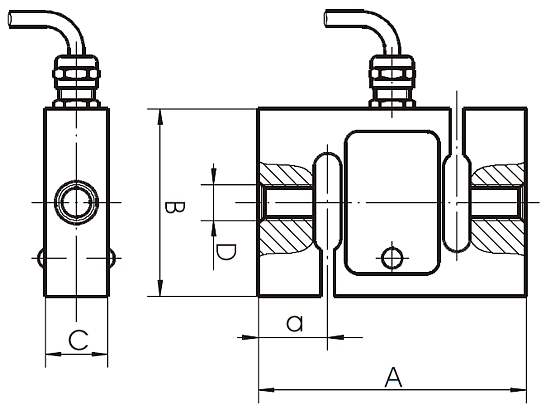

Dimensions de la cellule de charge (croquis 2)

EF-AE-S-1

EF-AE-S-2

EF-AE-S-5

EF-AE-S-10

EF-AE-S-20

EF-AE-S-50

a = 13,6 mm
A = 60 mm
B = 42 mm
C = 14 mm
D = M8

a = 13,6 mm
A = 60 mm
B = 42 mm
C = 14 mm
D = M8

a = 19 mm
A = 70 mm
B = 60 mm
C = 26 mm
D = M12

a = 18,1 mm
A = 70 mm
B = 60 mm
C = 35 mm
D = M12

a = 21,5 mm
A = 78 mm
B = 68 mm
C = 38 mm
D = M20x1,5

a = 22,5 mm
A = 78 mm
B = 68 mm
C = 38 mm
D = M24x2

Contenu de la livraison
1 Mesureur d'effort EF-AE-S (un des six modèles) à cellule dynamométrique externe connectée à un câble de 1,5 m, 1 jeu de logiciel avec un câble pour le transfert de données, 1 certificat de calibrage, 1 mallette, notice d'emploi

Le logiciel inclus dans la livraison est conçu pour être utilisé sans connaissances préalables. L'usager peut commencer et stopper facilement la mesure quand le mesureur d'effort de la série EF-AE-S est connecté au PC à travers de l'USB.

Supplément
- Calibrage ISO 9000 comprenant le certificat de calibrage (recalibrage)

Tableau de conversion pour les unités de force (pas pour le poids)

Vous trouverez ici d'autres produits semblables classés sous le nom "mesureur d'effort":

- Mesureur d'effort en Newton PCE-HTD
  (à aiguille suiveuse dans les deux sens, avec deux modèles avec 0 ... 1 N et 0 ... 3 N)

- Mesureur d'effort PCE-FM
  (jusqu'à 200 N, précis, économiques)

- Mesureur d'effort PCE-SH 500
  (jusqu'à 1000 N et 500 valeurs de mémoire de données)

- Mesureur d'effort PCE-FM 1000
  (jusqu'à 1000 N, cellule dynamométrique externe)

- Mesureur d'effort PCE-SH
  (pour des forces de traction et de compression avec un câble de 2,5 m (3 modèles disponibles ))

- Mesureur d'effort EF- AE
  (jusqu'à 50 kN, il mesure la force de compression, USB avec PC, logiciel)

- Mesureur d'effort TKZ
  (crochet peseur pour les forces de traction de jusqu'à 20000 kg)

- Mesureur d'effort TZF
  (crochet peseur pour les forces de traction de jusqu'à 20 tonnes)

- Mesureur d'effort 830
  (mesureur d'effort compact pour la pression / force hydraulique avec une aiguille suiveuse)

- Mesureur d'effort 833
  (mesureur d'effort compact pour la pression / force hydraulique, pour mesures de longue durée)

- Mesureur d'effort de force de fixation PT AT
  (mesureur d'effort pour déterminer l'adhésion, mémoire de valeurs interne, interface RS-232)

- Mesureur d'effort de force PCE-PTR 200
  (pour déterminer la fermeté des fruits et contrôler leur degré de maturité)

Vous aurez ici une vision générale de tous les mesureurs proposés par PCE Instruments
