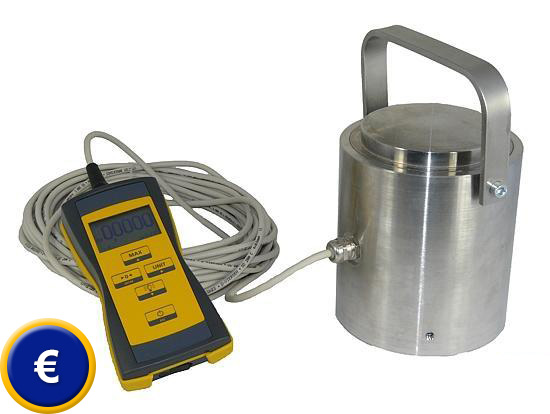

Mesureur de force série HF-AE
pour des mesures de compression de 500 kN à 3000 kN (disponible en 4 modèles / spécial pour de grandes forces / logiciel pour le PC ASTAS inclus avec une vitesse de transmission de 3200 valeurs par seconde

Le mesureur de force a été spécialement conçu pour mesurer de grandes forces de compression , et donc il a une haute surcharge maximum et une très bonne précision. Le mesureur de force met à disposition de la gauge extensiométrique du pont complet du capteur une tension d'approvisionnement stable. Un changement dans la force qui s'exerce dans le capteur apporte un changement dans la tension de sortie. La tension de sortie se digitalise avec le mesureur de force et se compare avec les valeurs ADC mémorisées en plages. Ainsi il est possible d'indiquer, de mémoriser et d'envoyer les valeurs de la force à travers du port USB. L'usager peut activer dans le mesureur de force plusieurs capteurs et régler la sélection d'unités, la résolution sur l'écran et la part de mesure. Chaque plage de mesure es totalement indépendant et peut se calibrer. Le réglage et le calibrage peuvent se faire dans l'appareil ou à travers du logiciel. Pour le transfert des données du mesureur de force à un PC ou à un portable vous pouvez utiliser le logiciel et le câble de données. La vitesse de transmission des données minimum du mesureur de force qui peut se régler dans le logiciel est de 3200 valeurs par seconde. Le logiciel permet d'effectuer un calibrage simple et d'enregistrer les plages de mesure. Les fichiers setup peuvent s'enregistrer dans le PC ou le portable en tant que fichiers de texte et peuvent être utiles pour les travaux de maintenance. Dans la production de la cellule dynamométrique on utilise exclusivement des matériaux de haute qualité, qui garantissent un maximum de sécurité et de longévité. Vous trouverez ici d'autre mesureur de force avec une plage de mesure inférieure.

Voir / imprimer la notice d'emploi du mesureur de force série HF-AE

- Usage facile

- Indicateur très robuste alimenté par batterie

- Indication des valeurs maximum et minimum

- Port USB 2.0

- Force nominale de 500 kN à 3 MN

- Logiciel ASTAS pour PC inclus

Caractéristiques techniques

Modèle

Plage

Ø de la cellule

hauteur de la cellule

HF-AE-500

0 ... 500 kN

Ø115 mm

187 mm

HF-AE-1000

0 ... 1000 kN

Ø130 mm

158 mm

HF-AE-2000

0 ... 2000 kN

Ø130 mm

158 mm

HF-AE-3000

0 ... 3000 kN

Ø150 mm

200 mm

Type de protection de la cellule dynamométrique

IP 54

Surcharge maximum

150 %

Force de rupture

>300 %

Force transversale limite

20 %

Erreur de proportionnalité selon la VDE 2638

≤0,5 %

Marge d'inversion selon la VDE 2638

≤0,5 %

Signal zéro TK / 10 K

≤0,5 %

Valeur caractéristique TK / 10 K

≤0,5 %

Sortie TK/ 10 K

≤0,5 %

Ecran

LCD à 5 digits / hauteur 14 mm

Port de connexion

connexion USB

Logiciel

pour le transfert de données (inclus)

Alimentation

3 x cellules type AA 3 V

Protection de la boîte

IP 54

Conditions environnementales

-20 ... +60 °C / 5 ... 90 % H.r.

Dimensions de l'appareil

165 x 83 x 47 mm

Poids

400 g

Contenu de la livraison
1 x mesureur de force série HF-AE
1 x cellule dynamométrique externe
1 x boîte de transport en bois
1 x tournevis pour le compartiment de la batterie
3 x piles AA
1 x câble USB (1,8 m)
1 x CD-Rom avec logiciel ASTAS
1 x certificat de calibrage d'usine
1 x notice d'emploi

Le logiciel d'analyse en temps réel est conçu pour être utilisé sans connaissances préalables du logiciel. L'usager peut commencer et stopper facilement la mesure quand le mesureur de force digital de la série HF-AE est connecté par USB avec le PC.
