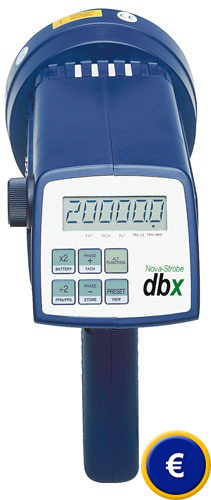

Stroboscope avec batterie Nova Strobe dbx
stroboscope portable avec batterie pour les professsionnels /
30... 20000 flashs par minute / décalage / entrée et sortie trigger

Le stroboscope Nova Strobe dbx s'utilise pour mesurer les tours et les oscillations, ainsi que pour l'observation de mouvements. Grâce à son design ergonomique et son faible poids vous pourrez effectuer des mesures avec ce stroboscope même dans des endroits à accès difficile. La fréquence du flash se règle avec un bouton giratoire et se lit sur l'écran. Le stroboscope possède en plus d'une entrée et d'une sortie trigger, ce qui permet une synchronisation ou un déclenchement externe. La tension d'alimentation s'effectue à travers d'une batterie rechargeable. Cela rend le stroboscope complètement flexible dans son usage. L'expérience indique que la batterie peut s'utiliser durant de nombreuses années. L'usage du stroboscope s'effectue à travers de 6 touches dans la partie frontale. L'écran à lecture facile et à illumination de fond avec un bouton giratoire sur le côté permettent un usage rapide et simple. Vous trouverez ici plus de stroboscopes.

- Alimentation par batterie

- 30... 20000 flashs par minute

- Décalage

- Possibilité de déclenchement externe

- Réglage du flanc

- Ecran à illumination de fond

- Tube xénon enfichable

- Carcasse en plastique robuste

- Usage rapide et simple à travers du bouton
  giratoire

- Haute précision

- Composant de réseau inclus dans la livraison

Voir / imprimer la notice d'emploi du
stroboscope avec batterie

Entrée trigger

L'entrée trigger permet un déclenchement externe du stroboscope. La connexion s'effectue par un connecteur jack de 3,5 mm à 3 pôles. L'entrée est compatible avec TTL (maximum 24 V).

Part d'impulsions minimum: 500 ns
Décalage: typ. 13 µn entre impulsion trigger et flash.
Vous pouvez sélectionner le flanc (ascendant ou descendent).

L'oscillateur interne et le bouton giratoire pour le réglage de la fréquence sont désactivés quand le connecteur jack est branché.

Sortie de déclenchement

La sortie de déclenchement permet de synchroniser le stroboscope avec d'autres appareils. La connexion s'effectue à travers d'un connecteur Jack de 3,5 mm à 2 pôles. La sortie est compatible avec TTL et correspond à la fréquence du flash du stroboscope. Vous pouvez sélectionner le flanc (ascendant ou descendent). Durée de l'impulsion: 40 μs

Caractéristiques techniques

Plage de fréquence
Stroboscope




Tachymètre

30,0... 20.000,0 r.p.m. (flashs par minute)
0,5 r.p.s.... 333,33 r.p.s. (flashs par seconde)
Réglable à travers du bouton giratoire, clavier
ou déclenchement externe

Indication des tours avec un
déclenchement externe
Plage: 5,0 à 250000 r.p.m. avec un
capteur optionnel

Tachymètre

Indication des tours à déclenchement
externePlage: 5,0 a 250000 r.p.m.
avec un capteur optionnel

Résolution

0,01 r.p.m. a 1 r.p.m (réglable)
0,1 r.p.m. Réoslution max. en dessous
de 9999,99 r.p.m

Précision
Stroboscope
Tachymètre

±0,002% de valeur sur écran ou ± dernier digit
±0,001% de valeur sur écran ou ± dernier digit

Durée du flash

10 µs a 25 µs

Energie du flash

typ. 230 mJ / flash, 13 W comme moyenne

Tube du flash

tube xénon enfichable (type L1903)
Durée typique: 100 millions de flashs

Ecran

LCD à 2 lignes de 13 mm /
Hauteur des digits: 7 mm
6 digits numériques et 5 alphanumériques

Usage

6 touches dans la partie frontale et bouton
 giratoire dynamique pour le réglage des
 tours dans la partie latérale

Batterie

batterie interne rechargeable NiMH
capacité pour environ 120 min.
à 1800 r.p.m. ou 60 min a 6000 r.p.m.
Durée de charge: environ 4 h a 5 h

Entrée

Trigger externe du stroboscope, signal TTL
 jusqu'à max. 24 VDC

Sortie

synchronisation avec d'autres appareils,
signal d'impulsion 40 µs; 3,3 VDC

Alimentation du capteur

6 VDC

Alimentation

6 VDC avec une batterie rechargeable et
interne NiMH

Conditions environnementales

0... 40 °C

Dimensions

Carcasse: 93 mm x 90 mm x 229 mm
Carcasse du réflecteur: diamètre 122 mm
Anse: Longueur 108 mm

Carcasse

en plastique robuste

Contenu de la livraison
1 x Stroboscope avec batterie Nova Strobe dbx, 1 x batterie rechargeable, 1 x chargeur,
1 x notice d'emploi

Lampe xénon de rechange
La durée de vie de la lampe xénon est très longue. Mais si vous pensez utiliser le stroboscope pour des travaux externes et effectuer des mesures pour vos clients, nous vous conseillons d'avoir toujours une lampe de rechange pour éviter de désagréables surprises.

Certificat de calibrage ISO
Pour les entreprises qui souhaitent intégrer le stroboscope dans leur contrôle interne de qualité ou qui souhaitent la retourner annuellement pour le recalibrage. Le certificat selon la règlementation ISO comprend un calibrage de laboratoire incluant le certificat et toutes les valeurs de mesure. Les données de l'entreprises ou de la personne l'ayant sollicité apparaitront aussi sur le certificat.

- Protection transparente contre les éclaboussures d'eau.
- Capteur optique (circulaire) avec une fiche, Diffus.
- Diamètre: M16,
- Distancer de commutation sn: 0,9 m / ±45°,
- Fréquence d'échantillonnage: jusqu'à 4166 Hz,
- NPN,
- Câble de 2,4 m avec connecteur Jack de 3,5 mm
