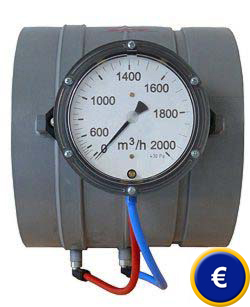

Tube Venturi PCE-VR
tube venturi pour la mesure du débit de
l'air en m³/h des tuyaux et des conduits de
ventilation / mesureur de débit avec les
modèles jusqu'à un maximum de 8.000 m³/h
|
|
Le débitmètre
est un tube venturi pour la mesure du débit
des tuyaux et conduits de ventilation. Grâce
à sa carcasse d'une pièce en polypropylène,
le debitmetre est un tube venturi facile à
utiliser. Le tube venturi est
fabriqué selon la règlementation DIN EN ISO
5167 avec un profil d'accouplement selon ISA
1932. Le cours du flux, si important pour la
mesure, s'atteint par un procédé spécial de
déformation du matériau thermoplastique. Le
tube venturi a une précision de passage très
élevée grâce à la bride de connexion centrée
de façon optimum, ce qui permet une
installation rapide dans la tuyauterie. Grâce
à sa surface extrêmement lisse, le tube venturi
possède de bonnes conditions de flux. Le
principe de la mesure Venturi
s'utilise pour mesurer la vitesse du flux
des gaz. La pression du tube venturi atteint
sa valeur minimum dans la section
transversale la plus étroite du tube, c'est
pourquoi la vitesse du flux est plus haute à
cet endroit. Si vous désirez de plus amples
information sur les débitmètres, veuillez
cliquer ici:
debitmetres. |
-
Capacité de lecture rapide en m³/h
-
Version courte
-
Version longue
-
Version avec manchon
-
Version avec
bride
-
Avec un
indicateur monté à l'extérieur
-
Pression
maximum de l'installation 1,5 kg/cm2
= 1,5 bar
-
Installation
rapide
-
Certificat de calibrage d'usine
optionnel
Voir / imprimer
le tableau avec les différentes
versions du tube venturi PCE-VR
 |
Tube venturi PCE-VR |
|
Caractéristiques
techniques |
|
Plage de mesure |
100 ... 8.000 m³/h |
|
Précision |
±2 % |
|
Capacité de lecture |
selon le modèle
|
|
Versions |
Version avec une bride / avec un machon |
|
Carcasse |
polypropylène |
|
Couleur |
gris |
|
Température
ambiante |
0... +80 ºC |
|
Norme |
DIN EN ISO 5167 / ISA 1932 |
|
Versions |
|
Version
courte |
Diamètre nominal |
Plage de
mesure |
Capacité de lecture |
Version avec une
bride |
Version avec un manchon |
|
Ø 160 |
100-1500
m³/h |
50
m³/h |
PCE-VR-160KF |
PCE-VR-160KM |
|
Ø 200 |
200-2500
m³/h |
50
m³/h |
PCE-VR-200KF |
PCE-VR-200KM |
|
Ø 250 |
300-3500
m³/h |
50
m³/h |
PCE-VR-250KF |
PCE-VR-250KM |
|
Version
longue
Voir / imprimer
le tableau
avec les
différentes versions
|
Diamètre nominal |
Plage de
mesure |
Capacité de lecture |
Version avec une
bride |
Version avec un manchon |
|
Ø 110 |
100-700
m³/h |
100
m³/h |
PCE-VR-110LF |
PCE-VR-110LM |
|
Ø 125 |
100-1000
m³/h |
100
m³/h |
PCE-VR-125LF |
PCE-VR-125LM |
|
Ø 140 |
200-1250
m³/h |
100
m³/h |
PCE-VR-140LF |
PCE-VR-140LM |
|
Ø 160 |
200-1500
m³/h |
100
m³/h |
PCE-VR-160LF |
PCE-VR-160LM |
|
Ø 180 |
300-2000
m³/h |
100
m³/h |
PCE-VR-180LF |
PCE-VR-180LM |
|
Ø 200 |
300-2500
m³/h |
100
m³/h |
PCE-VR-200LF |
PCE-VR-200LM |
|
Ø 225 |
500-3000
m³/h |
100
m³/h |
PCE-VR-225LF |
PCE-VR-225LM |
|
Ø 250 |
500-4000
m³/h |
100
m³/h |
PCE-VR-250LF |
PCE-VR-250LM |
|
Ø 280 |
1000-5000
m³/h |
100
m³/h |
PCE-VR-280LF |
PCE-VR-280LM |
|
Ø 315 |
1000-6000
m³/h |
100
m³/h |
PCE-VR-315LF |
PCE-VR-315LM |
|
Ø 355 |
1000-8000
m³/h |
100
m³/h |
PCE-VR-355LF |
PCE-VR-355LM |
|
|
Photos de
l'usage |
|
Vous pouvez
observer le tube venturi PCE-VR
installé dans un tuyau. |
Vous pouvez
voir ici le tube venturi PCE-VR installé
dans un conduit de ventilation. |
|

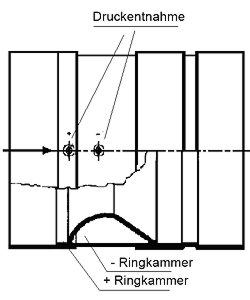

Version avec un manchon
Vous pouvez voir
ici le croquis du tube venturi PCE-VR en
version avec manchon. |

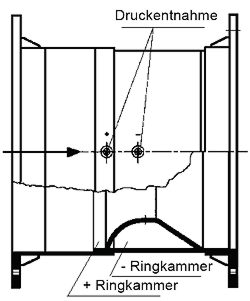

Version avec une
bride
Vous pouvez voir
ici le croquis du tube venturi PCE-VR en
version de bride. |
|
Contenu de la livraison |
|
1 x Tube venturi PCE-VR avec un indicateur en m³/h
monté |
|
- Certificat de calibrage d'usine
Pour les
entreprises qui désirent intégrer leur tube venturi
dans un contrôle interne de qualité. Ce
certificat
de calibrage d'usine comprend un calibrage
de laboratoire qui inclut le certificat
avec toutes les valeurs de mesure. |
 |
|
 |
 |
|
