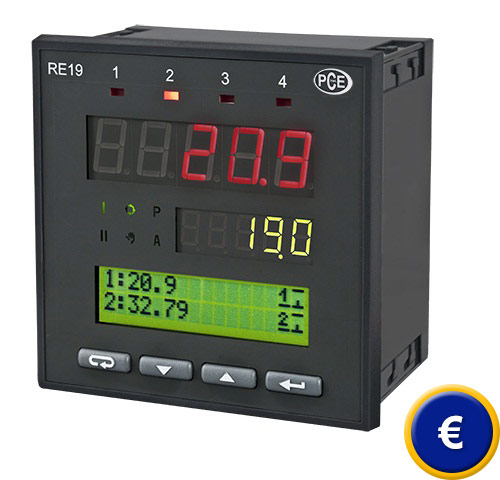

Régulateur PID PCE-RE 19
regulation PID de deux champs de régulation, deux entrées analogiques, mémoire pour 15 programmes / interface RS-485 optionnelle, entrée analogique supplémentaire et sortie de régulation continue

Le régulateur PID PCE-RE 19 est un régulateur conçu pour réaliser des tâches de régulation. Les deux entrées analogiques universelles du regulateur PID traitent les signaux les plus communs et permet de les échelonner librement. De plus, vous pouvez les enlacer d'une façon mathématique et elles peuvent avoir un filtre digital. Il faut ajouter à tout cela deux entrées digitales, à travers desquelles les contrôleurs PLC peuvent avoir une influence sur le régulateur PID. Les quatre sorties disponibles du régulateur PID peuvent s'utiliser pour attribuer différentes tâches. En plus des fonctions de régulation, vous pouvez exécuter les fonctions d'alarme. Dans la mémoire interne du régulateur PID vous pouvez stocker 15 programmes de 15 segments chacun. De plus vous pouvez mémoriser dans le régulateur PID plusieurs paramètres et des valeurs consignes. L'indication des valeurs consignes et réelles se visualisent sur l'écran à 5 digits. Le régulateur PID possède de plus un écran LCD alphanumérique à deux digits, à travers duquel vous pourrez visualiser d'autres paramètres du processus de régulation, pendant que l'usager peut évaluer rapidement la situation grâce à 4 LEDs et à 6 icônes illuminés. Avec l'écran LCD et les quatre touches vous pouvez configurer rapidement le régulateur PID pour la tâche à réaliser. Travailler avec ce régulateur PID est très simple grâce à son écran avec texte et menu compréhensible. Grâce aux deux circuits régulateurs il est possible de réaliser une régulation de montée ou de descente de la magnitude (par exemple pour chauffer ou refroidir), ou simplement réaliser une régulation entre deux magnitudes. Ici vous aurez d'autres modèles de régulateurs de température PID pour différentes applications.

Voir / imprimer la notice d'emploi du régulateur PID PCE-RE 19

- Deux entrées analogiques universelles
- Mémoire pour 15 programmes
- Interface RS-485 optionnelle avec sortie
  de régulation continue

- Deux indicateurs à 7 segments et écran LCD
- Recherche automatique des paramètres
  optimums
- Mémoire pour plusieurs paramètres PID

Caractéristiques techniques

Entrées

2 x entrées analogiques universelles:
Capteurs de résistance: 2 ou 3 fils Pt100,
Pt500, Pt1000, Ni100, Cu100
Thermo éléments type J, T, K, S, R, B, E, N
Tension: 0... 10 V, 0... 5 V, 1... 5 V
Courant: 0... 20 mA, 4... 20 mA
Optionnel: Entrée analogique 0/4... 20 mA

Modes de contrôle

P, PD, PI, PID,
régulation ON/OFF avec hystérèse

Ecran

LED à 5 digits et 2 de 16 écran digits

Sorties

Relais 3/4
Contact de commutation: 250 V, 5 A
Option:
Sortie de régulation continue: 0/5... 10 V,
0/4... 20 mA
Interface RS-485

Température ambiante

Fonctionnement: 5... 40 ºC

Humidité de l'air

<85 % H.r. (sans condensation)

Dimensions

96 x 96 x 80,5 mm

Dimensions pour une installation sur un panneau

92 x 92 mm

Tension d'alimentation
PCE-RE19P-1/3/5/7
PCE-RE19P-2/4/6/8

85... 253 V AC/DC
18... 30 V DC

Puissance absorbée

<9 VA

Type de protection

Frontale: IP 40
Partie postérieure: IP 20

Poids

<400 g

Montage

clips de montage avec des vis de fixation,
connexion aves des réglettes de bornes

Règlementation

EN 61010-1 CAT III

Contenu de la livraison
1 x Régulateur de température PCE-RE19, matériel de fixation, notice d'emploi, logiciel pour la configuration de l'enregistreur à travers du RS-485 (uniquement en version PCE-RE19P-5/6/7/8)

Variantes disponibles de l'enregistreur PID PCE-RE19

PCE-RE19P-1

85... 253 V AC/DC, 4 relais

PCE-RE19P-2

18... 30 V DC, 4 relais

PCE-RE19P-3

85... 253 V AC/DC,
3 relais et 4 sorties analogiques

PCE-RE19P-4

18... 30 V DC, 3 relais et sortie analogique

PCE-RE19P-5

85... 253 V AC/DC, 4 relais, interface RS-485,
entrée analogique supplémentaire

PCE-RE19P-6

18... 30 V DC, 4 relais, interface RS-485,
entrée analogique supplémentaire

PCE-RE19P-7

85... 253 V AC/DC, 3 relais et sortie analogique,
interface RS-485, entrée analogique
supplémentaire

PCE-RE19P-8

18... 30 V DC, 3 relais et sortie analogique,
interface RS-485, entrée analogique
supplémentaire
