Baromètre DB 3
barometre pour mesurer la pression atmosphérique, différentielle et dépression, avec la sortie analogique évolutive, mise à zéro et valeur moyenne

Le baromètre DB 3 est l’appareil idéal pour la mesure de la pression absolue. Le barometre est équipé avec une sortie analogique évolutive. La pression atmosphérique indique le poids de l’air (atmosphère) selon la gravité de la terre. Au niveau de la mer, la pression atmosphérique possède une valeur de 1013,25 mbar en conditions stables (atmosphère iso thermique). Le baromètre est livré réglé à la pression barométrique de 1013 mbar à niveau de la mer. On doit tenir en compte les changements d’altitude à l’heure de mesurer la pression absolue. La pression atmosphérique actuelle (dépend des conditions météorologiques et l’altitude) est montrée sur l’écran digital du barometre. On requiert souvent cette valeur comme facteur de correction du baromètre pour mesurer d’une façon précise. Grâce à la mesure de pression différentielle incorporée dans le baromètre, on peut observer les changements par rapport à la situation météorologique ou l’altitude. Pour cela, le baromètre est réglé à zéro avec la pression barométrique actuelle. Plus tard, les changements sont montrés; le baromètre « monte » ou « descend ». Par exemple, lorsqu’on utilise l’ascenseur dans un immeuble de grande hauteur, on remarque la différence d’altitude sur l’écran du baromètre. Avec une inégalité d’altitude de 8 m, il résulte une différence d’environ 1 mbar. La valeur actuelle du baromètre apparaît sur l’écran du mesureur, cette valeur dépend de la situation météorologique et le l’altitude de la pression atmosphérique. Cette valeur est souvent requise comme facteur de correction dans des mesures exactes de paramètres physiques. Vous trouverez ici un autre baromètre avec un équipement technique similaire, mais pour mesurer des pressions différentielles. Grâce à la mesure de la pression différentielle incorporée au baromètre, il est possible d'observer les changements par rapport à la situation météorologique ou à l'altitude. En plus, le baromètre est réglé à zéro avec la pression barométrique actuelle. Ensuite sont indiqués les changements correctement signalés; le baromètre "tombe" ou "remonte". En montant dans un ascenseur aux derniers étages d'une grande tour, il est possible de voir la différence d'altitude indiquée sur l'écran du baromètre. Le baromètre DB 3 possède un certificat de calibrage ISO qui peut s'obtenir en supplément. Cet autre baromètre possède aussi un certificat de calibrage ISO, mais ce genre de baromètres s'utilise pour mesurer la pression de l'air et pour les liquides. Nous avons aussi un autre baromètre enregistreur avec lequel vous pouvez mesurer la surpression et la pression négative à sortie analogique, avec une haute précision et deux modèles avec des plages allant jusqu'à 2500 Pa (25 mbar). Pour de plus amples informations sur le baromètre, veuillez consulter les données techniques suivantes ou nous contacter au: +33 (0) 972 3537 17. Nos techniciens et ingénieurs vous conseilleront avec grand plaisir sur ce baromètre ou sur tous les autres mesureurs dans le domaine de laboratoire, instruments de mesure, balances et systèmes de régulation et contrôle.

Vous trouverez ici plus d'information sur le baromètre  Voir / imprimer la notice d'emploi du baromètre  Certificat CE du baromètre  Vidéo sur le baromètre  Vous trouverez ici d'autres photos du baromètre  Fiche technique du baromètre

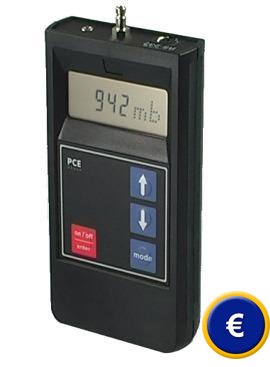

Baromètre DB 3
Baromètre de pression DB 3 pour la mesure de la pression absolue

- Baromètre à haute précision

- Sortie analogique évolutive (0 ... 2 V)

- Fonctions min. / max. / Hold

- Sélection de différentes unités de mesure

- Connecteurs de tubes universels

- Maniement grâce à 4 touches

- Mesure de surpression et dépression

- Correction de la valeur zéro

- Calibrage de fabrication ou calibrage DKD optionnel

- Écran LCD de 4 chiffres

- Calcul de la valeur moyenne dans des valeurs oscillantes

- Auto déconnexion aux 20 minutes Pause de mesure

Baromètre DB 3 en tant que mesureur du vide ou de la pression
Le second champ de mesure du baromètre sert à la mesure de la pression négative ou la surpression par rapport à l'atmosphère. Pour cela, d'abord il doit se régler dans le lieu du baromètre à zéro avec les taux actuels de compression. Pour la mesure de ces taux de compression dans un conduit d'air ou dans un réservoir, il faut préparer une union de tuyaux avec un raccordement à pression du barometre DB 3. Sur l'écran du baromètre, il apparaîtra avec le signal correspondant, dans un champs d'un intervalle d'entre -1000...+2000 mbars. Le baromètre s'utilise d'une façon facile et sûre pour mesurer par exemple le vide des essais de laboratoire ou la surpression dans une installations de ventilation de haute pression.


Sortie analogique
Le baromètre peut se connecter par sortie analogique à un appareil enregistreur ou à un système externe de stockage des valeurs de mesure. La valeur de la sortie analogique à 0...2000 mbars, absolue, est de 0...+1 volt. Pour un réglage différentiel, la valeur de sortie est guidée selon la syntonisation zéro.
0 mbars = 0 volt, -1000 mbars = - 0,5 volt, +2000 mbars = + 1 volt.


Accrochage
de connexion
Dans le baromètre, la prise de pression s'effectue profitablement par une vis à trou pneumatique (disponible comme accessoire) avec un embout porte tube. La largeur lumineuse du tube est de 5 mm.

Données techniques du baromètre DB 3

Domaine de mesure

0...+2000 mbar, absolu ó
-1000...0...+2000 mbar, différentiel et vide

Résolution

Dernier chiffre (sur l’écran)

Précision

± 0,5 % du fond d’échelle

Unités de mesure

Pa, kPa, mbar, mmH²O, inH²O

Milieu

Gaz non agressifs, ni corrosifs

Protection contre surcharges

1,2 fois le fond d’échelle

Sortie

Oui, 0 ... 2 V
Charge permise >= 2 kΩ

Position d’utilisation

De préférence horizontale,
mise à zéro avec une touche

Déconnexion automatique

Oui, après 20 min. Pause de mesure

Indicateur de batterie

Oui, indication lorsque la batterie est faible

Rétablir les valeurs de fabrication

Oui

Connecteurs de tubes universels

Oui, 3 ... 6 mm

Écran

4 chiffres, chiffres de 13 mm de hauteur

Carcasse

Plastique ABS

Conditions environnementales

Température opérationnelle: 0 ... +60 ºC

Température de stockage

-10 ... +70 ºC

Alimentation

1 x pile 9 V type IEC 6 LR61 alcaline
Durée de la batterie:
Fonctionnement 120 h
Standby: 2000 h

Dimensions

155 x 96 x 28 mm

Poids

300 g

Touches de fonction du baromètre DB 3

Touches du barometre

Dimensions du baromètre DB 3

Dimensions du baromètre
Dans cette image vous pouvez voir les dimensions du baromètre DB 3

Contenu de l’envoi du baromètre
1 x Baromètre DB 3
1 x Notice d’emploi

Composants additionnels du baromètre
- Certificat de fabrication ou certificat DKD
- Mallette
- Tube de PVC (diamètre intérieur de 5 mm, diamètre extérieur de 9 mm)
- Tube de silicone (diamètre intérieur de 3,5 mm, diamètre extérieur de 5,5 mm)

- Certificat de calibrage
Pour les entreprises qui désirent inclure le baromètre dans les outils internes ou pour le recalibrage annuel (en cas de non utilisation du calibreur.) Le certificat ISO inclut un calibrage de laboratoire avec toutes les valeurs de mesure.

Certificat de calibrage pour le baromètre

Calibrage et certificat du baromètre
Le baromètre a la possibilité d'être accompagné d'un certificat de calibrage ISO. Un protocole de contrôle est délivré avec les coordonnées postales de votre entreprise dans lequel un certificat et une calibrage de laboratoire du baromètre sont inclus, pouvant appartenir à votre base de données interne de vérificateurs ISO et qui prouve que le baromètre a la possibilité de récupération du patron national. Pour de plus amples informations:

Calibrage: Contrôle de la correction des magnitudes de mesure du baromètre, sans intervention dans le système de mesure. Ou bien: détermination de la déviation systématique de l'indicateur par rapport á la valeur réelle de la magnitude de mesure.

Document ou certificat de calibrage: il documente les caractéristiques techniques du baromètre correspondant ainsi que la possibilité de récupération du patron de mesure national.

Intervalle de calibrage: Pour pouvoir réaliser des mesures correctes durables, le baromètre doit se contrôler ou se calibrer périodiquement. Cette période de temps du baromètre s'appelle intervalle de calibrage. Il est impossible de déterminer avec précision quand il faut recalibrer le baromètre. Pour pouvoir fixer l'intervalle il faut prendre en compte les points clés suivants:

- Magnitude de mesure et bande de tolérance permise du baromètre
- Rendement du baromètre
- Fréquence d'usage du baromètre
- Conditions environnementales du baromètre
- Stabilité des calibrages antérieurs du baromètre
- Précision de mesure requise par le baromètre
- Déterminations du système de garantie de la qualité des entreprises

Cela signifie que l'usager même doit fixer et contrôler l'intervalle entre deux calibrages du baromètre. Nous conseillons pour le baromètre établir un intervalle de calibrage de 1 à 3 ans. Nous offrons à nos clients une aide professionnelle pour résoudre tous les doutes en ce qui concerne le coût élevé de la fixation de cet intervalle.

Que signifie la pression?
Nous pouvons définir la pression comme étant la magnitude physique qui exprime la force exercée par un corps sur l'unité de surface, où la plupart des cas se mesurent directement par son équilibre avec une autre force, comme celle d'une colonne liquide, un ressort, un piston chargé avec un poids, ou tout autre élément qui puisse subir une déformation quand la pression est appliquée. L'unité avec laquelle se mesure la pression est le Pascal.
P = F / A

Nous pouvons différencier plusieurs types de pression:
- Pression absolue: il s'agit de la pression d'un fluide par rapport au vide parfait ou au zéro absolue. La pression absolue est zéro uniquement quand il n'existe pas de choc entre les molécules, ce qui indique que la proportion de molécules à l'état gazeux ou la vitesse moléculaires est très petite. Ce terme fut créé parce que la pression atmosphérique varie avec l'altitude et souvent les designs sont créés dans d'autres pays ayant des altitudes différentes au dessus du niveau de la mer. Ce terme absolu unifie les critères. Nous possédons aussi un autre modèle de manomètre avec lequel vous pourrez mesurer la pression absolue.

- Pression atmosphérique ou relative: il s'agit du poids de l'air de l'atmosphère qui exerce une pression sur un point déterminé de la surface de la Terre. Normalement, plus il y a d'air sur la zone, plus haute est la pression, ce qui signifie que la pression atmosphérique varie avec l'altitude. Par exemple, la pression atmosphérique est plus grande au niveau de la mer qu'en haut d'une montagne. Pour compenser la différence et faciliter ainsi la comparaison entre plusieurs localisations ayant différentes altitudes, la pression atmosphérique est normalement réglée à celle équivalente au niveau de la mer (pression barométrique). Avec ce baromètre, vous pourrez mesurer la pression atmosphérique.

- Pression barométrique: c'est quand la pression atmosphérique est réglée normalement à son équivalent au niveau de la mer. Cette pression barométrique varie avec les conditions météorologiques, ce qui est donc un outil indispensable pour effectuer des prévisions du temps. Par exemple. avec ce baromètre nous n'aurez aucun problème à effectuer une mesure de la pression barométrique de l'air.
Ce barometre est un altimètre, qui, à mesure que l'on descend d'altitude, la pression atmosphérique diminue et c'est celle que l'on utilise pour le calibrage de l'altimètre et de la station météorologique pour la prévision du temps.

- Pression manométrique: c'est la force que le poids de la colonne atmosphérique au dessus du point de mesure exerce par unité de zone. L'unité de mesure de la pression manométrique dans le système métrique décimal est le hectopascal (hPa) qui correspond à la force de 100 Newton (N) sur un mètre carré de surface.

Vous trouverez à la suite un tableau de conversion pour les mesures enregistrées avec le baromètre, dans lequel vous pourrez déterminer d'une façon rapide et facile la plage de pression dans laquelle vous travaillez habituellement, dans différentes unités utilisées habituellement dans des mesures de la pression:

Pascal (Pa):
Bars (Bar):
Millibars (mbar):
Kilogramme / cm2 (Kg/cm2):

Mètres colonne d'eau (mca):
Millimètres eau (mmca):
Atmosphère :
Millimètres mercure
(Torr mmHg):


Information du baromètre
