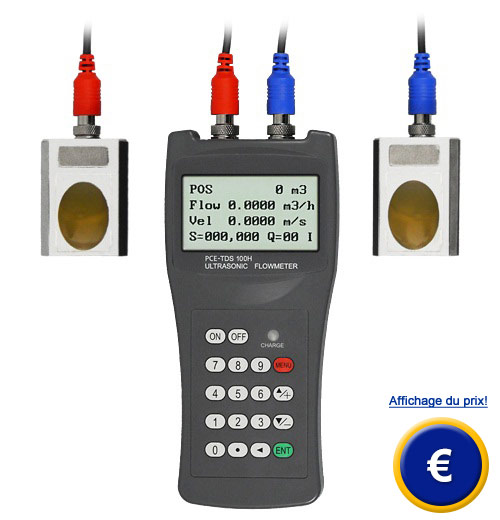

Débitmètre par ultrason PCE-TDS 200 Series
taille de la conduite 20 ... 100 mm ou 50 ... 700 mm /
débitmètre par ultrason selon la méthode de différence dans le temps d'exécution
/ pour déterminer la vitesse du flux et du débit / méthode de mesure pour les
liquides les plus homogènes possibles
|
|
Le débitmètre par ultrason s'utilise pour des mesures de
contrôle ou pour détecter de façon rapide le débit d'un tuyau; pourtant ce
debitmetre par ultrason est un système de mesure transportable et à installation
facile. Le débitmètre par ultrason travaille selon la méthode de différence dans le
temps d'exécution. Le principe de mesure du débitmètre par ultrason est très simple.
Dans une mesure diagonale dans un tube on a besoin de moins de temps pour une mesure
en direction du courant que pour une mesure en direction contraire. Plus le débit
augmente, plus on a besoin de temps pour mesurer si la mesure est contre le courant,
et moins on a besoin de temps si la mesure est dans le sens du courant. La
différence entre les temps de flux en direction du courant, ou en sens inverse,
dépend directement de la vitesse du flux. Le débitmètre par
ultrason utilise cet effet pour déterminer la vitesse du flux et du débit. Les
transducteurs électro-acoustiques du débitmètre par ultrason reçoivent et émettent
de brèves impulsions ultrasoniques à travers du milieu qui flue dans la tuyauterie.
Les transducteurs se situent en direction verticale de façon déplacée des deux côtés
du tube à mesurer. Les capteurs non destructifs se posent sur le tube et sont fixés
par exemple avec une bride. En peu de temps l'écran vous indique la vitesse du flux.
Le débitmètre par ultrason peut s'utiliser dans des tubes métalliques, en plastique
ou dans des tuyauteries en caoutchouc. Vous pourrez voir ici autre type de débitmètre.
|
|
|
|
Voir le manuel du débitmètre par ultrason PCE-TDS 100H / HS
|
|
- Plage de mesure : ±32 m/s
- Reproductibilité de 0,5 % de la valeur
- Différents types de capteurs à ultrasons disponibles
- Mesure thermique (série PCE-TDS 200+)
- Mémoire pour 10 millions de valeurs (32 GB)
|
- Réglage libre des seuils d'alarme
- Interface USB-C pour transfert des données
- Optionnel : Logiciel et certificat d'étalonnage ISO ou DAkkS
|
|
Caractéristiques techniques du débitmètre par ultrason
|
| Débit |
| Plage de mesure |
±32 m/s |
| Résolution |
0,001 m/s |
| Précision pour DN ≥ 50 mm |
±1,5 % de la valeur (vitesse > 0,3 m/s) |
| Précision pour DN < 50 mm |
±3,5 % de la valeur (vitesse > 0,3 m/s) |
| Reproductibilité |
±0,5 % de la valeur |
| Température du fluide |
-30 … +160 ºC |
| Méthodes de mesure |
N / V / W / Z |
| Fluides préprogrammés |
Brut Diésel Eau Eau de mer Essence Éthanol Huile Méthanol Pétrole
Personnalisé (réglage manuel de la vitesse du son du milieu)
Remarque : Apte pour tout liquide ayant une impureté inférieur à 5%.
|
| Matériau de la tuyauterie préprogrammé |
Acier Acier inoxydable Acryl Aluminium Cuivre Fer Fonte Laiton Nickel
Nylon Polyéthylène Polypropylène PVC (chlorure de polyvinyle) Titane Zinc
Personnalisé (réglage manuel) Il n'est pas possible de réaliser des mesures sur des tuyaux en acier galvanisé.
|
| Matériau du revêtement interne de la conduite préprogrammé |
Sans revêtement Caoutchouc Résine époxy Mortier Polystyrène Polyéthylène
Polytétrafluoroéthylène Polyuréthane Polypropylène Personnalisé (réglage manuel)
Il n'est pas possible de réaliser des mesures sur des tuyaux en acier galvanisé.
|
| Température (uniquement PCE-TDS 200+) |
| Plage thermocouples |
Type B Type E Type J Type K Type N Type R Type S Type T |
600 … 1800 ºC -100 … 900 ºC -100 … 1150 ºC -100 … 1370 ºC -100 … 1150 ºC
0 … 1700 ºC 0 … 1500 ºC -100 … +400 ºC
|
| Résolution |
0,1 ºC |
| Précision thermocouples |
Type B Type E Type J Type K Type N Type R Type S Type T |
± (0,5 % + 3 ºC) ± (0,4 % + 1 ºC) ± (0,4 % + 1 ºC) ± (0,4 % + 1 ºC) ± (0,4 % + 1 ºC)
± (0,5 % + 3 ºC) ± (0,5 % + 3 ºC) ± (0,4 % + 1 ºC)
|
| Autres spécifications |
| Paramètres de mesure PCE-TDS 200 |
Vitesse du débit / Débit / Volume |
| Paramètres de mesure PCE-TDS 200+ |
Vitesse du débit / Débit / Volume / Température / Puissance thermique / Énergie thermique |
| Unité | Dimensions |
mm / in |
| Unité | Vitesse du débit |
m/s / ft/s |
| Unité | Débit |
m3 / l / gal / igl / mgl / cf / bal / ib / ob |
| Unité | Volume |
m3 / l / gal / igl / mgl / cf / bal / ib / ob |
| Unité | Température |
ºC / ºF |
| Unité | Énergie thermique |
K / kJ / MJ / Wh / kWh / MWh / Btu / kBtu / MBtu |
| Unité | Puissance thermique |
W / kW / MW / J/h / kJ/h / MJ/h / Btu/h / kBtu/h / MBtu/h |
| Unité | Frais |
€ / £ / $ / TL / Zł / ¥ |
| Date / heure |
Secondes / Minutes / Heures / Jours |
| Écran |
LCD de 2,8" |
| Unités |
Métrique / Impériale |
| Mémoire |
10 millions de valeurs (capacité de 32 GB) |
| Langues du menu |
Allemand / Chinois / Espagnol / Français / Hollandais / Anglais / Italien / Japonais / Polonais / Portugais / Russe / Turc |
| Conditions opérationnelles et de stockage |
-20 … +65 ºC 10 … 95 % H.r. sans condensation |
| Interface |
USB | Pour des mesures en temps réel, transfert de données et charge de la batterie |
| Classe de protection |
IP52 |
| Alimentation |
Batterie LiPo de 3,7 V / 2500 mAh |
| Chargeur |
USB / 5 V DC / 500 mA |
| Autonomie |
Environ 10 h |
| Dimensions |
165 x 85 x 32 mm |
| Poids |
255 g |
| Capteurs |
| Modèle |
Capteurs inclus dans la livraison |
| PCE-TDS 200 |
Version standard |
| PCE-TDS 200 L |
PCE-TDS 200 L SENSOR pour DN 300 … 6000 |
| PCE-TDS 200 M |
PCE-TDS 200 M SENSOR pour DN 50 … 700 |
| PCE-TDS 200 ML |
PCE-TDS 200 M SENSOR pour DN 50 … 700 PCE-TDS 200 L SENSOR pour DN 300 … 6000 |
| PCE-TDS 200 MR |
PCE-TDS 200 MR SENSOR pour DN 50 … 700 |
| PCE-TDS 200 S |
PCE-TDS 200 S SENSOR pour DN 15 … 100 |
| PCE-TDS 200 SL |
PCE-TDS 200 S SENSOR pour DN 15 … 100 PCE-TDS 200 L SENSOR pour DN 300 … 6000 |
| PCE-TDS 200 SM |
PCE-TDS 200 S SENSOR pour DN 15 … 100 PCE-TDS 200 M SENSOR pour DN 50 … 700 |
| PCE-TDS 200 SML |
PCE-TDS 200 S SENSOR pour DN 15 … 100 PCE-TDS 200 M SENSOR pour DN 50 … 700 PCE-TDS 200 L SENSOR pour DN 300 … 6000 |
| PCE-TDS 200 SR |
PCE-TDS 200 SR SENSOR pour DN 15 … 100 |
| Modèle |
Capteurs inclus dans la livraison |
| PCE-TDS 200+ |
Version avec capteurs de température |
| PCE-TDS 200+ L |
PCE-TDS 200 L SENSOR pour DN 300 … 6000 |
| PCE-TDS 200+ M |
PCE-TDS 200 M SENSOR pour DN 50 … 700 |
| PCE-TDS 200+ ML |
PCE-TDS 200 M SENSOR pour DN 50 … 700 PCE-TDS 200 L SENSOR pour DN 300 … 6000 |
| PCE-TDS 200+ MR |
PCE-TDS 200 MR SENSOR pour DN 50 … 700 |
| PCE-TDS 200+ S |
PCE-TDS 200 S SENSOR pour DN 15 … 100 |
| PCE-TDS 200+ SL |
PCE-TDS 200 S SENSOR pour DN 15 … 100 PCE-TDS 200 L SENSOR pour DN 300 … 6000 |
| PCE-TDS 200+ SM |
PCE-TDS 200 S SENSOR pour DN 15 … 100 PCE-TDS 200 M SENSOR pour DN 50 … 700 |
| PCE-TDS 200+ SML |
PCE-TDS 200 S SENSOR pour DN 15 … 100 PCE-TDS 200 M SENSOR pour DN 50 … 700 PCE-TDS 200 L SENSOR pour DN 300 … 6000 |
| PCE-TDS 200+ SR |
PCE-TDS 200 SR SENSOR pour DN 15 … 100 |
|
Photos de l'usage
|
|
Le débitmètre par ultrason effectuant une mesure dans une tuyauterie
|
 On peut observer ici les deux transducteurs électroacoustiques du débitmètre
|
|
1 x Débitmètre à ultrason PCE-TDS 200
1 x Jeu de capteurs à ultrasons (selon modèle)
2 x Thermocouples TF-RA330 (uniquement PCE-TDS 200+)
2 x Câbles de connexion de 5 m
2 x Bandes velcro
1 x Adaptateur secteur
1 x Câble USB-C
1 x Gel de couplage
1 x Mètre ruban
1 x Mallette de transport
1 x Manuel d'utilisation
|
 Voici tous les accessoires dans une mallette
|
|
Le calcul de la vitesse du flux avec le débitmètre selon la
méthode de différence dans le temps d'exécution s'effectue selon l'équation
suivante:
 v - Vitesse
moyenne du milieu T1 - Temps d'exécution du signal ultrasonique en direction du
courant T2 - Temps d'exécution du signal ultrasonique en direction contraire au
courant L - Longueur du chemin de l'ultrason α - Angle du signal
ultrasonique vers le flux
|
|
|
|
