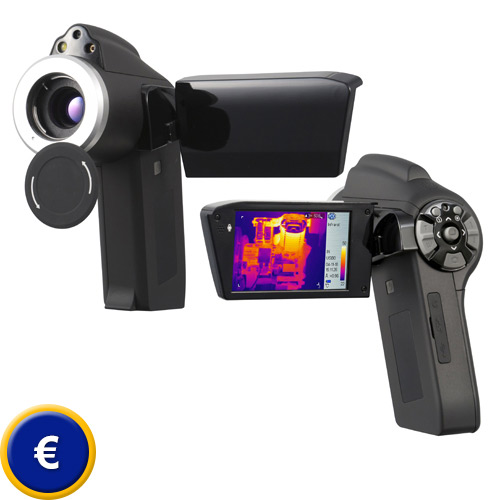

Caméra infrarouge PCE-TC 9
camera infrarouge avec une mise au point automatique / 384 x 288 pixels / carcasse avec IP 50 / elle transfert en temps réel de la caméra thermique au PC / caméra digitale de 3.0 mégapixels / sortie vidéo de la caméra thermique même / sensibilité thermique de 1,2 mRad

La caméra infrarouge PCE-TC 9 se distingue par son usage facile, son haut rendement et un prix abordable. Les microbolomètres infrarouges sensitifs (NETD < 65 mK), la construction légère de la camera infrarouge (393 g) et le design ergonomique font de la caméra infrarouge PCE-TC 9 le choix parfait pour les thermographes professionnels. La caméra de 3,0 mégapixels intégrée dans la caméra infrarouge facilite la position du reporteur. Les images thermiques et réelles prises d'une distance sûre sont gardées dans un format JPEG sur une carte SD. La carte de mémoire de 2 GB inclue dans la livraison peut garder jusqu'à 5000 images dans la caméra infrarouge. Avec le logiciel inclus dans la livraison, elles peuvent s'analyser ensuite dans le PC. L'écran LCD en couleur de 3,5 pouces de la caméra infrarouge peut se tourner jusqu'à 270 º. A part l'indication générale des températures maximum, minimum et moyenne, la camera infrarouge fournit 3 plages de mesure réglables (chacune avec une indication max., min. et moyenne) et 4 points de mesure; il s'agit d'options plus que suffisantes pour effectuer une thermographie avec la caméra infrarouge. De plus, il est possible d'allumer la fonction isothermique ou celle des lignes horizontales / verticales en tant qu'appui pendant les mesures avec la camera infrarouge PCE-TC 9. Pour de plus amples informations sur la caméra infrarouge, veuillez consulter les données techniques suivantes ou nous contacter au: +33 (0) 972 3537 17. Nos techniciens et ingénieurs vous conseilleront avec grand plaisir sur la caméra infrarouge ou sur tous les autres produits du domaine de la technologie de laboratoires, des systèmes de régulation et contrôle, des mesureurs ou des balances de PCE Instruments.

- Résolution de 384 x 288 pixels
- Caméra digitale de 3.0 mégapixels
- Fonction d'image superposée (PiP)
- Fusion thermique
- Usage de la caméra infrarouge avec une seule
  main grâce à une mise au point automatique
  motorisée

- 4 points de mesure réglables
- 3 plages de mesure:
  Avec min., max. et moyenne
- Ecran pouvant se tourner à 270 º
- Elle transfert le RT de la caméra infrarouge
  au PC
- Logiciel d'analyse et rapports
  (inclus dans la livraison de la caméra infrarouge)

Fiche technique de la caméra infrarouge PCE-TC 9

Objectif de la caméra infrarouge

Champ visuel (FOV)

21° x 16° / 0,4 m
38° x 28° / 0,3 m (disponible en option)
11° x 8,5° / 1,2 m (disponible en option)

Microbolomètre de la caméra infrarouge

Résolution IR de la caméra infrarouge

384 x 288 pixels

Résolution spatiale (IFOV)

1,2 mRad

Plage spectrale

8 ... 14 µm

Sensibilité thermique

65 mK

Distance pixels

25 µm

Matrice de plan focal (FPA)

Microbolomètre non réfrigéré

Représentation de l'image de la caméra infrarouge

Modes

Image IR, image réelle, fusion thermique, image superposée

Ecran

LCD de couleur de 3,5", pouvant se tourner à 270º

Zoom

Digital, 1-8 x (continu)

Caméra digitale

3.0 MP (installée fixe dans la caméra thermique)

Mise au point

Automatique / motorisé

Fréquence d'image

50 Hz (PAL) / 60 Hz (NTSC)

Mesure de la caméra infrarouge

Plage de la température de l'objet

-20 ... +250 °C

Précision

±2 °C ou ± 2 %

Point de mesure

4 points de mesure réglables

Plages de mesure

3 plages de mesure réglables (avec une mesure max., min. et moyenne)

Profil de lignes

Horizontal / vertical

Point chaud / froid

Température max., min. et moyenne

Degré d'émission

0,01 ... 1,0

Gammes de couleur

6

Stockage d'images dans la caméra infrarouge

Moyen de stockage

Carte SD, mémoire Flash interne

Capacité de mémoire

Carte SD de 2 GB (5000 images)
Flash (600 images)

Format de mémoire

JPEG

Pointeur laser de la caméra infrarouge

Type

Class II, 1 mW / 35 nm

Alimentation de la caméra infrarouge

Type d'accumulateur

accumulateur Li-Ion

Durée de l'accumulateur

plus de 3 heures de fonctionnement continu

Alimentation AC

110 ... 240 V AC, 50/60 Hz, sortie 5 V DC

Arrêt

réglable

Conditions environnementales de la caméra infrarouge

Plage de température de fonctionnement

-20 ... +50 °C

Température de stockage

-40 ... +70 °C

Type de protection de la carcasse

IP 50

Humidité

< 90%, sans condenser

Impact

25G, IEC60068-2-29

Vibration

2G, IEC60068-2-6

Données physiques de la caméra infrarouge

Dimensions

126 x 62 x 154 mm

Poids

393 g avec un accumulateur

Communication de données de la caméra infrarouge

USB

Transfert au et du PC

Sortie vidéo

PAL/NTSC

Sortie audio

Fiche 2,5 mm

Avantages de la caméra infrarouge PCE-TC 9

Ecran pliable de la caméra infrarouge
L'écran pliable qui peut se tourner jusqu'à 270º permet une lecture de l'écran de la caméra infrarouge dans n'importe quelle position

Dimensions compactes
Avec un poids de 393g seulement et des dimensions de 128x62x154 mm, le transport et l'utilisation de la caméra infrarouge sont très confortables

Excellentes images thermiques
Grâce à la résolution de 384 x 288 pixels, la sensibilité thermique de 65 mK et une précision de ± 2 Kelvin, la caméra infrarouge fournit une base pour des mesures fiables

Objectif IR remplaçable
L' objectif standard de 21° x 16° / 0,4 m de la caméra infrarouge est remplaçable et peut se remplacer par un objectif optionnel disponible de 38° x 28° / 0,3 m et de 11° x 8,5° / 1,2 m

Caméra infrarouge avec un pointeur laser
Le pointeur laser de la caméra infrarouge aide à l'usager à localiser l'objectif à mesurer dans des milieux à faible illumination

Caméra à image réelle incorporée
Pour la position de reporter, la caméra digitale de 3,0 MP de la caméra infrarouge fournit des images nettes de l'objectif de mesure

Mise au point automatique pour l'usage avec une seule main
Grâce à la mise au point automatique motorisée, l'usager peut manipuler la caméra infrarouge facilement et d'une seule main

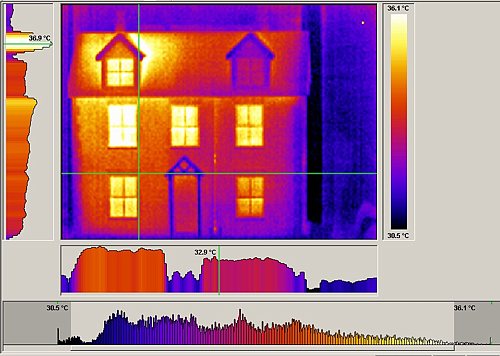

Logiciel d'analyse et rapports
Le logiciel gratuit et inclus dans la livraison permet à l'usager de réaliser une analyse professionnelle et d'exporter toute l'informations à MS Office Word

Détection automatique du point chaud / froid
Grâce à l'identification automatique du point le plus chaud / froid et le calcul de la température moyenne, l'information utile est fournie à l'usager pour une identification rapide des erreurs

Modes d'image de la caméra infrarouge
La fonction d'image superposée (PiP) et de fusion thermique de la caméra infrarouge facilitent la localisation pendant les mesures

Transfert de données en temps réel avec la caméra infrarouge
Par l'USB, l'image infrarouge de la caméra infrarouge peut se reproduire sur le PC en temps réel

Interface d'usager intuitif
Grâce à l'interface d'usager intuitif de la caméra infrarouge, l'usager peut effectuer les mesures de façon rapide et méthodique

Micro incorporé
Le micro incorporé dans la caméra infrarouge permet à l'usager d'ajouter une note de voix à chaque image

Contenu de la livraison de la caméra infrarouge PCE-TC 9

1 x Caméra infrarouge PCE-TC 9
1 x Lentille standard
1 x Chargeur pour la caméra infrarouge
2 x Accumulateurs
1 x Câble de données USB
1 x Carte SD
1 x Lecteur de carte SD
1 x CD Rom avec un logiciel pour PC
1 x Notice d'emploi pour la caméra infrarouge

Composants supplémentaires optionnels pour la caméra infrarouge

Objectif de grand angle
38° x 28° / 0,3 m

Téléobjectif
11° x 8,5° / 1,2 m

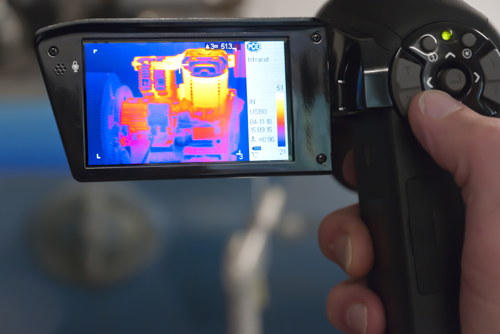

Images de l'application de la caméra thermique PCE-TC 9

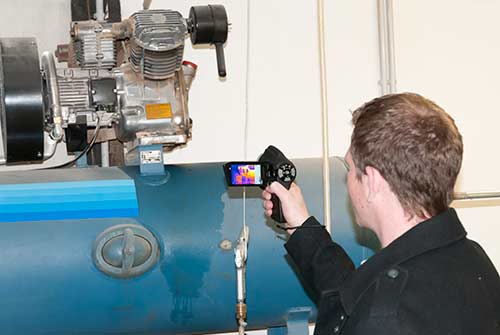

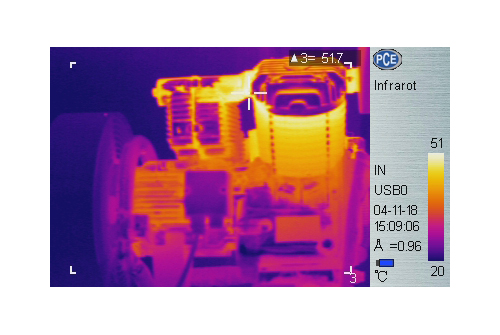

Les images de l'application montrent l'inspection d'un compresseur à air comprimé

Calibrage et certificat ISO
Il vous est possible d'obtenir un certificat de calibrage ISO pour la caméra infrarouge. Un protocole de contrôle avec les coordonnées de votre entreprise sera délivré dans lequel le certificat et le calibrage de laboratoire de la caméra infrarouge y seront indiqués, qui pourra appartenir à votre base interne de contrôleurs ISO et avec lesquels il est prouvé que la caméra infrarouge ont la possibilité de récupération du patron de mesure national. Pour de plus amples informations à ce sujet:

Calibrage: Contrôle de la correction des magnitudes de mesure de la caméra infrarouge, sans intervention dans le système de mesure. Ou bien: détermination de la déviation systématique de l'indicateur par rapport à la valeur réelle de la magnitude de mesure.

Document ou certificat de calibrage: il documente les caractéristiques techniques de la caméra infrarouge correspondants ainsi que la possibilité de récupération du patron de mesure national.

Intervalle de calibrage: Pour pouvoir effectuer des mesures correctes durables, de la caméra infrarouge doivent se contrôler ou se calibrer périodiquement. Cette période de temps de la caméra infrarouge s'appelle intervalle de calibrage. Il n'est pas possible de déterminer précisément le moment où il faut effectuer le recalibrage de la caméra infrarouge. Pour pouvoir fixer l'intervalle, il faut prendre en compte les points clés suivants:

- Rendement de la caméra infrarouge
- Fréquence d'utilisation de la caméra infrarouge
- Conditions environnementales de la caméra infrarouge
- Stabilité des calibrages précédents de la caméra infrarouge
- Précision de mesure requise de la caméra infrarouge
- Déterminations du système de garantie de qualité des entreprises

Cela signifie qu'il s'agit à l'usager même de fixer et de contrôler l'intervalle entre deux calibrages pour la caméra infrarouge. Nous conseillons d'établir un intervalle de calibrage d'entre 1 et 3 ans. De plus, nous mettons toute notre aide professionnelle à disposition du client pour l'aider à répondre à toutes ses questions pour ce qui concerne le difficile procédé d'établissement de cet intervalle de calibrage de la caméra infrarouge.

Utilisation de la caméra infrarouge

La caméra infrarouge nous donne un thermogramme, une représentation avec une palette de couleurs des différences de radiation des objets. Etant donné que la radiation infrarouge est un paramètre en relation directe avec la température, une inspection thermographique permet d’observer les différences de température des matériaux. Cette caractéristique nous permet de l’appliquer dans plusieurs domaines, par exemple dans un bâtiment, puisque les pertes de chaleur et l’isolement sont des éléments clés pour l’efficacité et le confort du bâtiment. Ce genre de caméra infrarouge peut intéresser les constructeurs, les architectes, les consultants, les promoteurs, l’administration,... en bref, un secteur très vaste. Il est possible de vérifier dans un logement avec une caméra infrarouge les zones froides provoquées par les fuites de chaleur et les infiltrations d’air qui se produisent par les unions entre les toits et les murs, là où la continuité de l’isolement se casse. La caméra infrarouge peut aussi s’utiliser pour la détection des zones humides et des dommages provoqués par l’eau, comme par exemple pour vérifier l’humidité d’un toit, qui provoque un soulèvement du plâtre, et qui, plus tard détectera l’existence d’une petite fuite dans un conduit situé sous la toiture de la salle en question. Les caractéristiques thermiques de l’eau permettent de détecter par thermographie les zones humides, surtout dans des conditions environnementales déterminées. En définitive, la caméra infrarouge peut s’utiliser dans différents domaines (vérification de l’état des toitures et des revêtements, calcul de la transmission thermique des surfaces, inspections des procédés de séchage des matériaux tels que le béton ou le mortier, fonctionnement du système de chauffage et de réfrigération, des sols radiants.., évaluation du risque électrique domestique) et dans toutes les applications pour lesquelles le fait de détecter les différences de température peut apporter des informations.

Mesure infrarouge

La mesure infrarouge est un procédé d’images qui permet de voir la radiation de la chaleur (lumière infrarouge) d’un objet ou d’un corps invisible à l’œil humain. La mesure infrarouge est un procédé de mesure sans contact avec la caméra infrarouge, ce qui permet d’enregistrer des processus extrêmement rapides (explosions, incendies, etc.) et le cours des mouvements. Grâce à la mesure infrarouge il est possible d’enregistrer et de schématiser des mesures de température sur des zones. Avec la mesure infrarouge, la perception de l’émission de la chaleur des objets, des machines, des bâtiments etc… est décrite. Grâce à la caméra infrarouge il est possible de se faire une idée exacte des possibles pertes infrarouges ou de déterminer les sources de chaleur. Un facteur essentiel pour le thermogramme: le degré d’émission de l’objet à rechercher. Pour la garantie de la qualité, on utilise de plus en plus la mesure infrarouge pour la vérification adéquate de l’isolement dans le secteur de la construction (mesure infrarouge de la construction). Cela vous permet de vérifier efficacement les failles dans la construction sans dommages. Notre caméra infrarouge est parfaite pour tout cela.

Un autre secteur intéressant pour l’utilisation de la caméra infrarouge: la détection des personnes infectées par le SRAS (syndrome respiratoire aigu sévère). Les patients ayant de la fièvre sont ainsi isolés de la multitude et sont examinés pour voir s’ils sont porteurs du virus. Une série d’états d’Asie, d’Europe et d’Amérique du Nord utilisent actuellement la caméra infrarouge.

La caméra infrarouge PCE-TC 9 est particulièrement faite pour détecter les patients ayant de la fièvre. Ce genre de caméra infrarouge peut mesurer avec une grande exactitude la température dans la plage de température corporelle. Le haut degré d’exactitude est possible grâce au calibrage par un émetteur de lumière noire. Le secteur de la médecine réalise aussi des expériences avec la caméra infrarouge, qui espère avec cela pouvoir localiser des inflammations et d’autres anomalies qui augmentent la température locale de la zone du corps à étudier et les rendre clairement visibles au patient.

Mesure de la température

Nous possédons aussi d’autres appareils pour mesurer et contrôler la température tels que le thermomètre ou le thermomètre infrarouge pour la fièvre (ou pour les surfaces) pour la mesure de la température sans contact, comme par exemple le thermomètre laser PCE-880 qu'est un thermomètre léger pour mesurer la température superficielle avec un rayon infrarouge rouge. La valeur d’émission du est thermomètre pour la température est fixé à 0,95 et ils couvrent 90% des mesures possibles à réaliser. Cet thermomètre infrarouge avec une valeur K réglable (degrés d’émission) peuvent s’utiliser pour mesurer la température de différents matériaux. Le thermomètre de type laser n’utilisent aucun type de sonde, sauf par exemple les thermomètres PCE-IR100, qui sont de type mixte, c’est-à-dire qu’ils possèdent un laser et une sonde en acier incorporée au thermomètre pour pouvoir ainsi réaliser les mesures de la température de contact et sans contact.
