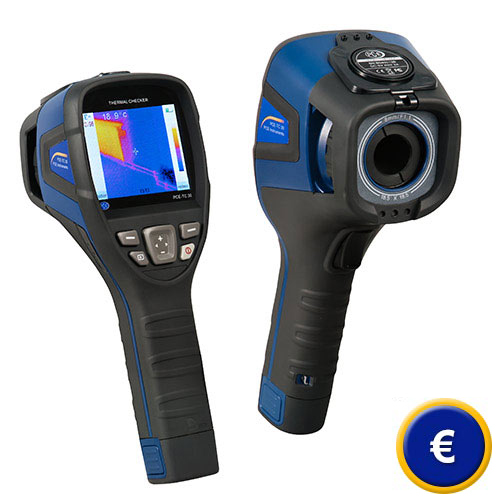

Caméra thermique PCE-TC 31
camera thermique pour la maintenance / plage jusqu'à 350 °C / 160 x 120 pixels /
logiciel PC Reporter inclus / mémoire flash interne pour plus de 1000 images / sensibilité thermique ≤ 0.1 °C

La caméra thermique PCE-TC 31 est un outil parfait pour la maintenance préventive. Cette camera thermique est un outil "obligatoire", en particulier pour des travaux dans des conditions environnementales très dures, dans l'équipe d'électriciens, de mécaniciens ou du personnel de maintenance en général pour la recherche d'erreurs et sa prévention dans des installations électriques, des appareils électromécaniques, des machines dans les processus de production, les systèmes de chauffage, ventilation et climatisation. Utilisez cette caméra thermique PCE-TC 31 à haute résolution pour la maintenance préventive, la reconnaissance d'erreurs dans le développement de la machine et des installations. Le noyau de la caméra thermique PCE-TC 31 est un microbolomètre non réfrigéré (Uncooled Focal Plane Array) avec une résolution de 160 x 120 pixels. La caméra thermique PCE-TC 31, pour des travaux de maintenance préventive, a été conçue ergonomiquement pour l'usage avec une seule main. Grâce à son poids infime de 600 g seulement, il est parfait pour l'analyse de machines et installations. Dans la maintenance et la conservation du domaine professionnel, la camera thermique s'utilise par exemple pour le contrôle optique des roulements et des logements, des thermo-changeurs, des séparateurs de vapeur, etc., ou pour la révision d'installations électriques (autres domaines d'usage: voir le tableau). La caméra thermique PCE-TC 31 vous donne une précision dans la mesure de maximum ±2 ºC ou ±2 % sur une plage de température de -20 ºC à +350 ºC, avec une sensibilité inférieure à 0,1 ºC (à 30 ºC). L'écran couleurs vous permet de déplacer in situ les deux curseurs dans les différents points et de lire directement la température correspondante. Avec cette caméra thermique vous pouvez aussi trouver et voir automatiquement le point de mesure le plus chaud et le plus froid (Hot-Spot et Cold Spot find), et de plus mesurer la différence de température. Avec ces fonctions de haute gamme il est possible de détecter immédiatement les irrégularités et de prendre in situ les mesures préventives pertinentes. Le pointeur laser intégré de la camera thermique PCE-TC 31 permet de plus une localisation exacte en effectuant la maintenance. Les images enregistrées de la caméra peuvent se transférer à un PC ou à un portable avec le câble de connexion correspondant. La mémoire interne de 64 MB de la caméra thermique PCE-TC 31 fournit un espace pour environ 1000 images thermiques, ce qui permet d'effectuer une analyse postérieure dans le PC. Un logiciel d'évaluation de données est inclus dans le contenu de la livraison avec lequel vous pourrez non seulement analyser de façon extensive les images thermiques mais aussi effectuer des rapports; et tout cela sans avoir besoin d'étudier profondément la notice d'emploi. Pour de plus amples informations en ce qui concerne la caméra thermique, veuillez consulter la fiche technique ci-dessous ou nous contacter au +33 (0) 972 3537 17. Nos techniciens et ingénieurs seront heureux de vous conseiller sur ce caméra thermique et sur tous les autres produits du domaine de la technologie de laboratoires, des systèmes de régulation et contrôle, des mesureurs ou des balances de PCE Instruments.

Vous trouverez ici plus d'information sur la caméra thermique    Voir la notice d'emploi de la caméra thermique    Certificat CE de la caméra thermique    Vidéo sur la caméra thermique    Vous trouverez ici d'autres photos de la camera thermique    Fiche technique de la caméra thermique

Caméra thermique PCE-TC 31

- 160 x 120 pixels

- Indication du point le plus chaud / le plus froid (Hot-Spot / Cold-Spot)

- Réglage automatique de la plage de température

- Sensibilité thermique ≤ 0,1 °C

- Fréquence d'image 60Hz

- Résolution spatiale 1,3 mrad

- Ecran LCD couleur de 2,5

- Logiciel Reporter PC, inclus dans la livraison

Spécifications techniques générales de la caméra thermique

Capteur

Type

Microbolomètre non réfrigéré

Résolution

160 x 120 pixels

Longueur d'onde

8 ... 14 µm

Sensibilité thermique

≤ 0,1 °C @ 30 °C


Fréquence d'image

60 Hz

Ecran

LCD en couleurs de 2,5"

Lentille

Champ visuel (FOV)

18 ° x 13 °

Zone de mise au point

0,3 m ... ∞

Mis au point

Manuel

Résolution spatiale

1,9 mrad

Mesure

Plage de température

-20 ... +350 °C

Précision

± 2 °C

Quantité de gammes de couleurs

3

Calibrage de la mesure

Automatique, manuel

Modes de mesure

Réglage libre dans la caméra thermographique:
Points de température plages de température
, (max. min., AVG)

Nombre de points

1

Nombre de champs de mesure

1

Mode analyse

La caméra thermographique donne les possibilités  de sélection suivantes:
Température
isothermale, différence de température, alarme de température

Possibilités de réglage

Date / Heure, unité de température °C / °F / K, langue

Degré d´émission

Plage: 0,01 ... 1,0 ou sélection par le tableau d'émission prédéfini

Réglage de la température ambiante

Automatique, basé sur la température ambiante

Entreposage d'images

Milieu

Mémoire interne Flash

Capacité

64 MB

Format

JPEG, 14 bits

Taille du fichier

environ 60 KB

Laser

Données laser

Classe 2,1 mW/635 nm rouge

Alimentation

Batterie type

Batterie rechargeable en lithium

Durée de fonctionnement

≥ 3 h

Mode économie d'énergie

oui

Paramètres ambiants

Température ambiante

-15 ... +50 °C

Humidité de l'air

≤ 90 % H.r. (non condensé)

Type de protection

IP54

Données physiques

Dimensions

250 x 100 x 72 mm

Poids (sans batterie)

0,6 kg

Interface

USB

USB mini standard

Caméra thermique PCE-TC 31 pour la maintenance préventive
La caméra thermique ne s'utilise pas seulement pour les problèmes d'isolement des tuyauteries ou des conteneurs, mais aussi pour l'évaluation des pièces de machines. Caméra thermique pour maintenance préventiveUne caméra thermique est l'outil parfait pour obtenir des résultats de mesure signifiants et illustratifs de l'état de fonctionnement actuel des machines, installations et systèmes techniques. Il est particulièrement attrayant que les vérifications et les mesures puissent s'effectuer sans problèmes alors que les machines soient en fonctionnement. De cette façon, il est possible de détecter à temps des erreurs, avant que des pannes et des arrêts se produisent dans les installations de production. Si une machine tombe en panne dans une industrie privée, des pertes d'exploitation se produisent de l'ordre de 1.000 €/ h et plus, qui aurait pu s'éviter grâce à l'usage de la caméra thermique. De cette façon il est possible d'amortir la camera thermique en un seul jour.

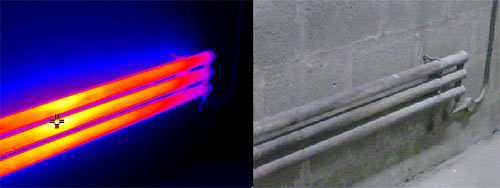

Image thermique de tuyauteries de la caméra thermique

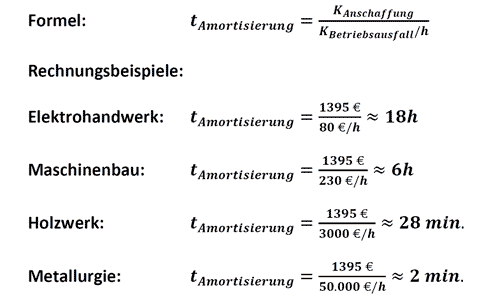

Exemple de calcul:

Exemple de calcul d'amortissement d'une caméra thermique

Dans le domaine de la maintenance préventive, il existe une multitude d'applications pour la caméra thermique PCE-TC 31:

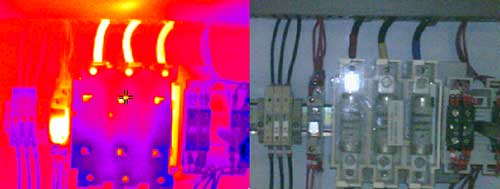

Maintenance préventive sur la plage de basse tension
Les caméras thermiques préventives, telles que la PCE-TC 31, s'utilisent souvent pour des inspections électriques. Quand les connexions électriques cèdent, le courant a une résistance, ce qui provoque une augmentation de la température. Parfois, cela provoque la panne des composants avec pour conséquence des pannes d'installations, des court-circuites ou des incendies, ce qui implique des frais considérables. Avant chaque panne, l'effectivité d'un réseau électrique diminue, puisqu'on utilise de l'énergie pour la création de chaleur et donc des pertes supplémentaires apparaissent. Tout cela peut s'éviter avec la caméra thermique puisqu'elle détecte préalablement les erreurs de développement, ce qui permet d'adopter les mesures de prévention correspondantes.

Image thermique de tuyauteries de la caméra thermique

Maintenance préventive dans le secteur de la haute tension
Les transformateurs de puissance sont souvent revus avec la caméra thermique. Pour intervenir si nécessaire de façon préventive, il est possible de comparer les températures des grilles de ventilation et les connexions à haute tension. D'autres installations à haute tension sont révisées ainsi avec la caméra thermique, disjoncteurs et dispositifs de commutation, ainsi que les connexion à haute tension. Sur l'image infrarouge il est possible de reconnaître avec beaucoup de clarté les zones à problèmes.

Maintenance préventive dans le domaine de la mécanique
Les systèmes mécaniques sont la partie centrale dans de nombreux domaines de la production. En supervisant les installations mécaniques avec une caméra thermique, les données thermographiques peuvent être une source exceptionnelle d'informations supplémentaires pour le contrôle des vibrations. La caméra thermique PCE-TC 31 est donc parfaite pour la prévention de ce type d'applications dans des travaux et dans le domaine ménager.

Usage dans la construction d'asphalte
Lors de l'approvisionnement en asphalte des chantiers, il faut tenir compte des valeurs limites. Ainsi, par exemple, le mélange doit être réparti uniformément dans le conteneur, de façon à ce qu'il soit possible de garantir une distribution uniforme de la température de plus de 150 ºC. Une distribution uniforme de la température signifie qu'il ne faut pas accumuler les parties froides du mélange dans les coins et les angles. Pour cela, l'usage de la caméra thermique PCE-TC 31 est parfait. Avec la caméra thermique PCE-TC 31 il est possible de localiser d'une façon rapide et simple les zones froides dans le mélange. L'effort avec les thermomètres normaux est dur et il met du temps puisque les thermomètres doivent se poser dans différentes zones du mélange. Cela n'est pas le cas de la caméra thermique PCE-TC 31. Avec la caméra thermique PCE-TC 31 il est même possible de réviser le mélange pendant la décharge pour localiser les zones plus froides. Cela n'est pas possible avec les thermomètres normaux.

Vous pouvez voir ci-dessous une liste de plus de domaines d'application de la caméra thermique:
- Roulement et logement
- Traction avec des courroies et des chaînes
- Logement d'une bande transporteuse
- Systèmes d'accouplement
- Echangeur de chaleur
- Climatisation
- Systèmes de ventilation
- Isolement de tuyauteries
- Pompes
- Compresseurs
- Isolement de chaleur
- Séparateur de vapeur
- Valves
- Soufflets
- Robots de soudure
- Moteurs électriques
- Boîtes de distribution
- Inspections d'armoires électriques
- Problèmes de connexion électrique
- Surcharge et fusibles
- Réfrigération de transformateurs

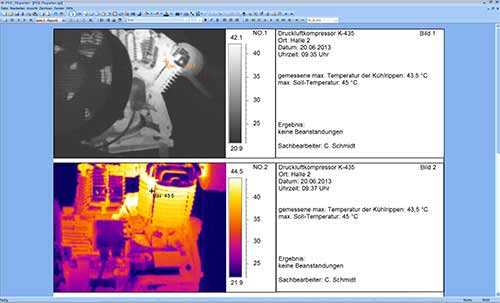

Extrait du logiciel de la caméra thermique

Logiciel de la caméra thermique PCE-TC 31

Si vous souhaitez plus d'images infrarouges prises avec la caméra thermique, suivez le lien suivant: Images supplémentaires de la camera thermique.

Contenu de l'envoi
1 x Caméra thermographique PCE-TC 31
1 x Logiciel Reporter
1 x Câble USB
1 x Mallette rigide
1 x Batterie de lithium
1 x Chargeur
1 x Protecteur de lentille
1 x Protecteur solaire
2 x Notice d'emploi
