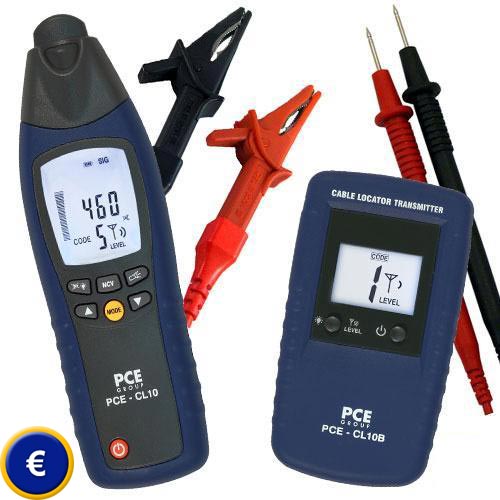

Détecteur de câbles PCE-CL
10
détecteur de câbles pour
des lignes avec ou sans tension / pour la vérification de circuits
et
de lignes / localisation de courts-circuits et de connexions à
terre
(terre, murs en béton et en briques) |
|
Grâce au détecteur de
câbles
PCE-CL 10 vous pouvez détecter des lignes de tension allant jusqu'à 400 V
dans des circuits et des ligne libres de tension. Le detecteur de
câbles peur localiser des câbles, des lignes, des circuits. des
courts-circuits et des connexions à terre, et effectuer un suivi des
tubes de protection et des câbles coaxiaux. Pour cela il n'est pas
nécessaire d'interrompre l'approvisionnement de courant ou
d'éteindre les pièces électroniques sensible. La localisation peut
être effectuée à la terre, murs en béton ou en briques. Le système
de détection du câble comprend un générateur de signal pour les
lignes avec tension et les lignes libres de tension, ainsi qu'un
récepteur. Le générateur de signal introduit des signaux
électromagnétiques de haute fréquence dans la ligne. Ces signaux
sont transformés le long de la ligne par le récepteur en signaux
acoustiques et optiques. L'intensité du signal est un patron utilisé
pour la localisation de la ligne. Dans le générateur de signal, il
est possible de régler la puissance du signal, ainsi que le canal de
recherche. Comme il est aussi indiqué sur l'écran du récepteur, il
est possible de travailler simultanément avec plusieurs
transmetteurs sans qu'ils aient une influence réciproque. Par le
lien suivant;
détecteurs de câbles, vous pourrez accéder à une liste générale dans
laquelle vous trouverez le détecteur de câbles dont vous avez
besoin. |
|
Voir / imprime la notice
d'emploi du détecteur de câbles
 |
|
- Détection des lignes sur les toits, les murs et
les
sols
- Détection d'interruptions de lignes,
d'interrupteurs et de
fusibles
- Localisation de courts-circuits
- Détection de connexions à terre dans des
réseaux
triphasés
- Suivi des tubes de protection, de l'eau et du
chauffage
- Distribution des lignes tendues |
Grâce à l'illumination
de fond, vous pouvez bien
lire les données sur l'écran dans des
conditions
de luminosité adverses |
|
Fonctions des éléments |
|
Caractéristiques techniques |
|
Observations générales |
|
Température de fonctionnement / humidité |
0 ... 40 ºC / max. 80% H.r. |
|
Température de stockage / humidité |
-20 ... +60 ºC / max. 80% H.r. |
|
Recepteur |
|
Déconnexion automatique |
après 5 minutes environ |
|
Puissance absorbée |
max. 40 mA |
|
Ecran
|
LCD avec un graphique en barres |
|
Batterie |
batterie de 9 V |
|
Dimensions |
192 x 61 x 37 mm |
|
Poids |
environ 180 g |
|
Générateur
de signal |
|
Tension
maximum |
400 V AC (0-60 Hz
400 V DC) |
|
Fréquence de transmission |
125 kHz |
|
Ecran |
LCD |
|
Déconnexion automatique |
1 heure environ |
|
Puissance absorbée |
max. 18 mA |
|
Batterie |
batterie de 9 V |
|
Fusibles |
Flink, 0,5 A / 500 V, 6,3 x 32 mm |
|
Catégorie
de surtension |
CAT III / 300 V |
|
Dimensions |
130 x 69 x 32 mm |
|
Poids |
130 g |
|
Le détecteur de câbles PCE-CL 10
recherchant le fusible correspondant |
Les accessoires inclus dans la
livraison su détecteur de câbles PCE-CL 10 peuvent bien
se ranger
dans la mallette. |
|
Contenu de la livraison
1 x
détecteur de câbles PCE-CL 10, qui se compose d' 1 mallette avec un
générateur de signal, 1 x récepteur, 2 x piles, 2 câbles d'essai, 2 x pinces
crocodiles, 2 x pinces et notice d'emploi |
 |
 |
|
