Dynamomètre de précision PCE-FG 50 / 200 / 500
dynamomètre pour la traction et la compression / mémoire interne avec registre manuel et automatique / évaluation statistique / écran graphique / mesure des valeurs limites / fonction PEAK / port RS-232 qui comprend un logiciel pour le contrôle et l'évaluation

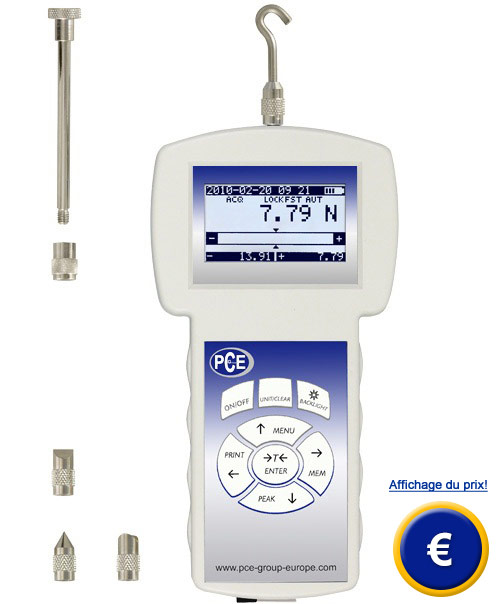

Le dynamomètre de la série PCE-FG est un excellent mesureur de force portable et de précision. La cellule dynamométrique interne du dynamometre sert pour la traction et la compression, selon le modèle jusqu'à 500 N (50 kg). Pour atteindre la haute précision de 0,05 %, le dynamomètre prend en compte la force gravitationnelle du lieu de mesure. Vous pouvez introduire manuellement ou avec les données GPS, la force gravitationnelle. Le dynamomètre a deux vitesses de mesure, qui vous permet d'obtenir un bon registre en temps réel grâce à la part de mesure de jusqu'à 40 valeurs par seconde. Le dynamomètre possède un écran graphique qui vous permet d'évaluer les données stockées. Le dynamomètre vous donne le menu dans les langues suivantes: espagnol, anglais et allemand. Le dynamomètre de la série PCE-FG possède un écran qui s'invertit automatiquement ce qui vous permet d'avoir une lecture dans presque toutes les positions. Le stockage des mesures peut s'effectuer manuellement, en appuyant sur un bouton ou en réglant préalablement la part de mesure (0,1 à 99,9 s) du dynamomètre. La vaste mémoire permet de stocker 8 positions de mémoire de 800 mesures chacune, qui individuellement peuvent s'identifier et se garder. Le dynamomètre vous donne pour l'analyse des mesures, une évaluation statistique avec des informations sur la quantité de mesures, la totalisation des forces, les valeurs moyenne, minimum et maximum, individuelles et une présentation graphique en forme d'histogramme. Ces données peuvent aussi s'imprimer directement comme rapport en connectant le dynamomètre à une imprimante. Une indication simultanée de la valeur actuelle et des valeurs minimum et maximum permet d'obtenir la fonction PEAK. La fonction de mesure des valeurs limites vous permet d'avoir un appui visuel pour se maintenir dans les valeurs établies. Les mesures de traction et de compression peuvent se réaliser en différentes unités: N, kg, g, lb et oz. Pour compenser la déviation naturelle des instruments de mesure, ce dynamomètre a la possibilité de se calibrer avec un poids de réglage externe. Dans le lien suivant vous aurez d'autres modèles de dynamomètre pour que vous puissiez trouver celui qui s'adapte le mieux à vos besoins.

• Traction et compression

• Haute part de mesure

• Deux vitesses de mesure

• Précision de 0,05 %

• Remise à zéro automatique

• Fonction PEAK (min./max.)

• Fonction de valeurs limites

• Différentes unités de mesure

• Il prend en compte la force gravitationnelle

• Fonction de calibrage

• Registre automatique ou manuel

• Mémoire de 8 x 800 valeurs de mesure

• Evaluation graphique

• Ecran graphique qui s'invertit automatiquement

• Menu: allemand, anglais, espagnol

• Date et heure

• Impression de rapports

• Connexion à l'imprimante

• Logiciel d'analyse et de contrôle

• Réglage de la déconnexion automatique

• Protection de surcharge de 120%

• Indication de l'état de la batterie

• Possibilité d'alimentation par un composant de réseau

Voir /imprimer la notice d'emploi du
dynamomètre série PCE-FG

Exemples de l'usage du dynamomètre

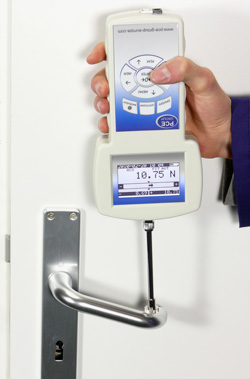

Le dynamomètre durant une mesure de compression


Le dynamomètre durant une
mesure de traction

Caractéristiques techniques

Charge de mesure maximum
 - PCE-FG 50
 - PCE-FG 200
 - PCE-FG 500

50 N / 5,10 kg
200 N / 20,39 kg
500 N / 51,00 kg

Résolution
 - PCE-FG 50
 - PCE-FG 200
 - PCE-FG 500

0,01 N / 1 g
0,05 N / 5 g
0,1 N / 10 g

Incertitude de la mesure

±0,05 % de la valeur de mesure

Carte gravitationnelle

réglage manuel ou avec les données GPS

Unités de mesure

N, g, lb, oz, kg

Surcharge maximum

±20 % hors de la plage de mesure

Part de mesure

10 valeurs/s ou 40 valeurs/s

Fonction de mesure

Mesure de traction et de compression / fonction PEAK (max, min, Hold) / mesure des valeurs limites / mesure en temps réel à travers du logiciel

Ecran

écran graphique de 61 x 34 / indication simultanée des valeurs remarquables, comme la date, l'heure, la valeur de mesure actuelle / inversion automatique de l'écran / réglage de la illumination de fond

Menu

multilingue: allemand / anglais / espagnol

Mémoire interne

8 positions de mémoire avec 800 mesures respectives

Registre

manuel - en appuyant sur un bouton
automatique - 0,025 s - 99,9 s

Interface

RS-232

Connexion à l'imprimante

à travers du port RS-232

Logiciel et câble de données

 logiciel pour l'évaluation et le contrôle inclus

Conditions environnementales

-10 ºC... +40 ºC

Alimentation

accumulateur NiMH interne
adaptateur secteur ~230 V / 12 V inclus
Réglage de la fonction de déconnexion automatique

Dimensions

210 x 110 x 40 mm

Poids

700 g

Indication sur l'écran

Informations comme par exemple la date, l'heure, l'état de la batterie, la vitesse de mesure, la force et les valeurs maximum et minimum.

L'évaluation des données ou mémoire en format de diagramme, avec possibilité de consulter les données individuelles.

Présentation de la distribution de la fréquence du dynamomètre de la série PCE-FG

8 positions de mémoire qui individuellement peuvent être identifiées (800 mesures)

Logiciel inclus

Le dynamomètre PCE-FG est livré avec ce logiciel. Vous pouvez lire les données et contrôler le dynamomètre à travers du logiciel. La mesure d'essai indique une mesure de traction et de compression avec les valeurs limites établies. Dans la partie inférieure vous trouverez l'évaluation statistique de la mesure, la valeur maximum, minimum, moyenne et les réglages du dynamomètre PCE-FG.

Contenu de la livraison
1 x dynamomètre série PCE-FG, 6 x adaptateurs (selon la photo), 1 x baguette rallonge (90 mm), 1 x logiciel d'analyse et de contrôle (câble de données RS-232 inclus), 1 x composant de réseau, 1 x mallette de transport

Accessoires disponibles en option
- Certificat de calibrage ISO
Pour les entreprises qui désirent intégrer leur dynamomètre dans leur contrôle interne de qualité ou pour un recalibrage annuel. Le certificat comprend un calibrage et un certificat avec toutes les valeurs de mesure. Il indique aussi le nom et l'adresse de la société ou de la personne l'ayant sollicité.

- Adaptateur USB-RS232
Par défaut ce set de logiciel pour le dynamomètre est livré avec le câble RS232. Si vous désirez envoyer les données à un portable ou à tout autre moyen de stockage portable, vous aurez besoin de l'adaptateur USB (logiciel du driver inclus).

- Imprimante
Pour protocoler les mesures vous pouvez les enregistrer ou les imprimer directement comme un rapport. Dans l'imprimé apparaitront des données telles que la date, l'heure, la description de la mesure et le champ signature.

- Postes d'essai et plaques d'adaptation
Comme nos postes d'essai sont conçus pour être utilisés par différents dynamomètres, des plaques d'adaptation sont nécessaires pour s'assurer que le dynamomètre se fixe bien au poste d'essai.

- Poste d'essai
Vous pouvez combiner ce dynamomètre avec n'importe quel des trois autres postes d'essai disponibles. Deux postes d'essai sont équipés d'une manivelle et le troisième est actionné par un moteur. L'usage d'un poste d'essai permet par exemple d'effectuer des vérifications quotidiennes de matériel dans un laboratoire et si vous désirez par exemple maintenir les mêmes conditions (exclure les erreurs humaines).

Vous pouvez voir la fiche technique des différents postes si vous suivez le lien suivant: Postes d'essai.

Ou voir les détails en ligne des postes d'essai dans la description correspondant de la catégorie dynamomètres.

Attention: La cellule dynamométrique interne n'a pas besoin de maintenance. Elle est légère et se caractérise par sa longue durée de fonctionnement. Dans la production de la cellule dynamométrique, on utilise exclusivement des matériaux de haute qualité, qui garantissent un maximum de sécurité et de longévité. Le dynamomètre possède une plage de surcharge. S'il est dépassé, la cellule dynamométrique sera détruite. Quand vous choisirez un dynamomètre pour votre travail, en tenant compte de la plage de mesure, choisissez un modèle ayant une ampleur de plage suffisante par rapport à la mesure à réaliser.
