Mesureur de stress thermique WBGT Kit
mesureur de stress thermique portable pour déterminer la charge thermique du travailleur au moyen de la chaleur dans le poste de travail (incl. mémoire, logiciel, et câble de données pour le PC)

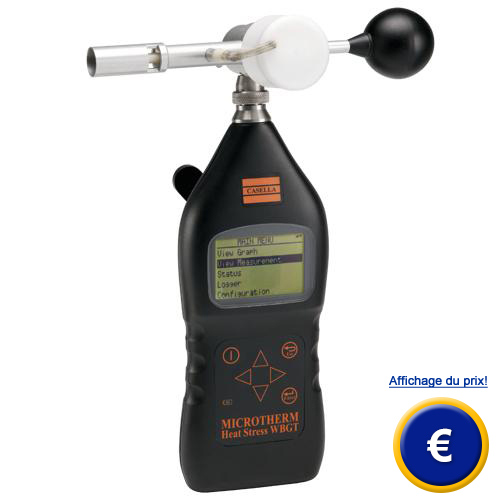

Le mesureur de stress thermique WBGT de Casella CEL est un instrument à design ergonomique, compact et stable. Ce mesureur de stress thermique permet de mesurer et contrôler la charge thermique dans le lieu de travail. Le mesureur de stress thermique est conforme aux normes DIN 7243/7726 et OSHA. Les capteurs ont été élaborés conforme à la norme BS 1904 et DIN 43760.
Il s'agit du premier mesureur de stress thermique avec lequel on peut voir représentées de façon graphique les données de mesure en temps réel. Le limite d'alarme peut être réglé de façon individuelle. Le mesureur de stress thermique est livré avec un logiciel pour agrandir la mémoire de données et compléter l'affichage de celles-ci. Sur le lien suivant vous verrez une liste où vous pourrez trouver le mesureur de stress thermique qui s'adapte le mieux à vos besoins.

- Écran numérique / graphiques en temps réel
- Mémoire pour enregistrer les résultats des
  mesures
- Indicateur de bas niveau d'eau pour le capteur
  de température humide naturelle
- Alarme pour niveaux WBGT prédéfinis par
  l'utilisateur
- Calcule d'humidité relative
- Calcule automatique au moyen du logiciel des
  régimes Travail/Repos selon recommandations
  ISO / OSHA
- Fabriqué conforme à ISO 7243
- Logiciel inclus
- Affichage de résumés des mesures
  en format graphique ou tabulaire
- Certificat de calibrage inclus

Mesureur de stress thermique WBGT


Voir / imprimer les instructions d'utilisation

Écran

L'appareil affiche sur l'écran les valeurs mesurées actuelles ou enregistre de mode interne le parcours de temps du stress thermique et l'affiche de façon graphique sur l'écran numérique.

Principe - Qu'est ce que le stress thermique? - À quoi sert l'appareil?

Les employés qui travaillent dans des installations et des machines qui produisent des énergies élevées ou une grande émission de température peuvent occasionnellement subir du stress thermique (parfois à cause de la température corporelle). Ce phénomène peut aussi provoquer des symptômes physiologiques: convulsions, vertiges et palpitations... qui peuvent même aboutir à la mort.

Pour cela il est nécessaire d'utiliser un appareil pour déterminer le stress thermique. Cet appareil détecte la radiation globale et la classe. Sa dénomination standard mondiale est la WBGT (Wet Bulb Globe Température Index). Ce taux est composé de trois paramètres: la température d'évaporation (tnw), la température globale (tg) et la température de l'air (ta).

Pour effectuer le calcul on doit différencier entre domaine intérieur et extérieur

WBGT (extérieur) = 0,7 tnw + 0,3 tg

WBGT (intérieur) = 0,7 tnw + 0,2 tg + 0,1 ta

Les valeurs de mesure sont comparées et classées selon les normes établies. De ces résultats, nous pouvons extraire les mesures correspondantes pour la sécurité du travail de notre personnel.

Domaines d'application

 - Bâtiment, secteur énergétique, sidérurgie, boulangerie industrielle, industrie du
   verre, raffineries, industrie du ciment, fabrication de produits céramiques
 - Technique médicale, technique biologique, investigation, développement

Mode d'application

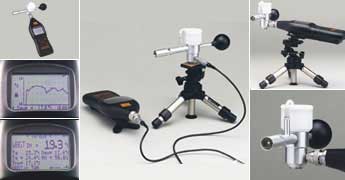

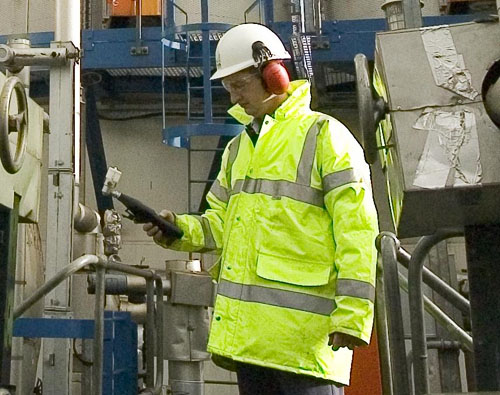

L'appareil peut être directement appliqué avec la sonde adaptée pour effectuer une mesure orientée sur place ou bien peut être adaptée sur un trépied, p.ex. pour des prises de longue durée sur le lieu de travail. En outre, l'appareil et le capteur de stress thermique peuvent être connectés au moyen d'un câble de rallonge optionnel.

Spécifications techniques

Capteur

Capteur de température Platin Resistor (PRTD)
éléments de 100 ohms conforme à EN 60751,
classe 1, câble de 4 phases jusqu'à 30 m

Plage de mesure
   Température de l'air
   Température de globe
   Température humide naturelle
   Humidité relative

+10 ... +60 ºC
+20 ... +120 ºC
+5 ... +40 ºC
35 ... 100 % H.r.

Précision
   Température de l'air
   Température de globe
   Température humide naturelle
   Humidité relative

± 0,5 ºC
± 0,5 ºC
± 0,5 ºC
<± 0,5 % H.r.

Résolution

pour température 0,1 ºC
pour humidité relative 0,1 % H.r.

Mesure à l'intérieur / extérieur
(sans rayonnement solaire direct)

WBGT (extérieure) = 0,7 tnw + 0,3 tg

Mesure extérieure
(avec rayonnement solaire direct)

WBGT (intérieur) = 0,7 tnw + 0,2 tg + 0,1 ta

Alimentation du chargeur

4 x AA/MN1500 alcaline ou NiCd rechargeable

Durée de la batterie

> 85 h avec piles alcalines
>30 h avec batteries rechargeables

Recharge de la batterie

circuit interne de charge rapide (450 mA)
avec déconnexion automatique

Consommation d'énergie

30 mA

Adaptateur réseau

100 ...240 V AC, 47 ... 63 Hz,
sortie 12 V DC à 0,8A
(le mesureur peut être encore connecté)

Capacité de la mémoire / data logger

512 kb pour un maximum de
49100 groupes de données
245.000 valeurs individuelles

Intervalles d'enregistrement (à sélectionner)

30 secondes à 60 minutes

Écran

LCD de 128 x 64 pixel avec illumination de fond

Clavier

7 clavier à membrane

Dimensions

245 x 95 x 50 mm
 - Mesureur = 245 x 95 x 50 mm
 - Bras du capteur = 90 x 225 x 69 mm
 - Mallette de transport = 135 x 490 x 370 mm

Poids

1 kg (capteur inclus)

Normes

DIN 7243 / 7726 OSHA
Les capteurs sont conforme à BS 1904
et DIN 43760

Logiciel

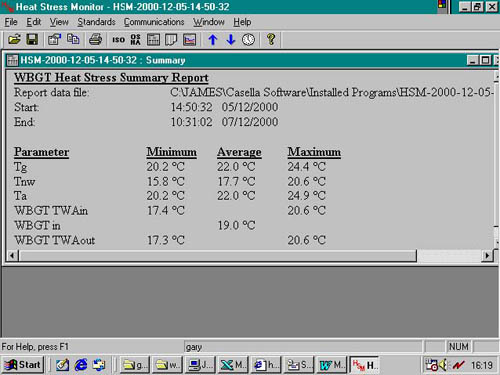

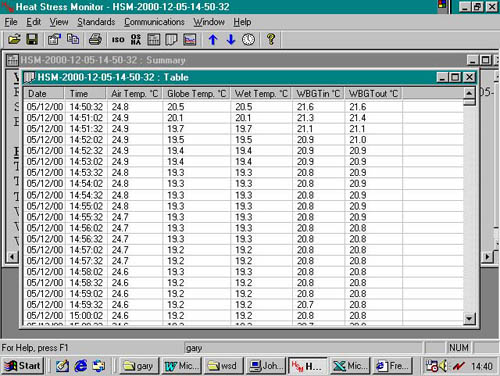

Le logiciel pour Windows 32 bit (Win HSM) permet le transfert de données de l'appareil vers votre PC ou ordinateur portable (les valeurs de mesure stockées sur l'appareil / enregistreur de données, et les valeurs actuelles - représentation en ligne sur le moniteur) et l'analyse et représentation graphique des valeurs de mesure.
Les valeurs peuvent être transférées facilement vers autres programmes de calcul tels que MS Excel. Vous pouvez générer des rapports et des résumés de l'indice de stress WBGT.

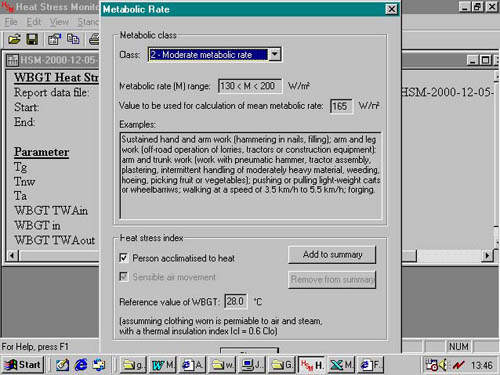

Vous pouvez calculer la planification des pauses et repos, déterminer les facteurs de correction de l'habillement (Clo) et les valeurs métaboliques peuvent être données (conforme à ISO 7243). Les valeurs mesurées en temps réel "Real-Time-Modus" peuvent être suivies avec l'aide du logiciel.

Contenu de l'envoi
1 x mesureur de stress thermique WBGT Kit
      (capteur inclus)
1 x paquet de torchons avec de l'huile imprégné
1 x tournevis
4 x batteries accumulateurs rechargeables
1 x chargeur accumulateur (240 VAC)
      avec câble de réseau
1 x conteneur d'eau distillée, câble de données
      RS-232, logiciel Win HSM, mallette
1 x instructions d'utilisation.

Optionnel
- Câble de rallonge du capteur (10 m)

- Trépied (de petites dimensions pour son placement sur une table)

- Certificat de calibrage
De façon optionnelle, on peut demander pour le mesureur de stress thermique un certificat de calibrage. Après un temps de fonctionnement il peut y avoir de déviations qui ont de l'influence sur la précision du mesureur de stress thermique. Vous pouvez nous envoyer le mesureur de stress thermique pour qu'un laboratoire accrédité effectue un réétalonnage avec son certificat ISO pertinent.
