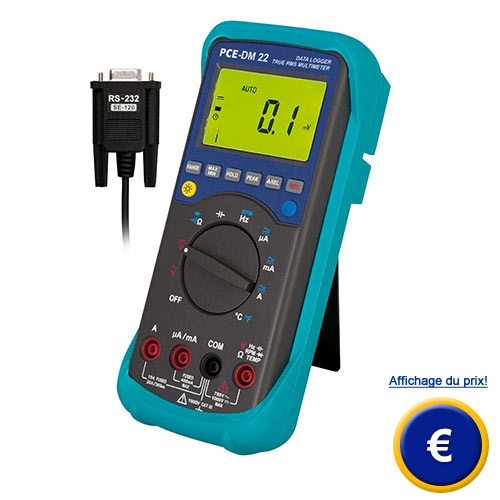

Multimètre portable et enregistreur de données PCE-DM 22
multimetre portable TRUE RMS avec de nombreuses fonctions de mesure, / enregistreur de
 données, interface RS-232 et logiciel, règlementation: IEC 1010 1,000 V CAT III

Ce multimètre portable est un appareil très capable qui répond à presque tous vos besoins. En plus de déterminer DCV, ACV, DCA, ACA et la résistance avec une grande précision, ce multimetre portable détermine la capacité, la fréquence, les tours et la température et permet la vérification du passage et le test de diodes. Avec le multimètre portable vous pouvez aussi transmettre les valeurs de mesure gardées dans un PC ou un portable grâce au logiciel livré (câble de données inclus). La fonction d'enregistreur de données intégrée du multimètre vous permet de réaliser des prises de longue durée dans des machines et des installations électriques. Ce multimètre portable est livré calibré d'usine et il est possible d'obtenir un calibrage de laboratoire et un certificat ISO optionnels (lors de la commande ou du recalibrage annuel). Il existe un autre modèle de multimètre qui est multifonction, avec des graphiques, une interface et un logiciel (oscilloscope, multimètre, analyseur logique, ...) vous pouvez le voir ici: oscilloscope. De plus, le lien suivant (multimètres) vous donnera une vision générale des multimètres que vous pourrez trouver.

  - Multimètre à haute précision de base
  - Sélection de plage automatique
  - DCV, ACV, DCA, ACA, résistance, capacité,
    fréquence, température, tours.
  - Vérification du passage et test de diodes.
  - Fonction Peak (1 ms)
  - Fonction relative / Min / Max / Hold
  - Déconnection automatique (elle peut se
    désactiver)
  - Indicateur de l'état de la batterie
  - Ecran LCD du multimètre à illumination de
    fond et graphique en barres
  - Multimètre à mémoire interne (32000
    valeurs)
  - Interface RS 232, câble de données, logiciel
  - Possibilité de calibrage ISO additionnel.
  - Protection: IEC 1010-1, 1000 V CAT III

Voir / imprimer la notice d'emploi du multimètre portable PCE-DM 22

Multimètre à enregistreur de données
PCE-DM 22

Caractéristiques techniques

Plages de mesure

DCV:    400 mV; 4/ 40/ 400/ 1000 V
ACV:    400 mV; 4/ 40/ 400/ 750 V
DCA:    400/ 4000 µA; 40/ 400 mA; 10 A
ACA:    400/ 4000 µA; 40/ 400 mA; 10 A
OHM:   400 Ω; 4/ 40/ 400 k Ω; 40 MΩ
Cap.:    4/ 40/ 400 nF; 4/ 40/ 400 µF; 4/ 40 mF
Fréq.:   4/ 40/ 400 kHz; 4/ 40 MHz
RPM:    4/ 40 kRPM; 4/ 40/ 400 MRPM
Temp.:  - 50 °C ... + 1000 °C

Résolution

DCV:    0,1 mV; 0,001/ 0,01/ 0,1/ 1 V
ACV:    0,1 mV; 0,001/ 0,01/ 0,1/ 1 V
DCA:    0,1/ 1 µA; 0,01/ 0,1 mA; 0,01 A
ACA:    0,1/ 1 µA; 0,01/ 0,1 mA; 0,01 A
OHM:   0,1/ 1/ 10/ 100 Ω; 1/ 10 k Ω
Cap.:    1/ 10/ 100 pF;  1/ 10/ 100 nF; 1/ 10 µF
Fréq.:    1/ 10/ 100 Hz; 1/ 10 kHz
RPM:    0,01/ 0,1/ 1/ 10/ 100 kRPM
Temp.:  1 °C

Précision

DCV:    ± 0,3 % de l'indic. + 2 dgt (jusqu'à 400 V);
            ± 0,5% + 3 dgt (au dessus)
ACV:    ± 0,5 % de l'indic. + 5 dgt (jusqu'à 400 V);
            ± 0,8 % + 5dgt (au dessus)
DCA:    ± 0,8 % de l'indic. + 2 dgt (bis 400 mA);
            ± 1 % + 2 dgt (au dessus)
ACA:    ± 1,0 % de l'indic. + 5 dgt (bis 400 mA);
            ± 1,2 % + 5 dgt (au dessus)
OHM:   ± 0,6 % de l'indic. + 2 dgt (bis 4 MΩ);
            ± 1 % + 3dgt (au dessus)
Cap.:    ± 1,9 % de l'indic. + 20 dgt
Fréq.:    ± 0,5 % de l'indic. + 1 dgt
RPM:    ± 0,5 % de l'indic. + 1 dgt
Temp.:  ± 1,0 % de l'indic. + 2°C

Part de mesure

0,5 / s

Avertisseur de passage

si en dessous de x Ω

Test de diodes

test: bien ou défectueux / conductivité faible ou nulle

Mémoire de données

interne pour 32000 valeurs

Interface

RS-232

Logiciel et câble de données

les deux inclus dans la livraison, il peut s'utiliser avec Win ´95, ´98, ´2000 y XP pro

Ecran

écran LCD à 3 ¾ positions à illumination de fond

Alimentation

1 batterie de 9 V

Déconnection automatique

après 30 min d'inactivité (elle peut se désactiver)

Dimensions

198 x 86 x 38 mm

Poids

430 g

Conditions environnementales

85 % max. d'humidité relative / 0 ... + 50 °C

Type de protection/ Règlementation

IP 65 / IEC 1010 - 1, 600 V CAT III

Usage du multimètre portable

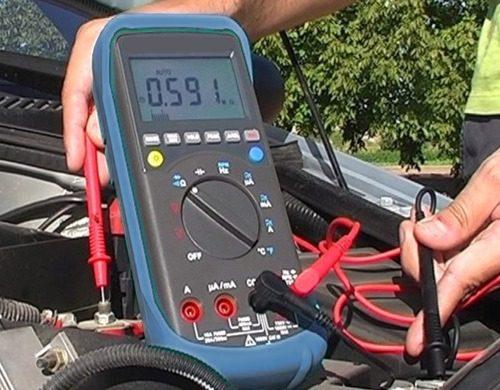

Vérification de la continuité des masses d'un véhicule.
Avec ce multimètre il est possible de vérifier le circuit électrique complet d'un véhicule
(voltage de la batterie, vérification des câbles etfusibles, etc)

Logiciel du multimètre PCE-DM 22

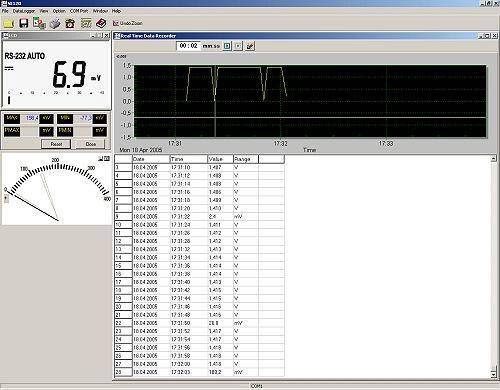

Représentation graphique d'une série de mesures réalisées avec le multimètre PCE-DM 22

Les conditions préalables que doit posséder le PC pour télécharger les mesures réalisées avec le multimètre PCE-DM 22 sont:
  - Windows `95 / `98 / `2000 / `XP
  - Minimum 486-100 MHz / 16 MB RAM / 5MB de mémoire libre dans le disque dur

Pour l'installation du logiciel de ce multimètre il faudra suivre les pas suivants:
 1. Fermer les autres programmes avant d'installer le logiciel.
 2. Mettre le CD dans le reproducteur.
 3. Sélectionner "START" et cliquer sur "RUN".
 4. Sélectionner dans le CD "SETUP" et appuyer sur la touche "ENTER".
 5. Dans le menu Windows sélectionner l'onglet pour le logiciel SE 120 et l'image se verra comme la précédente. Grâce à ce logiciel, vous pourrez réaliser des représentations graphiques et des mesures en temps réel.

Contenu de la livraison
1 x multimètre portable PCE-DM 22, câbles de vérification, capteur de température (fil type K), 1 x batterie, fixation, 1 x câble RS-232, 1 x logiciel, notice d'emploi

Eléments supplémentaires
- Certificat de calibrage ISO
(pour les entreprises qui désirent incorporer le contrôleur dans le groupe d'outils de contrôle interne ou pour le recalibrage annuel. Le certificat ISO comprend un calibrage de laboratoire avec un document de contrôle incluant toutes les valeurs de mesure. Le certificat de calibrage ISO peut s'effectuer en tension (AC / DC) ou en courant (AC / DC).

- Adaptateur pour pince ampèremétrique
Adaptateur pour des mesures indirectes de courant jusqu'à 1000A sans interruption du conducteur.
   - Plage: 200 / 1000 DCA / ACA
   - Exactitude: ± 1,5 / 2 %
   - DCA réglage zéro
Dimensions: 190 x 64 x 33 mm
Diamètre du conducteur maximum: 33,5 mm

- Adaptateur de tours
Adaptateur avec capteur de tours, câble 1 m. Pour la mesure optique des tours entre 100 ... 20000 RPM en deux plages.
   - 0,1 mV DC / 1 RPM (plage 1)
   - 0,1 mV DC / 10 RPM (plage 2)
Dimensions: 190 x 73 x 37 mm

- Adaptateur de pression
Adaptateur avec capteur de pression, câble de 1m. Pour la mesure absolue de la pression entre 3,5 ... 3500 kPa.
   - Précision: ±1 % (jusqu'à 1700 kPa); ±2 %
    (jusqu'à 2400 kPa) et ± 5 % (jusqu'à 3500 kPa)
   - Résolution: 0,1/ 1 kPa
Dimensions: 100 x 50 x 25 mm; 1/4" Capteur

 - Adaptateur d'humidité
Adaptateur avec capteur d'humidité dans une anse et un câble de 1 m.
   - Plage de mesure: 10 ... 95 % H.r.
   - Précision: ±3 % r.F.
   - Résolution: 0,1 % r.F.
Dimensions: 100 x 50 x 25 mm

 - Adaptateur de lumière
Adaptateur avec capteur pour lux et câble de 1 m.
   - Trois plages de mesure: 0 ... 2000 /
     0 ... 20000 et 0 ... 50000 lux
   - Précision: ± 5 %
   - Résolution: 1,10,100 lux
Dimensions: 100 x 50 x 25 mm

- Adaptateur pour la vitesse de l'air
Adaptateur avec capteur pour la vitesse de l'air avec un câble de 1 m
   - Plage de mesure: 0,2 ... 30 m/s;
   - Précision: ± 2 %
   - Résolution: 0,1 (m/s; km/h; nœuds)
Dimensions: 100 x 50 x 25 mm

- Adaptateur de son
Adaptateur avec capteur sonore et câble de 1 m. Evaluation A; possibilité de calibrage externe (calibreur PCE SC 41)
   - Plage de mesure: 30 ... 130 dB (dans 3
     plages)
   - Précision: ± 1,5 dB (IEC 651 classe II)
Dimensions: 107 x 53 x 29 mm

- Adaptateur EMF
Adaptateur avec capteur EMF et câble de 1 m.
   Plages: 0 ... 20 microTesla / 200 milliGauss
   Précision: ± 4 %
   Résolution: 0,1 µTesla / 1 milliGauss
   Largeur de bande: 30 ... 300 Hz
Dimensions: 100 x 50 x 25 mm

- Certificat de calibrage ISO (calibrage et certificat de laboratoire).
Vous pourrez obtenir un certificat de calibrage ISO du multimètre. Dans un certificat et un calibrage de laboratoire pour le multimètre un certificat de révision est délivré aves les coordonnées de l'entreprise pour que vous puissiez par exemple enregistrer les appareils dans les consortium internes des sociétés d'instruments de contrôle ISO, et il est certifié que ces appareils peuvent à nouveau se régler selon les standards nationaux. Vous trouverez à la suite de plus amples information sur le calibrage:

Calibrage: Contrôle de la correction des magnitudes de mesure du multimètre, sans intervention dans le système de mesure. Ou bien: détermination de la déviation systématique de l'indicateur par rapport à la valeur réelle de la magnitude de mesure.

Certificat de calibrage: il documente les caractéristiques techniques du multimètre correspondants ainsi que la possibilité de récupération du patron de mesure national.

Intervalle de calibrage: Pour pouvoir effectuer des mesures correctes durables, le multimètre doivent se contrôler ou se calibrer périodiquement. Cette période de temps du multimètre s'appelle intervalle de calibrage. Il n'est pas possible de déterminer précisément le moment où il faut effectuer le recalibrage du multimètre. Pour pouvoir fixer l'intervalle, il faut prendre en compte les points clés suivants:

• Magnitude mesurée et bande de tolérance permise

• Utilisation des mesureurs et instruments de contrôle du multimètre

• Fréquence d'usage du multimètre

• Conditions environnementales du multimètre

• Stabilité du calibrage antérieur du multimètre

• Précision de mesure exigée du multimètre

• Dispositions relatives au système de contrôle de qualité dans les entreprises du multimètre

Cela signifie qu'il s'agit à l'usager même de fixer et de contrôler l'intervalle entre deux calibrages pour le multimètre. Nous conseillons d'établir un intervalle de calibrage d'entre 1 et 3 ans. De plus, nous mettons toute notre aide professionnelle à disposition du client pour l'aider à répondre à toutes ses questions pour ce qui concerne le difficile procédé d'établissement de cet intervalle de calibrage du multimètre.
