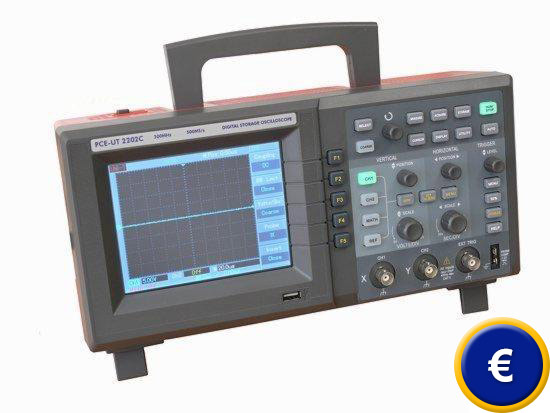

Oscilloscope à mémoire PCE-UT 2202C
oscilloscope digital à deux canaux à écran couleur / vitesse d'échantillonnage en temps réel de 500 MS/s / analyseur FFT et autres fonctions mathématiques / connexion USB

L'oscilloscope à mémoire PCE-UT 2202 est équipé de diverses fonctions puissantes. En plus d'une vitesse d'échantillonnage en temps réel de 500 MS/s et d'une séquence de mesure de 25 GS/s, l'oscilloscope a memoire PCE-UT 2202 vous permet d'avoir plusieurs possibilités de déclenchement (trigger) et des fonctions d'analyse, ce qui permet une détection et une analyse simple de signaux. Les fonctions mathématiques permettent une connexion directe arithmétique des deux canaux, et à travers de l'analyse FFT il peut même analyser le spectre de fréquence du signal. La fonction zoom de cet oscilloscope à mémoire permet de rendre visibles tous les détails. Grâce à sa fonction de mémoire, toutes les courbes enregistrées peuvent être récupérées pour être analysées par la suite sur l'écran, ou bien se garder dans le stylo USB. La fonction de mesure automatique vous indique jusqu'à 9 paramètres de façon directe. La touche "Auto" permet à cet oscilloscope à mémoire d'optimiser de façon autonome les réglages pour la recherche de formes d'onde, ce qui lui permet de résoudre de façon rapide les travaux de mesure. L'usage est optimisé puisqu'il est adapté au positionnement traditionnel, ce qui permet d'initier le personnel à cet oscilloscope d'une façon rapide. GrÂce à ses petites dimensions et son poids infime, cet oscilloscope à mémoire PCE-UT 2202C peut aussi être portable. Vous pouvez voir ici (oscilloscope) un autre modèle d'oscilloscope qui est multifonction (oscilloscope, multimètre, analyseur logique, ...). Vous trouverez sur ce lien (oscilloscopes) une vision générale qui vous aidera à trouver l'oscilloscope dont vous avez besoin.

 - Séquence de mesure par canal: 250 MS/s en
   temps réel

 - Sensibilité maximum: 2ns

 - Fonctions de mesure automatique: jusqu'à 19
   paramètres

 - Mémoire interne pour des réglages et signaux

 - Connexion directe de stylos USB pour le
   registre de signaux

 - Il intègre des fonctions mathématiques

 - Fonction d'aide en anglais

 - Sécurité: IEC61010; CAT II, 600 V

 - La livraison inclut l'adaptateur de réseau, le
   câble de données et deux sondes

Voir / imprimer la notice d'emploi de
l'oscilloscope à mémoire PCE-UT 2202C

Caractéristiques techniques

Vitesse d'échantillonnage

Vitesse d'échantillonnage en temps réel

500 MS/s

Séquence de mesure

25 GS/s

Composant horizontal

Base temporelle

2 ns - 50 s / div

Mémoire interne

1024 kb

Interpolation du signal

sin (x) / x

Composant vertical

Largeur de bande analogique

200 MHz

Sensibilité

2mV - 5 V / div

Accouplement d'entrée

DC, AC, GND

Résistance d'entrée

1 MΩ ±2 % en parallèle con 24 pF ±3 pF

Tension d'entrée maximum

400 V/DC y AC Peak

Transducteur A/D

8 bit

Sensibilité

2 mV - 5 V / div

Déclenchement (trigger)

Mode de déclenchement

AUTO, NORM, SINGLE

Accouplement de déclenchement

DC, AC, LF-REJ, HF-REJ

Holdoff

100 ns - 1,5 s

Signal de déclenchement

flanc, impulsion, vidéo

Contenu de la livraison
1 x oscilloscope digital PCE-UT 2202C, 2 x pointes de sonde, 1 x logiciel, 1 x câble de réseau, 1 x câble de données, notice d'emploi.

Accessoires supplémentaires
- Sondes de rechange
- Certificat de calibrage DIN ISO

Grâce à l'interface digital, vous pouvez transmettre une image en temps réel à l'ordinateur. Vous pouvez aussi télédiriger l'oscilloscope depuis l'ordinateur.

Vous pouvez brancher de commodément le stylo USB qui se trouve juste en dessous de l'écran. Il sont reconnus automatiquement et peuvent être utilisés pour enregistrer des signaux.

Vous pouvez aussi mémoriser les réglages actuels pour les avoir sous la main au moment d'effectuer des mesures similaires.

Les formes d'onde peuvent être analysées en temps réel grâce au logiciel. De plus, cet oscilloscope vous donne la possibilité de garder les images dans un format .bmp.

Vous pouvez voir à droite l'oscilloscope digital PCE-UT 2202C mesurant les oscillations d'un quartz. Grâce à la touche "Autotaste" il est possible d'effectuer rapidement une mesure puisqu'il ne doit pas ajuster les paramètres correspondants.
