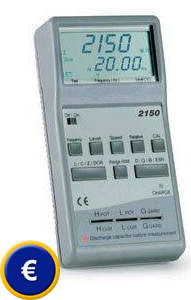

Pont de
mesure RLC digital PKT-2150 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Le pont de mesure RLC est un appareil portable de précision qui détermine l'inductance, la capacité et la résistance jusqu'à 100 kHz. Le pont de mesure RLC a une précision du 0,2%. Pour autant, c'est probablement l'impédancèmetre AC/DC le plus innovante du marché. On recommande l'utilisation de ce pont de mesure RLC aux ingénieurs pour leur travail quotidien, aux enseignants d'universités techniques pour obtenir des explications des principes électriques, ainsi que pour contrôler la production et la fabrication. Le dispositif offre la possibilité de sélectionner la plage de façon manuelle ou automatique, et aussi 5 test de fréquence (100/120 Hz 1/10 und 100 kHz) et 4 tensions d'essai 50/25 mV eff / 1 V eff et 1 V DC (1 V DC seulement pour des mesures de résistance). Les fréquences et les tensions de test peuvent être sélectionnées sans limitation de la plage. Le double écran LCD (60 x 33mm) permet d'afficher en même temps les deux valeurs différentes. Les composants peuvent être mesurés en série ou en parallèle; la sélection du type de mesure le plus commun est faite automatiquement, même si peut être modifiée manuellement. Vous aurez ici une vision générale dans laquelle vous trouverez le type de pont de mesure dont vous avez besoin. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Caractéristiques du pont de mesure RLC:
- Le premier pont
de mesure RLC en format |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Spécifications techniques |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Fonctions de mesure |
Z
... Valeur absolue
d'impédance |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Combinaisons |
mode série: Z-θ,
Cs-D, Cs-Q, Cs-ESR, |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Sélection de plage |
automatique ou manuelle |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Relative |
Fonction de mesure de valeur relative |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Calibrage |
ouvert / calibrage de fusibles |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Interface RS 232 |
IrDa (infrarouges) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Signal de la transmission |
Tx et Rx |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Etat de transmission |
X on/ X off |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Résistance de sortie |
100 Ω +- 5 % |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Plage de l'indicateur |
(Z) 0,001 Ω ... 9999 MΩ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(L) 0,001 µH ... 9999 H |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(C) 0,001 pF ... 9999 F |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(DCR) 0,001 Ω ... 9999 MΩ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(ESR) 0,001 Ω ... 9999 Ω |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(D) 0,001 ... 9999 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(Q) 0,001 ... 9999 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(θ) -180 ºC ... + 180 ºC |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Intervalle de mesure |
lente:
2,5 fois par seconde |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Alimentation |
110 / 230 V, 50/60 Hz ou avec adaptateur |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dimensions |
86 x 174 x 48 mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Poids |
470 g |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Utilisation du pont de mesure RLC |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Contenu de
l'envoi |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Additionnel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vous trouverez ici d'autres produits semblables classés sous le nom "pont de mesure": -
Pont de mesure 9073 -
Pont de mesure-ESR PKT 2155 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vous aurez ici une vision générale de tous les mesureurs proposés par PCE Instruments. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
