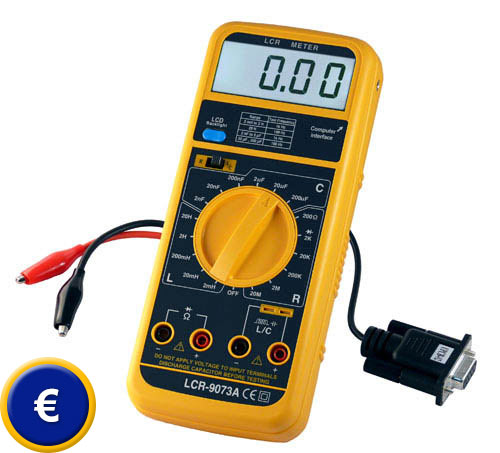

Pont RLC 9073
pont rlc avec interface RS-232 et logiciel

Pont RLC qui offre des mesures précises de résistances, condensateurs et bobines démontés séparément. Le pont RLC a aussi la fonction de test de diodes et le contrôle de vitesse. Avec l'aide de l'interface RS 232 vous pourrez transférer les valeurs de mesure vers un PC ou ordinateur portable en ligne. Vous pourrez également récupérer les valeurs maximale et minimale d'une mesure en appuyant sur un bouton du pont RLC. Le dispositif a également un bouton de remise à zéro pour empêcher l'impédance parasite (par exemple pour éviter des erreurs majeures au moyen des pinces) et une touche pour vérifier la précision des composants qu'on veut mesurer conforme à ce qui est établi. Ici vous pouvez choisir d'autres modèles de pont RLC. Vous aurez ici une vision générale dans laquelle vous trouverez le type de pont RLC dont vous avez besoin.

Caractéristiques principales du pont RLC

- Interface RS 232 pour transférer les valeurs
  de mesure vers un PC ou ordinateur portable

- Écran LCD à 3½ positions

- Sélection de plage manuelle ou automatique

- Conservation de données (Data Hold)

- Inclut logiciel, câble d'interface RS 232,
  câble de vérification, batterie et manuel

- Certification CE

R: Résistance    (resistor)
L: Inductance     (inductive)
C: Capacité        (capacity)

Spécifications techniques

Plage / Fonctions de mesure

Inductance (L)
2 / 20 / 200 mH 2 / 20 H

Capacité (C)
2 / 20 / 200 nF 2 / 20 / 200 / 1000 μF

Résistance (R)
200 Ω 2 / 20 / 200 / 2000 kΩ 20 MΩ

Précision

Inductance
±2 % +2 dgts (jusqu'à 200 mH), ±5 % +1 dgt

Capacité
±2 % +2 dgts (jusqu'à 200 µF), ±3 % +2 dgts

Résistance
±0,8 % + 1 dgt (jusqu'à 2000 kΩ), ±1,5 % + 2 dgts

Résolution

Inductance
1 / 10 / 100 µH 1/ 10 mH

Capacité
1 / 10 / 100 pF 0,001 / 0,01 / 0,1 / 1 µF

Résistance
0,1 / 1 / 10 / 100 Ω 1 / 10 kΩ

Quota de mesure

0,5 s

Remise à zéro

au moyen du clavier

Fréquences d'essai

Inductance: 250 Hz
Capacité: 250 / 50 / 5 Hz

Test de diodes

bonnes ou défectueuses /
conductivité faible ou nulle

Avis de passage / Ton

si au dessous de 10 Ω
(sur une plage de mesure jusqu'à 200 Ω)

Vérification de la précision des composants

précision des composants réglables
(0,1/ 0,25/ 0,5/ 1/ 5/ 10/ 20/ 30 %) (L, C, R);
si la précision est conforme à l'établi, on écoute
un coup de sifflet

Mémoire

valeurs maximale et minimale

Interface de données

RS 232 de série

Logiciel

en anglais, pour effectuer le transfert de données,
affichées de façon analogique, digitale, en table
ou en graphiques et peuvent être transférées
vers autres programmes

Indicateur

écran LCD 67 x 27 mm

Alimentation

batterie 9 V

Dimensions

204 x 90 x 36 mm

Poids

340 g

Logiciel pour le pont RLC 9073

Exemple d'une mesure de capacité avec le
pont RLC 9073, un condensateur de 100nF
et le le logiciel de l'envoi sur un PC.

Contenu de l'envoi
1 x Pont RLC 9073,
1 x câble de contrôle,
1 x câble d'interface RS-232,
1 x logiciel,
1 x batterie et instructions d'utilisation
