Rotamètre PCE-VS
rotametre en plastique pour la mesure du débit des tuyauteries et conduits de ventilation pour l'air Nm3/h ou l'eau l/h, selon le modèle

Le rotamètre est un instrument pour déterminer le débit des fluides, c'est-à-dire des liquides ou des gaz des tuyauteries. Le rotametre de la série VS fonctionne selon le principe du corps en suspension. Dans un tube de mesure en plastique conique du rotamètre se trouve un corps en suspension qui est levé par l'inertie du propre fluide. La hauteur que le corps en suspension du rotamètre atteint, dépend du débit. Si le débit augmente, la résistance du flux augmente. Le corps en suspension du rotamètre monte et la surface entre le corps et le tube en verre augmente. La résistance du flux descend donc jusqu'à ce qu'elle soit identique à la somme de la force du poids du corps en suspension et la force ascensionnelle. le niveau comme mesure du débit peut se lire dans une échelle du rotamètre. Le rotamètre est donc disponible en différentes versions. Le rotamètre est livré par défaut dans une échelle en l/h pour l'eau ou en Nm³/h pour l'air. La lecture du débit est facilité par deux indicateurs de valeur théorique réglables, intégrés dans le rotamètre. Vous trouverez ici des plus amples informations sur les débitmètres.

Notice d'emploi du rotamètre PCE-VS  Notice d'emploi du rotamètre de la série PCE-VS  Notice d'emploi du rotamètre de la série PCE-VS  Notice d'emploi du rotamètre de la série PCE-VS  Notice d'emploi du rotamètre de la série PCE-VS

Rotamètre série PCE-VS
Rotamètre PCE-VS

- Capacité de lecture en l/h ou Nm3/h

- De haute résistance

- Résistante à la corrosion

- Haute reproductibilité

- Plage de 1,5 - 60.000 l/h

- Montage simple

- Aucune alimentation externe n'est nécessaire

- Classe de précision 4, selon VDI 3513

- Pour les milieux liquides et gazeux

- Réglage des indicateurs de la valeur théorique

- Corps flottant PVDF (polyfluorure de vivylidène)

Caractéristiques techniques

Série

VS11...

VS12...

VS13...



VS32...

VS33...

Propriétés

Précision

classe de précision 4, selon VDI 3513, page 2

Précision nominale 30ºC

PN 10

Température du milieu

0 ... 60 ºC

0 ... 100 ºC

0 ... 40 ºC

Tube de mesure

PA (Trogramid)

PSU (Polysuifon)

PVC

Corps flottant

PVDF (polyfluorure de vivylidène)

Anneau O

EPDM (Ethylène Propylène Diène type M ASTM)

Série VS1... (longueur = 335 mm)

Type

Valeur nominale

Plage pour l'eau

Plage pour l'air
0 ... 10 bar

VS 1_25A...

DN25

50 - 500 l/h

1,5 - 42 Nm3/h

VS 1_25B...

DN25

100 - 1000 l/h

2,5 - 87 Nm3/h

VS 1_32C...

DN32

150 - 1500 l/h

4 - 135 Nm3/h

VS 1_32E...

DN32

250 - 2500 l/h

7 - 237 Nm3/h

VS 1_40D...

DN40

200 - 2000 l/h

6 - 174 Nm3/h

VS 1_40F...

DN40

300 - 3000 l/h

9 - 324 Nm3/h

VS 1_40G...

DN40

600 - 6000 l/h

17 - 522 Nm3/h

VS 1_50G...

DN50

600 - 6000 l/h

17 - 525 Nm3/h

VS 1_50H...

DN50

1000 - 10000 l/h

29 - 903 Nm3/h

VS 1_50I...

DN50

1500 - 15000 l/h

53 - 1215 Nm3/h

VS 1_65J...

DN65

2000 - 20000 l/h

55 - 1635 Nm3/h

VS 1_65K...

DN65

3000 - 30000 l/h

80 - 2274 Nm3/h

VS 1_65L...

DN65

6000 - 60000 l/h

- - -

Avertissement:
Veuillez tenir compte des différentes plages de précision de l'air.
Les plages précises se trouvent ici
Notice d'emploi du rotamètre de la série PCE-VS

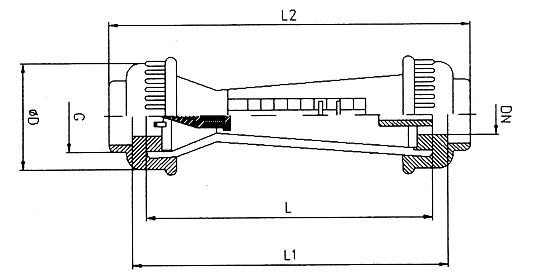

Dimensions VS1... (L = 335 mm)

Dimensions du rotamètre de la série PCE-VS

Indication de l'installation et du montage du rotamètre PCE-VS
Les rotamètres doivent s'installer en vertical et libres de tension.
Il est nécessaire de prévoir un parcours d'entrée et de sortie, entrée environ 10 x DN,
sortie environ 5 x DN

G

DN

L

L1

L2

ØD

1 1/2"

25

335

341

385

60

2"

32

335

341

393

72

2 1/4"

40

335

341

403

83

2 3/4"

50

335

339

417

103

3 1/2"

65

335

341

429

122

Série VS3... (longueur = 165...200 mm)

Type

Valeur nominale

Plage pour l'eau

Plage pour l'air
0 ... 10 bar

VS3_10P...

DN10

1,5 - 15 l/h

0,01 - 1,8 Nm3/h

VS3_10Q...

DN10

2,5 - 25 l/h

0,2 - 3,2 Nm3/h

VS3_10R...

DN10

5 - 50 l/h

0,5 - 6,4 Nm3/h

VS3_10T...

DN10

10 - 100 l/h

0,8 - 10 Nm3/h

VS3_15S...

DN15

8 - 80 l/h

0,6 - 9,5 Nm3/h

VS3_15U...

DN15

15 - 150 l/h

1,4 - 19 Nm3/h

VS3_15V...

DN15

20 - 200 l/h

1,5 - 25 Nm3/h

VS3_25U...

DN25

15 - 150 l/h

1,0 - 21 Nm3/h

VS3_25W...

DN25

30 - 300 l/h

1,5 - 35 Nm3/h

VS3_25A...

DN25

50 - 500 l/h

3 - 60 Nm3/h

VS3_25B...

DN25

100 - 1000 l/h

6 - 100 Nm3/h

Avertissement:
Veuillez tenir compte des différentes plages de précision de l'air.
Les plages précises se trouvent ici
Notice d'emploi du rotamètre de la série PCE-VS

Dimensions VS3... (L = 165...200 mm)

Dimensions du rotamètre de la série PCE-VS

Indication de l'installation et du montage du rotamètre PCE-VS
Les rotamètres doivent s'installer en vertical et libres de tension.
Il est nécessaire de prévoir un parcours d'entrée et de sortie, entrée environ 10 x DN,
sortie environ 5 x DN

G

DN

L

L1

L2

ØD

3/4"

10

165

171

199

35

1 "

15

185

191

223

43

1 1/2"

25

200

206

250

60

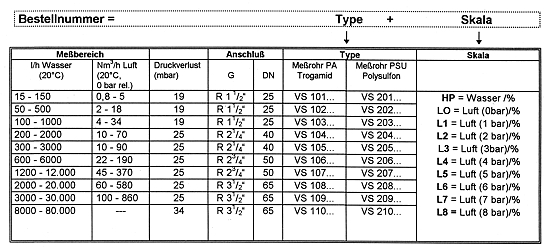

Exemple pour commander le rotamètre PCE-VS

Dimensions du rotamètre de la série PCE-VS

Avertissement:
Veuillez tenir compte des différentes plages de précision de l'air.
Les plages précises se trouvent ici
Notice d'emploi du rotamètre de la série PCE-VS

Matériau du tube
de mesure

Valeur nominale

Flotteur

Echelle

PA Trogamid

DN40 / 200 ... 20000

Standard

Eau l/h et %

VS11

40D

11

W0

Numéro de commande
VS11 40D 11 W0

Contenu de la livraison
1 x Rotamètre série PCE-VS

Composant supplémentaire
- Contacts d'alarme
Les contacts d'alarme VSK1 et VSK2 servent pour le contrôle externe du débit que vous souhaitez limiter. Ils s'introduisent dans le guide et peuvent s'ajuster à n'importe quelle valeur de l'échelle marquée. Un aimant connecté de façon fixe au corps flottant ouvre ou ferme un contact reed intégré dans le contact d'alarme. La fonction de commutation est stable. Cela signifie que l'état de commutation reste actif même si l'aimant est éloigné du contact. Quand un contact d'alarme est installé a posteriori, nous vous prions de tenir compte qu'il faut changer le corps flottant standard par le corps flottant avec un aimant.

Certificat de calibrage d'usine pour le rotamètre série PCE-VS.

Certificat de calibrage d'usine pour le rotamètre série PCE-V

Tension

max. 230 V AC

Puissance

max. 10 W / 12 VA

Courant

max. 0,5 A

Résistance de contact

200 mΩ

Résistance d'isolement

1011 mΩ

Température ambiante

0 ... 55 ºC

Type de protection

IP65, selon DIN 40050

Hystérèse de
commutation

1-2 mm
