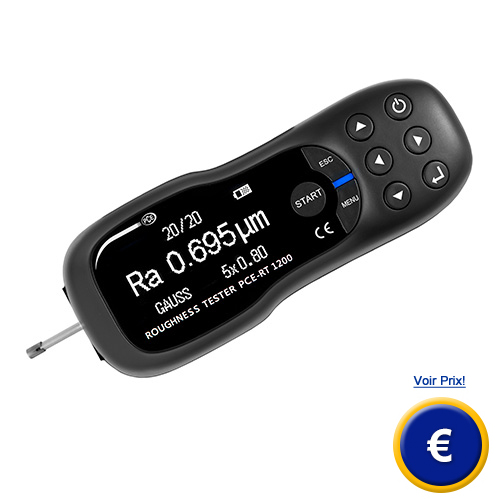

Rugosimètre PCE-RT 1200
rugosimètre portable pour la détection rapide de la rugosité (Ra, Rz, Rq y Rt)
à grand écran et port RS-232

Le rugosimètre PCE-RT 1200 remplit toutes les perspectives pour détecter la rugosité des surfaces. Vous pouvez analyser différents surfaces de matériaux avec ce rugosimètre. Comme indiqué sur cette page, vous pouvez mesurer jusqu'à 4 paramètres différents de rugosité avec ce rugosimètre et transmettre les données à un PC (avec le kit logiciel optionnel). Cela est surtout conseillé lors d'une utilisation du mesureur pour une série de mesures; par exemple, pour contrôler l'entrée de matériel du fournisseur ou pour déterminer le contrôle de qualité des produits propres en laboratoire. Le rugosimètre est bien entendu livré calibré d'usine. De plus, vous pouvez demander un calibrage de laboratoire pour le rugosimètre et un certificat ISO (à un coût supplémentaire). Vous trouverez sur ce lien autre type de rugosimètre.

Le rugosimètre ergonomique à interface pour le PC possède les caractéristiques suivantes:
- Très compact
- À usage facile
- Grand écran LCD
- 4 paramètres pour mesurer la rugosité
- Une indication de la position du pointeur palpeur
- Une déconnexion automatique après 5 min d'inactivité
  (à mémoire automatique du réglage de base)
- Un port RS-232 pour le transfert en ligne des données au PC
  (par exemple pour des mesures en série dans un laboratoire)
- Un accumulateur interne rechargeable (3000 mesures avec recharge [Ion-Lithium]))

Voir le manuel du rugosimètre

Unités de mesure du rugosimètre

Rz = profondeur de rugosité moyenne
La profondeur de la rugosité moyenne Rz est la moyenne arithmétique des plus grandes profondeurs de rugosité séparée de différents tronçons de mesure contigus.

Ra = valeur de la rugosité moyenne arithmétique
Ra est le paramètre de rugosité internationalement reconnu et utilisé. Il s'agit de la valeur moyenne arithmétique des valeurs absolues des variations du profil dans le tronçon de mesure. La valeur numérique mesurée est toujours inférieure à la valeur Rz obtenue dans le même profil de rugosité.

Caractéristiques techniques du rugosimètre

Paramètres de mesure

Ra, Rz, Rq, Rt

Plages de mesure

Ra, Rq: 0,005 ... 16,00 μm
Rz, Rt: 0,020 ... 160,0 μm

Résolution

0,001 μm jusqu'à la valeur de mesure de 10 µm
0,01 µm jusqu'à la valeur de mesure de 100 µm
0,1 µm pour une valeur de mesure supérieure à 100 µm

Précision

classe 2 selon la règlementation DIN 4772
(> ±10 %)

Unités

μm / μinch (sélectionnable)

Ecran

LCD, hauteur de digits de 10 mm
à illumination de fond

Longueurs d'ondes limites (3)
(cutt-off length)

0,25 mm; 0,8 mm et 2,5 mm à
avertissement automatique si une longueur
d'onde erronée est sélectionnée

Parcours de mesure

1 ... 5 longueurs d'onde limite

Parcours de palpation It

(1 ... 5) +2 ... 3 longueurs d'onde limite
(selon le filtre digital utilisé)

Vitesse de palpation

0,135 mm/s avec longueur d'onde limite: 0,25 mm
0,5 mm/s avec longueur d'onde limite: 0,8 mm
1 mm/s avec une longueur d'onde limite: 2,5 mm
Vitesse de recul 1 mm/s

Filtre digital

RC, PC-RC, GAUSS, D-P

Principe de mesure

inductif

Pointeur palpeur

diamant, rayon 5 µm, courbure à 90º

Perforations

 à partir de 6,0 mm, profondeur max. de 15 mm

Caractéristiques de l'écran

- valeurs de mesure
- paramètres (Ra, Rz, Rq ou Rt)
- Unités (µm ou µinch)
- filtres digitaux utilisés
- calibrage
- position du palpeur
- mémoire
- longueur limite d'onde
- plage de mesure

Port

RS-232, connexion directe à l'imprimante ou au
PC (adaptateur USB-RS232 optionnel)

Alimentation

accumulateur Ion-Lithium rechargeable,
1000 mHh, Chargeur: 240 V/ 50 Hz

Plage de température permise

0 ... +50 ºC

Humidité relative permise

<80 % H.r.

Dimensions

140mm x 52mm x 48mm
(rugosimètre sans palpeur)

Poids

420 g

Logiciel (optionnel)

Contenu de la livraison
1 x Rugosimètre PCE-RT 1200
1 x Micro palpeur
1 x Capuchon protecteur pour le palpeur
1 x Standard de rugosité
1 x Accumulateur rechargeable
1 x Chargeur
1 x Câble interface RS-232
1 x Tournevis
1 x Mallette de transport
1 x Notice d'emploi

Accessoires supplémentaires
- Certificat de calibrage ISO pour les entreprises désirant incorporer le rugosimètre au groupe d'outils de contrôle interne ou pour effectuer le recalibrage annuel. Le certificat ISO contient un calibrage de laboratoire et un document de contrôle avec toutes les valeurs de mesure. Les coordonnées de la société demandant sont aussi indiquées dans le certificat.

- Kit logiciel

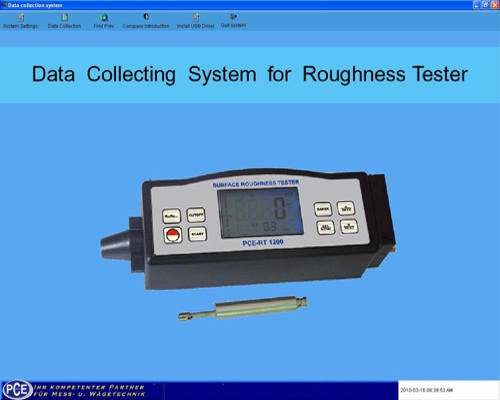

Le logiciel vous permet de transférer directement les données à l'ordinateur. Les données du rugosimètre peuvent aussi être transmises à d'autres programmes pour leur traitement. Vous pouvez présenter des diagrammes par rapport au temps ou sous forme de colonnes. Cela vous permet d'analyser et de documenter les valeurs de mesure.

- Adaptateur USB-RS232
Si vous désirez utiliser le rugosimètre par exemple pour des mesures sur le lieu de travail d'un client et vous désirez transmettre les données au portable, vous devrez utiliser un convertisseur de la RS-232 à l'interface USB.
