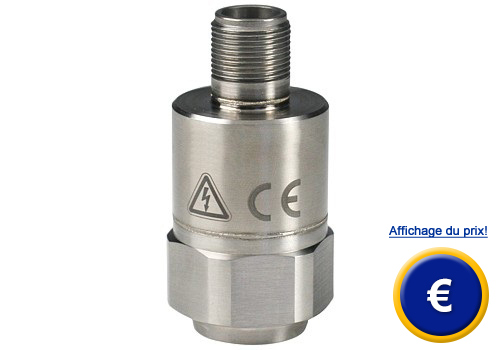

Transducteur de vibration PCB-686B01
transducteur de vibration intelligent et à usage multiple / réglage du seuil de commutation dans le transducteur même sans besoin de programmation / réglage du seuil de commutation grâce à un aimant externe alors qu'il est en fonctionnement

Le transducteur de vibration fournit la fiabilité et la durée caractéristique des commutateurs électroniques ainsi qu'un usage facile propre d'un transducteur de vibration. Le transducteur de vibration n'a besoin d'aucune alimentation supplémentaire; il n'a pas non plus besoin de pièces mécaniques pour les réglages des valeurs limites. Le transducteur de vibration intègre un capteur d'accélération de précision, un relais semi conducteur et des retards réglables. Cela permet de définir de façon plus précise les conditions de l'activation. Les résultats sont une précision supérieure, plus de reproductibilité et de fiabilité que les commutateurs mécaniques. De plus, il contrôle la vitesse de vibration, un signal de sortie beaucoup plus fiable pour l'évaluation de l'état de l'installation que le paramètre accélération. Le transducteur de vibration est intégré dans une carcasse en acier inoxydable robuste et hermétique, et il est donc apte pour un usage continu dans des milieux très adverses. Le système breveté MAVTTM(MAVTTM=Magnetic Adjustable Vibration Threshold) vous permet le réglage du seuil de commutation grâce à un aimant externe quand il est en fonctionnement. Le transducteur de vibration peut être installé et réglé dans une machine en fonctionnement sans avoir à la déconnecter. Des machines essentielles pour le travail quotidien, telles que des pompes, des moteurs ou des ventilateurs peuvent être maintenant contrôlées sans avoir besoin d'installations couteuses. Dans le lien suivant vous aurez une vision générale de tous les transducteurs de vibrations.

Vibromètre pour le corps humain selon la ISO 10326-1, 2631, 5349, 7096.

Voir / imprimer la notice d'emploi du transducteur de vibration
Voir ou imprimer la notice d'emploi du vibromètre Human.

- Réglage des valeurs limites d'alarme
- Activation magnétique (MAVTTM
- Transducteur de vibration piézoélectrique
  intégré
- Carcasse en acier inoxydable hermétique

- Technique de 2 conducteurs
- Apte pour l'usage continu dans des milieux
  très adverses
- Résultats consistants grâce au contrôle
  de la vitesse de vibration

Caractéristiques techniques

Seuil de commutation

0,65... 12,7 mm/s (pointe)
4,5... 90,0 mm/s (effectif)

Plage de fréquence (±3 dB)

3... 1000 Hz / 180... 60.000 r.p.m.

Histérère des valeurs limites d'alarme

3, 6 ou 10%

Niveau résiduel de vibration

selon le seuil d'alarme ou indépendant

Niveau résiduel de vibration (dépendant)

1... 40% du seuil d'alarme

MAVTTM

activé / désactivé

Interférences

<3 %

Retard du démarrage

3 ou 20 secondes

Activation retardée

activé / désactivé

Activation retardée (temps)

1... 60 s o 1... 30 min

Activation retardée (x limite d'alarme)

x2, x4, x8, bloqué

Retard de fonctionnement (alarme)

1... 60 secondes

Type de relais

interrupteur On/Off MOSFET à 1 pôle

Valeurs nominales du relais

24... 240 V AC/DC, 0,5 A

Contacts relais

contact pour le fonctionnement ou l'arrêt

Etat de bloquage du relais

activé ou désactivé

Plage de température (fonctionnement)

-40... +85 ºC

Plage de température (stocké)

-40... +125 ºC

Valeur limite (choc)

5000 g (pointe) / 49050 m/s2 (pointe)

Humidité (condensation)

0... 100 %

Tension d'alimentation

24... 240 V DC/AC 50... 60 Hz

Courant (relais fermé)

500 mA

Courant de fuite (relais ouvert)

1 mA

Isolement électrique (carcasa)

> 108 ohms

Taille (Hex)

31,8 mm

Hauteur

66 mm

Poids

148 g

Vis pour le montage

1/4 - 28 UNF-2B (perforation)

Paire de démarrage

2,7... 6,8 Nm

Capteur (interne)

capteur d'accélération piézoélectrique

Matériau de la carcasse

acier inoxydable

Joint

soudée hermétiquement

Connexion électrique

connexion électrique

Position de la connexion électrique

dans la pointe

Avec le procédé MAVTTM il est possible de spécifier automatiquement le seuil d'alarme in situ, sans avoir besoin de connaitre le niveau de vibration actuel du composant à vérifier. Pour cela, le transducteur de vibration s'installe sur une machine en fonctionnement et l'aimant se situe sur le point signalé pour qu'il fasse contact. Cela fait mettre en marche la détermination du niveau de vibration, le point de commutation se fixe exactement sur la valeur double. Pour ce procédé, le transducteur de vibration doit être séparé du circuit de vérification de la machine. Grâce à cette fonction, il est possible de protéger n'importe quelle machine en très peu de temps. Le procédé MAVTTM a des avantages lors du réglage du seuil d'alarme de façon précise quand le transducteur est monté sur un vibrateur industriel calibré.

Vous pouvez observer ici le transducteur de vibration utilisé dans un moteur

Vous pouvez voir ici le transducteur de vibration utilisé dans un moteur

Vous pouvez voir ici le croquis technique du transducteur de vibration PCB-686B01

Vous pouvez voir ici le croquis technique du transducteur de vibration PCB-686B01

Contenu de la livraison
1 x transducteur de vibration PCB-686B01, 1 x câble de 3 m, 1 x plaque de montage M6 x 1,0 et notice d'emploi

Accessoires optionnels

Image du logiciel du transducteur de vibration PCB-686B01

Avec le kit de programmation optionnel vous pouvez programmer et régler n'importe quelle fonction du transducteur de vibration à travers du port USB. L'usager peut lire à travers de son PC les réglages actuels et définir les nouveaux paramètres. De cette façon vous pourrez activer et désactiver les transducteurs suivants: seuil d'alarme et hystérèse / retard d'actionnement, alarme et déconnexion / contact d'activation et de désactivation / blocage ou déblocage du relais / seuil d'arrêt.

Information technique de notre transducteur de vibration PCB-686B01
