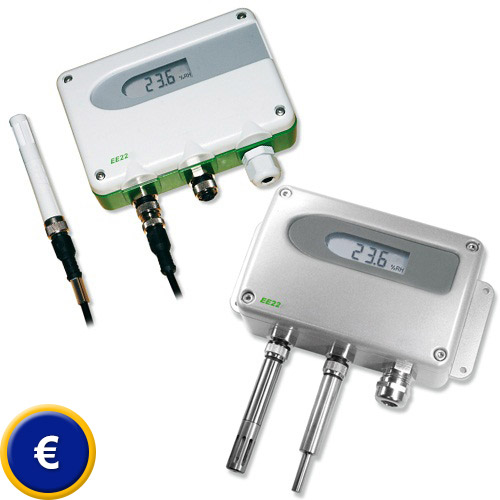

Capteur multifonction pour l'humidité et la température EE 22
capteur multifonction d'humidité et température / capteurs interchangeables /
version en plastique ou métallique / écran intégré

Le capteur multifonction d'humidité et de température EE 22 s'utilise pour contrôler les entrepôts ou les processus de production. Grâce à sa construction robuste, vous pouvez utiliser ce capteur multifonction d'humidité et de température presque partout. En plus de la possibilité de monter l'appareil au mur, vous pouvez aussi le poser sur une réglette de montage selon la règlementation DIN EN 50022. L'écran incorporé permet une lecture rapide de la température et de l'humidité de l'air, ce qui fait de ce capteur d'humidité et de température multifonction un instrument de mesure précieux pour le domaine des processus de production. Le capteur d'humidité et de température multifonction fonctionne sur une plage de mesure de 0 à 100% H.r. et -40 ºC à 80 ºC. Les capteurs peuvent se monter directement sur l'appareil ou à distance du capteur multifonction, ce qui permet de contrôler par exemple une chambre froide de l'extérieur, sans avoir besoin de situer le capteur multifonction de l'humidité et la température dans un entrepôt frigorifique. Différents filtres permettent l'usage dans des domaines adverses et garantissent les valeurs de mesure précises. Le capteur d'humidité et de température multifonction possède une sortie analogique de courant de 4 à 20 mA ou de tension de 0 à 1 V ou de 0 à 10 V. Cette propriété donne au capteur multifonction beaucoup de flexibilité lors de la connexion à un système de régulation. Vous pouvez commander le capteur d'humidité et de température multifonction EE 22 en version plastique ou métallique. La surface lisse de la carcasse métallique permet une utilisation dans des salles blanches. Ces caractéristiques permettent au capteur d'humidité et de température multifonction d'être un convertisseur de signal très précis pour-être utilisé de façon universelle. Les capteurs de référence pour le EE 22 permettent à l'usager d'avoir un contrôle immédiat des indicateurs digitaux et d'être précis. Ici vous trouverez d'autres modèles de capteurs multifonction.

Voir / imprimer la notice d'emploi du capteur d'humidité et de température multifonction EE 22

- Plage de mesure de 0 ... 100 % H.r.

- En option avec un écran intégré

- Différents filtres pour les têtes

- Sortie de courant ou de tension

- Carcasse métallique ou en plastique IP 65

- Capteur de température Pt1000 (-40 à +80ºC)

- Pour fixer au mur ou sur une réglette de
  montage

- Couche optionnelle des capteurs

Caractéristiques techniques

Capteur

HC105

Plage

0 ... 100 % H.r.

Précision (-15 ºC ... 40 ºC / ≤90 % H.r.)

±1,5 + 0,5 % de la valeur de mesure % H.r.

Précision (-15 ºC ... 40 ºC / ≤90 % H.r.)

±2,5 ... 100 % H.r.

Précision (-40 ºC ... 80 ºC)

±1,7 + 1,5 % de la valeur de mesure % H.r.

Influence de la température

typ. 0,006 % H.r. / ºC

Temps de réponse avec un filtre à grillage métallique

<20 s (a 20 ºC / t₉₀)

Température

Capteur

Pt1000 (précision classe A, DIN EN 60751)

Plage

Capteur fixe: -40 ... +60 ºC
Capteur déplacé: -40 ... +80 ºC

Précision

Influence de la température de l'électronique

typ. 0,007 ºC / ºC

Temps de réponse

avec des capteur de température et
d'humidité combinado: T₆₃: tipo. <3min
con capteurs separados de la température
et l'humidité: T₆₃: typ. <6min

Sorties

0 ... 100% H.r. / xx ... yy ºC
(selon le code de la commande)

0 - 1 V (-0,5 mA <I_L <0,5 mA)
0 - 10 V (-1 mA <I_L <1 mA)
4 - 20 mA (deux fils; R_L <500 Ω)

Sensibilité de la température des sorties analogiques

max. 0,2 mV / ºC
respectivement max.1 µA / ºC

Résolution

Sortie de courant: 4,3 µA

Sortie de tension: 0,6 mA

Observations générales

Tension d'alimentation
sortie de 0 V a 1 V
sortie de 0 V a 10 V
sortie de 4 mA ... 20 mA

10 V ... 35 V DC ou 9 V ... 29 V AC
12 V ... 35 V DC ou 15 V ... 29 V AC
15 V ... 35 V DC

Charge pour 4 mA ... 20 mA

Alimentation

typ. 10 mA DC et. typ. 20 mA_effAC

Connexions

Terminal de la vis max. 2,5 mm²

Presse-étoupe

M16 x 1,5 ou connecteur
(type: Lumberg, RSF 50/11)

Matériau
Carcasse
Capteur

PC ou Al sI 9 Cu 3
PC ou acier inoxydable

Type de protection carcasse

IP 65

Compatibilité électromagnétique

EN61326-1, EN61326-2-3, milieux industriels

Température de fonctionnement du capteur

-40 ºC ... 60 ºC / 80 dans la version à distance

Température de fonctionnement de l'électronique

-40 ºC ... 60 ºC

Température de stockage

-40 ºC ... 60 ºC

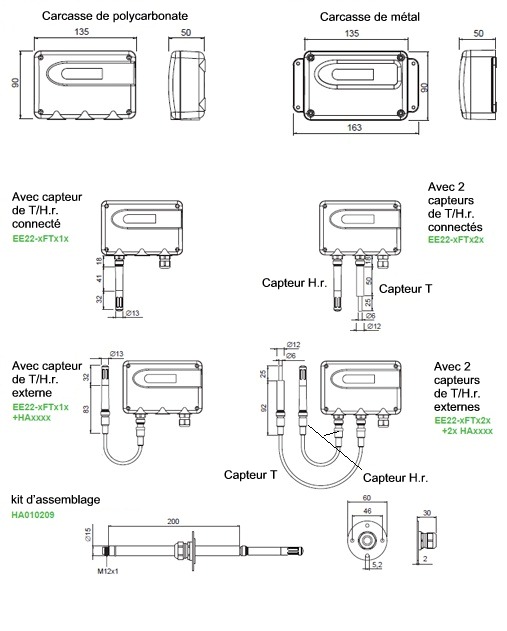

Dimensions

Contenu de la livraison
1 x Capteur d'humidité et de température multifonction EE 22, notice d'emploi

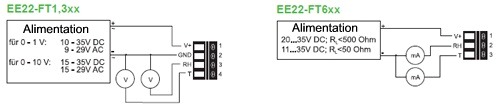

Vous pouvez voir ici les possibilités de connexion du
capteur d'humidité et de température multifonction EE 22
