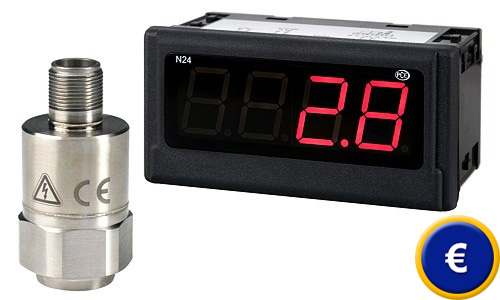

Capteur de vibration à écran PCB-M641B01
capteur de vibration à usage multiple à écran digital pour les moteurs, les ventilateurs, les soufflets / plage de mesure de 0... 25,4 mm/s / avec une valeur limite d'alarme prédéfinie de 4,5 mm/s

Le capteur de vibration à écran digital a été conçu pour contrôler dans l'industrie des machines telles que les moteurs, ventilateurs, soufflets, etc... Au moment de détecter la vitesse de vibration avec le capteur de vibration la plage de fréquence de 10... 1 kHz est tenue en compte. Conformément à la norme ISO 10816-3. Grâce au circuit conventionnel de 4 … 20 mA, le capteur de vibration peut être connecté à n'importe quel contrôleur normal. Pour cela, le capteur de vibration se fixe dans la machine à vérifier. Le capteur de vibration détecte les oscillations de la machine et les convertit en un signal électrique. Le contrôle constant avec le capteur de vibration permet de détecter par avance les possibles défauts des machines. Cela permet à la fois de prévoir au préalable les travaux de maintenance et de réparation, ce qui évite d'avoir à stopper les machines ou l'installation, en évitant ainsi des pertes économiques. Ce principe est très utile dans le secteur du contrôle des machines. Dans le lien suivant, vous aurez une vision générale des capteurs de vibration et d'oscillation.

Capteur de vibration PCE-M641B01

- Valeurs limites d'alarme prédéterminée sur
  4,5 mm/s
- Capteur en acier inoxydable
- Sortie analogique 4... 20 mA
- A écran digital
- Plage de mesure de 0... 25,4 mm/s

- Hauteur des digits: 20 mm
- Ecran LED à 4 digits

Voir / imprimer la notice d'emploi du
capteur de vibration à écran
PCB-M641B01
Voir / imprimer la notice d'emploi du capteur de vibration à écran

Caractéristiques techniques

Capteur

Plage de mesure

0... 25,4 mm/s

Plage de fréquence

10 Hz... 1 kHz

Sortie

4... 20 mA

Résolution

0,13 mm/s rms

Reproductibilité

±1 %

Plage de température

-40... +85 ºC

Tension de alimentation

12.. 30 VDC

Durée de réponse (dans 2 % de la valeur)

<15 s

Isolement électrique

>108 ohms

Dimensions

25,4 x 66 mm

Poids

131 g

Vis pour le montage

1/4-28 UNF

Couple de serrage

4... 7 Nm

Matériau de la carcasse

acier inoxydable

Connexions

2-Pin MIL-C-5015

Position de la connexion

en haut

Connexions électriques (Pin A)

4... 20 mA Pos (+)

Connexions électriques (Pin B)

4... 20 mA Neg (-)

Ecran

Alimentation

230 V AC

Ecran

LED à 4 digits

Plage d'indication

0... 25,4 mm/s

Hauteur des digits

20 mm

Protection

parte frontal IP20

Dimensions

96 x 48 x 64 mm

Conditions environnementales

-10... +55 ºC / 0... +90 % H.r.

Montage

Cadre pour le montage avec des vis de fixation,
 connexion avec des réglettes de bornes

Poids

environ 250 g

Vous pouvez voir ici le design technique du capteur de vibration et de l'écran

Vous pouvez voir ici le design technique du capteur de vibration et de l'écran

Contenu de la livraison
1 x capteur de vibration PCB-M641B01, 1 x indicateur digital N24, 1 x câble de 3 m, 1 x plaque de montage M6 x 1,0, notice d'emploi

Valeurs limites ISO 10816 pour la vitesse de vibration

Valeurs limites ISO 10816 pour la vitesse de vibration

Information technique de notre capteur de vibration
