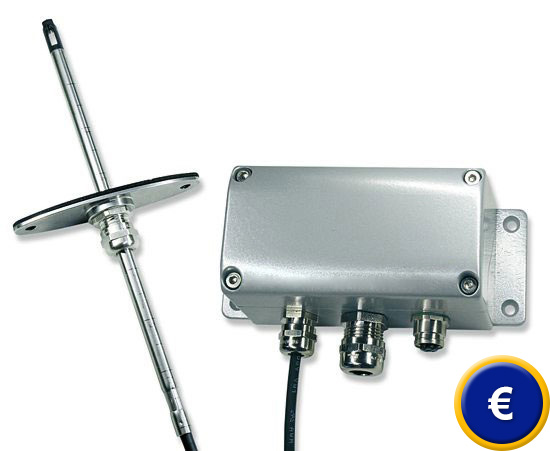

Transducteur de vitesse et débit de l'air EE 75
transducteur pour la mesure de la vitesse de l'air et de la température / écran optionnel / technologie à pellicule fine / compensation de la température / calcul interne du flux volumétrique

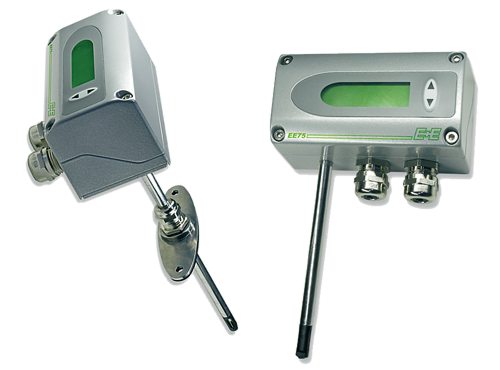

Ce transducteur de vitesse et de débit de l'air EE 75 détermine avec précision les valeurs de mesure dans une vaste plage de température et de débit. Le capteur à fil thermique avec une technologie à pellicule fine permet la mesure de faibles vitesses de l'air. Vous pouvez de même mesurer de hautes vitesses du flux de l'air; jusqu'à un maximum de 40 m/s. La carcasse est en métal robuste et elle est disponible en différentes versions. En plus de la possibilité d'un montage mural ou sur des canaux avec un capteur fixe, vous pouvez utiliser un capteur déplacé. Pour des systèmes de surpression vous pouvez commander le montage en version étanche. La vaste plage de température de ce transducteur de vitesse et débit de l'air de -40 à +120 °C permet un vaste usage dans l'industrie. La dépendance de la température s'élimine presque entièrement grâce à une compensation de la température automatique. Pour lire directement les valeurs de mesure in situ, vous pouvez commander le modèle avec un écran optionnel. Les applications typiques sont: le contrôle de systèmes de ventilation, contrôle de filtres, mesure du débit dans les processus de combustion. Dans le lien suivant, vous trouverez d'autres modèles de transducteurs de débit le plus adapté à vos besoins.

Voir / imprimer la notice d'emploi du transducteur de vitesse et du débit de l'air EE 75

- Plage de mesure de 0... 40 m/s
- Plage de température -40... 120 ºC
- Sonde déplaçable jusqu'à 10 m
- Montage et maintenance simple

- Montage mural ou sur un canal
- Calcul du flux volumétrique
- Faible dépendance de l'angle du courant
- Courant de déconnexion minimum

Caractéristiques techniques

Plage de mesure

0... 2 m/s
0... 10 m/s
0... 40 m/s

Précision
(dans l'air à 25 ºC, 45 % H.r., 1013 hPa)

0,6... 2 m/s: ±0,03 m/s

0,15... 10 m/s: ±
(0,1 m/s + 1% de la valeur de mesure)

0,2... 40 m/s: ±
(0,2 m/s + 1 % de la valeur de mesure)

Influence de la température en électronique

typ. -0,005 % de la valeur de mesure / ºC

Influence de la température dans les capteurs de l'angle du courant

±0,1 % de la valeur de mesure / ºC
<3 % pour à <20 º

Dépendance de la direction du courant

<3 %

Temps de réponse T90

<1,5... 40 s (configurable)

Température

Plage de mesure Sonde

-40... 120 ºC

Câble du capteur

-40... 105 ºC

Electronique

-40... 60 ºC

Electronique de l'écran

-30... 60 ºC

Précision à 20 ºC

±0,5... 60 ºC

Influence de la température en électronique

typ. 0,01 ºC / ºC

Temps de réponse T90

-30... 60 ºC

Sorties
(les signaux de sortie et la portée de reproduction
peuvent se régler librement sur les plages indiquées ci-dessous)

Tension

0 - 10 V (par exemple 0 - 5 V, 1 - 5 V, etc)
-1 mA <IL <1 mA

Courant (3 fils)

0 - 20 mA (par exemple.: 4- 20 mA, etc)
RL <350 Ω

Reproduction v

0... 2 /10 / 40 m/s

Reproduction T

-40... 120 ºC

Reproduction Vol

0... 10.000 m3/min

Observations générales

Tension d'alimentation

24 V DC/AC ±20%

Courant d'entrée

max. 100 mA, avec écran: max.160 mA

Connexions

Terminal à vis max. 1 mm2

Compatibilité électromagnétique

EN61326-1; EN61326-2-3

Plage de pression

Forme de construction E et P étanches
jusqu'à 10 bar

Matériau:
Carcasse / type de protection
Tube du capteur

métal (AISi3Cu) / IP65
acier inoxydable

Tête explorateur

PBT (poly-butylène téréphtalate)

Interface

USB 1.1

Contenu de la livraison
1 x transducteur de vitesse et débit de l'air EE 75, notice d'emploi

Vous pouvez voir ici d'autres versions disponibles du transducteur de vitesse et de débit de l'air
