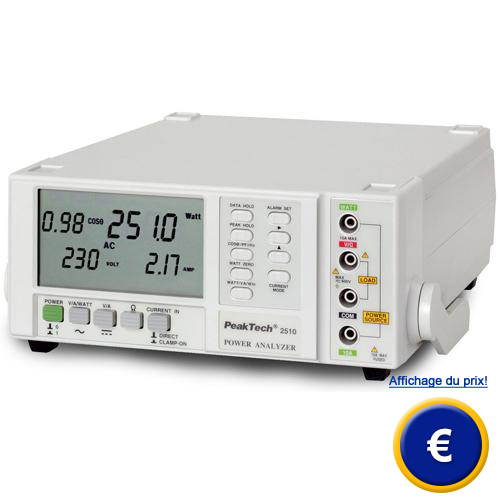

Analyseur de puissance de table PKT-2510
analyseur de puissance à usage universel à interface RS-232
et logiciel d'évaluation pour analyser la puissance de consommation

L'analyseur de puissance PKT-2510 est un analyseur de puissance de table qui mesure la puissance effective, la puissance apparente, le facteur de puissance, la consommation énergétique, le courant et la tension alternative, le courant et la tension continue, la résistance et la fréquence. La mesure du courant et de la puissance peuvent s'effectuer de façon directe avec les câbles de vérification de la livraison ou de façon indirecte avec les pinces de mesure du courant. L'analyseur de puissance permet aussi de connecter des convertisseurs de courant industriels avec une relation de transmission de 100/5 A ou de 1000/5 A. Son grand écran LCD à lecture facile et de 93 x 52 mm donne plusieurs résultats à la fois, comme par exemple les watts, cos φ, ACV, ACA. Grâce à l'adaptateur de courant optionnel PCE-PA ADP il est possible de brancher des appareils avec des prises de terre (jusqu'à 16 ACA) de façon simple et sûre pour mesurer et analyser grâce à l'analyseur de puissance. L'appareil a une interface de données RS-232, et grâce au logiciel vous pourrez effectuer le transfert de données au PC pour pouvoir les élaborer et les garder plus facilement. L'analyseur de puissance est donc l'appareil parfait pour une utilisation en atelier ou pour mesurer la puissance, ainsi que pour détecter des failles des appareils in situ. Il existe un autre type d’analyseur de puissance qui n’est pas de table et qui peut facilement se transporter d’un endroit à l’autre. Un autre type d'analyseur de puissance est le modèle PCE-360 qui est un analyseur de puissance en temps réel. Il possède en plus une mémoire de données et un logiciel pour transférer les données enregistrées au PC. Vous pourrez aussi voir ci-dessous un autre type d’analyseur de puissance de type pince qui mesure la puissance et l’énergie et possède une mémoire et un USB. Et si ce dont vous avez besoin est d’analyser et de mesurer des harmoniques, cet analyseur de puissance et harmoniques triphasé peut vous intéresser. Vous aurez sur le lien suivant une vision générale où vous pourrez trouver l'analyseur de puissance dont vous avez besoin.

- Fonction multimètre

- Mesure du courant direct connectant une
  tête pulpeuse ou une pince de courant

- Mesure de puissance effective et apparente

- Mesure du facteur de puissance

Voir / imprimer la notice d'emploi de
l'analyseur de puissance

- Mesure de la consommation énergétique (kWh)

- Maintenance des valeurs / valeur de pointe

- Fonction Hold / Fonction d'alarme High / Low

- Interface RS-232

- Alimentation secteur ou par batteries

- Sécurité: IEC-1010-1; CAT II 600 V

La photo montre l'adaptateur de courant optionnel PCE-PA ADP

Adaptateur pince ampèremétrique pour des mesures indirectes du courant jusqu'à 1000A sans interruption du conducteur.
  - Plage: 200 / 1000 DCA / ACA
  - Exactitude: ± 1,5 / 2 %
  - DCA réglage zéro
  Dimensions: 190 x 64 x 33 mm
  Diamètre du conducteur maximum: 33,5 mm

Adaptateur pince ampèremétrique pour
l'analyseur de puissance PKT-2510

Les photos ci-dessus montrent le logiciel d'analyse qui est livré avec l'analyseur de puissance. Il est possible de représenter 4 valeurs de mesure à la fois et l'indicateur graphique permet de réaliser facilement des enregistrements de longue durée qui pourront être évalués a posteriori.

Caractéristiques techniques

Fonction

Plage de mesure; Précision; Résolution

Mesure de la puissance réelle (AC, puissance de valeur réelle), mesure directe

1 W... 6 kW; 1 W; ±1,5 % + 1 dgt.

Mesure de puissance réelle (AC, puissance de valeur réelle), avec adaptateur externe ou convertisseur de courant

1 W... 999,9 kW; 1 W; ±1,5 % + 1 dgt.

Mesure de puissance apparente (AC)

0,01 VA... 9,999 kVA; 0,01 VA; ±1,5 % +1 dgt.

Facteur de puissance (cos φ)

0,00... 1,00; 0,01; ±1,5 % + 2 dgt.

Compteur de KWh

0,001 Wh... 9999 kWh; 0,001 Wh; ±1 % + 1 dgt.

ACV / DCV

0,1 V... 600 V; 0,1 / 1 V; ±1 % + 1 dgt.

ACA eff/rms
DCA eff/rms

directe max. 10 A; 10 mA,
à tête d'induction max.
1000 A;1 A; ±1 % + 1 dgt.

ACA avec la pince

jusqu'à 2000 A (selon la pince)

Fréquence

10,0... 999 Hz; 0,1 Hz; 1 % + 1 dgt.

Ohms

1 Ω... 19,99 kΩ; 1 / 10 Ω; ±1 % +1 dgt.

Ecran

LCD multifonctionnel de 93 x 52 mm

Conditions environnementales

max. 80 % H.r. / 0... +50 °C

Alimentation

6 piles AA de 1,5 V o avec adaptateur secteur

Dimensions

280 x 210 x 90 mm

Poids

1600 g

Exemples d'usage

Sur l'image d'à côté vous pourrez voir l'analyseur de puissance PKT-2510 dans une réparation d'ordinateurs. En utilisant l'adaptateur au courant, il est possible d'effectuer des mesures de la consommation et des mesures de puissance sans avoir besoin d'utiliser de nombreux câbles de façon rapide et simple face aux tensions de contact.

Vous pouvez voir ici le grand écran LCD de l'analyseur de puissance qui donne de nombreuses informations. Il est possible de montrer jusqu'à 4 valeurs de mesure de façon simultanée. Le mode d'indication dépend de la fonction donnée.
De plus, vous pouvez apprécier parfaitement l'adaptateur de courant optionnel. Il suffit d'introduire l'adaptateur dans la prise et de brancher l'appareil à cet adaptateur avec la prise de terre.

Dans ce cas il s'agit de vérifier la puissance calorifique d'un thermo ventilateur électrique une fois réparé avec notre analyseur de puissance PKT-2510. Vous pouvez ici aussi apprécier l'utilité de l'adaptateur de courant, puisqu'il a un montage très simple avec une sécurité maximale, sans avoir des extrémités de câbles ouverts. Grâce à l'analyseur de puissance, vous pourrez vérifier directement de façon très précise, sûre et simple tout type de petits électroménagers jusqu'à 16 A, ainsi que des appareils à haute consommation (tels que des pinces ou des convertisseurs de courant).

Contenu de la livraison
Analyseur de puissance PKT-2510, set de câbles d'essai, câble RS-232, logiciel d'analyse, 6 piles et notice d'emploi

Accessoires optionnels
- Adaptateur de courant pour mesurer des charges avec des prises de terre de façon rapide et sûre
- Pince ampèremétrique pour des mesures inductives de courant jusqu'à 1000A
- Calibrage de laboratoire avec un document de calibrage inclus et un certificat ISO. Le certificat de
  calibrage ISO peut se réaliser en tension (AC / DC) ou en courant (AC / DC).
- Accessoire de secteur pour l'utiliser de façon stationnaire


Le principe de la mesure de puissance


Développement des plusieurs magnitudes qu'on peut évaluer avec notre analyseur de puissance

Définitions d'intérêt:
Dans des mesures de puissance dans des réseaux de tension continue, la puissance se calcule facilement par la formule P=U * I, c'est-à-dire, le produit de la tension électrique U et du courant électrique I. S'il y a un angle de phase entre le courant et la tension dans des tensions alternatives (par exemple tension alternative de 50 Hz), il faudra en tenir compte lors de la mesure de la puissance effective.
L'analyseur de puissance montre donc une voie de courant et de tension pour mesurer la puissance électrique de façon combinée. La magnitude indiquée P (puissance effective) correspond au produit des deux magnitudes, comme représenté antérieurement.
Dans la pratique, trois types de puissance sont différentiés:
-Puissance apparente S mesurée en VA
-Puissance effective (et puissance continue) P
 mesurée en W (Watt)
-Puissance réactive Q mesurée en VAR (Volt-
 Ampère- Réactive)

Fonctionnalité de l'analyseur de puissance

3.1 Ecran LCD
3.2 Interrupteur d’alimentation
3.3 Commutateur pour AC V/A/W
3.4 Commutateur pour DC V/A
3.5 Commutateur pour les ohms
3.6 Commutateur pour entrée de courant
3.7 Interrupteur pour W / VA / Whr
3.8 Interrupteur pour la remise à zéro watts
3.9 Interrupteur pou COS Phi / Hz
3.10 Touche de mémoire pour la valeur de pointe
3.11 Touche de mémoire pour la valeur de mesure
3.12 Interrupteur pour le mode courant
3.13 "∋" Touche (réglage de l’alarme)
3.14 ">" Touche (réglage de l’alarme)
3.15 Interrupteur d’alarme
3.16 Prise d’entrée pour les watts
3.17 Prise d’entrée pour les ohms
3.18 Prise d’entrée pour COM
3.19 Prise d’entrée pour le courant (direct)
3.20 Prises d’entrée pour la pince de courant
       (indirect)
3.21 Prise d’entrée pour l’alimentation de courant
       externe 9 V
3.22 Interface RS-232
3.23 Couvercle de la batterie

Préparation pour réaliser une mesure

Pour réaliser une mesure correcte avec l’analyseur de puissance PKT-2510 il vous faudra suivre les points suivants:

Commutateur pour V/A/W
Utiliser l’interrupteur pour passer aux plages de mesure de la tension, du courant, de la puissance AC (3-3).

Commutateur pour V/A
Utiliser l’interrupteur pour passer aux plages de mesure de la tension et du courant DC (3-4).

Commutateur pour les ohms
Utiliser l’interrupteur pour passer aux plages de mesure de la résistance (3-5).

Commutateur pour l’entrée de courant (directe ou indirecte)
Utiliser l’interrupteur pour sélectionner entre l’entrée de courant (10A) directe ou indirecte des pinces de courant (1000A) avec AC et DC (3-6).

Touche watts/VA/Whr
Utiliser l’interrupteur pour sélectionner la puissance active, la puissance apparente ou le compteur de watts par heure (3-7).

Touche de remise à zéro watts
Appuyer sur la touche pour la remise à zéro de l’indicateur de watts avec entrée de signal ouverte (3-8)

Touche COS Phi/Hz
Utiliser l’interrupteur pour changer l’indication entre la fréquence (Hz) et COS Phi dans le mode de mesure de la puissance active (3-9).

Touche Peak Hold (mémoire de valeur maximum)
Avec la touche PEAK (3-10) vous pouvez activer et désactiver la valeur maximum mémorisée. Quand la fonction est activée, il apparait sur l’écran "PK.H". Cette fonction peut s’utiliser uniquement sur les plages AC avec une puissance active et apparente.

Touche DATA HOLD (mémoire de valeurs)
Avec la touche Data-Hold (3-11) vous pouvez activer et désactiver la mémoire de valeurs. Il appareil uniquement sur l’écran "Hold" quand la fonction est activée. Les valeurs de mesure actuelles se bloquent sur l’écran. Cette fonction ne peut pas s’utiliser pour la mesure de la résistance.

Touche CURRENT MODE (mode courant)
En appuyant sur la touche CURRENT MODE (3-12) vous vous connectez à la mesure (jusqu’à 2000A) pour le convertisseur de courant industriel avec une relation de transmission de 1000/5A ou 100/5A. L’indication correspondante apparait sur l’écran.

ALARM SET / ∋ / > - Touches
Appuyer sur la touche ALARM SET (3-15), pour atteindre le mode de réglage de l’alarme. Appuyer une fois pour "max.", appuyer à nouveau pour "min." et appuyer une troisième fois pour sortir de ce mode. Avec la touche "∋" (3-13) et la touche ">" (3-14) vous règlerez la valeur limite maximum et minimum de l’alarme. Cette fonction est uniquement disponible pour des mesures de puissance.

Calibrage et certificat ISO
Il vous est possible d'obtenir un certificat de calibrage ISO pour l'analyseur de puissance. Un protocole de contrôle avec les coordonnées de votre entreprise sera délivré dans lequel le certificat et le calibrage de laboratoire d'analyseur de puissance y seront indiqués, qui pourra appartenir à votre base interne de contrôleurs ISO et avec lesquels il est prouvé que l'analyseur de puissance ont la possibilité de récupération du patron de mesure national. Pour de plus amples informations à ce sujet:

Calibrage: Contrôle de la correction des magnitudes de mesure d'analyseur de puissance, sans intervention dans le système de mesure. Ou bien: détermination de la déviation systématique de l'indicateur par rapport à la valeur réelle de la magnitude de mesure.

Document ou certificat de calibrage: il documente les caractéristiques techniques d'analyseur de puissance correspondants ainsi que la possibilité de récupération du patron de mesure national.

Intervalle de calibrage: Pour pouvoir effectuer des mesures correctes durables, l'analyseur de puissance doivent se contrôler ou se calibrer périodiquement. Cette période de temps d'analyseur de puissance s'appelle intervalle de calibrage. Il n'est pas possible de déterminer précisément le moment où il faut effectuer le recalibrage d'analyseur de puissance. Pour pouvoir fixer l'intervalle, il faut prendre en compte les points clés suivants:

- Rendement d'analyseur de puissance
- Fréquence d'utilisation d'analyseur de puissance
- Conditions environnementales d'analyseur de puissance
- Stabilité des calibrages précédents d'analyseur de puissance
- Précision de mesure requise d'analyseur de puissance
- Déterminations du système de garantie de qualité des entreprises

Cela signifie qu'il s'agit à l'usager même de fixer et de contrôler l'intervalle entre deux calibrages pour l'analyseur de puissance. Nous conseillons d'établir un intervalle de calibrage d'entre 1 et 3 ans. De plus, nous mettons toute notre aide professionnelle à disposition du client pour l'aider à répondre à toutes ses questions pour ce qui concerne le difficile procédé d'établissement de cet intervalle de calibrage de cet analyseur de puissance.

Qu’est-ce que la puissance électrique?

 - Notion d’énergie
Pour comprendre ce qu’est la puissance électrique il est d’abord nécessaire de connaitre le concept d’ “énergie”, qui n’est autre que la capacité d’un mécanisme ou d’un dispositif électrique quelconque à effectuer une tâche.
En connectant un appareil ou un consommateur électrique à un circuit alimenté par une source de force électromotrice, telle qu’une batterie, l’énergie électrique fournie coule par le conducteur, permettant que, par exemple, une ampoule d’illumination transforme cette énergie en lumière et chaleur ou qu’un moteur puisse faire bouger une machine.
Selon la définition de la physique, l’énergie ne se crée pas, elle ne se détruit pas, elle se transforme. En ce qui concerne l’énergie électrique, cette transformation se manifeste par l’obtention de la lumière de la chaleur, du froid, du mouvement (d’un moteur), ou par une autre tâche utile qu’un dispositif quelconque connecté à un circuit électrique fermé puisse réaliser.
L’énergie utilisée pour réaliser une tâche quelconque se mesure en “joule” et est représentée par la lettre “J”.

 - Puissance électrique
La puissance est la vitesse à laquelle se consomme l’énergie. Si l’énergie était un liquide, la puissance serait les litres par seconde que verse le réservoir qui le contient. La puissance se mesure en joule par seconde (J/sec) et est représentée par la lettre “P”.
Une J/sec équivaut à 1 watt (W), donc, quand on consomme 1 joule de puissance en une seconde, nous dépensons ou consommons 1 watt d’énergie électrique.
L’unité de mesure de la puissance électrique “P” est le “watt”, et est représentée par la lettre “W”.

Attention dans l'usage de l'analyseur de puissance / avertissement de sécurité:
- N'utilisez pas l'analyseur de puissance, ni les pinces ni le câble si vous observez qu'ils sont
  endommagés.
- Faites très attention surtout au moment d'effecteur des mesures dans des conducteurs de
  platines et des conducteurs de Bus.
- Pour éviter des dommages dans l'analyseur de puissance, veuillez effectuer uniquement
  des mesures dans les plages spécifiées (en évitant les limites des plages). Tenez toujours compte
  des indications d'avertissement.
- N'exposez pas l'analyseur de puissance à des températures extrêmes, à la radiation solaire directe,
  à l' humidité relative extrême ou à l'eau.
- Evitez les secousses extrêmes. Posez toujours l'analyseur de puissance avec précaution.
- Avant de l'allumer, il faudra stabiliser l'analyseur de puissance à température ambiante (important
  quand il est transporté des endroits froids à chauds et vice versa).
- Les travaux de réparation et de maintenance, ainsi que la simple ouverture de l'analyseur de
  puissance ne doivent être réalisés que par des techniciens qualifiés de PCE-France.
- N'appuyez pas l'analyseur de puissance avec sa partie frontale contre la surface de travail pour éviter
  de possibles dommages dans le dispositif de commande.
- Utilisez l'analyseur de puissance à l'intérieur des bâtiments. En cas de le faire à l'extérieur, utilisez-
  le uniquement dans des conditions environnementales sèches.
- N'exposez pas l'analyseur de puissance durant son utilisation à des radiations solaires directes,
  hautes températures, humidité élevée ou humidité de condensation.
- l'analyseur de puissance n'est pas protégé contre la poussière et l'eau (prenez cela bien en compte).
- N'exposez pas l'analyseur de puissance à des zones corrosives ou à des gaz explosifs.
- N'utilisez jamais l'analyseur de puissance avec les mains humides.
- Utilisez toujours les vêtements de sécurité (gants spéciaux...).
- Avant de brancher les lignes d'essai ou les pinces, débranchez toujours avant l'analyseur de
  puissance.
- Pour éviter des dommages ou un court-circuit, laissez l'objet à mesurer sans courant avant de le
  brancher a l'analyseur de puissance ou aux pinces.
- Les entrées de mesure ne sont pas séparées les unes des autres. En branchant une partie, les
  autres doivent aussi être en fonctionnement.
- Retirez toutes les lignes de mesure que vous ne voulez pas utiliser dans les installations.
- Branchez d'abord le câble d'essai au wattmètre et ensuite la pièce à vérifier.
- Situez avec précaution les lignes d'essai.
