Analyseur de spectre portable à 2
canaux PCE-UT 2025B
analyseur de spectre digital à deux
canaux / vitesse d'échantillonnage en temps
réel de 250 MS/s / port USB / analyseur FFT
et autres fonctions mathématiques / mémoire
interne / connexion pour stylo USB |
|

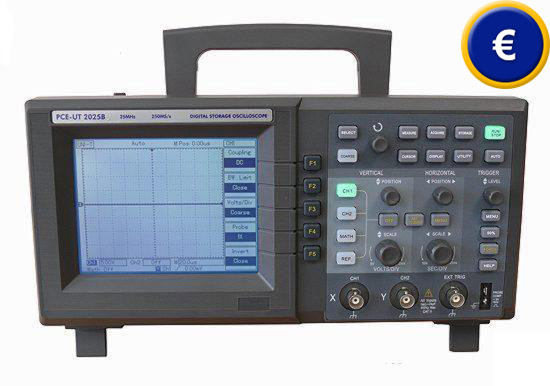

L'analyseur
de spectre
digital portable à
2 canaux PCE-UT 2025B
est,
grâce à ses vastes fonctions et une
vitesse d'échantillonnage de 250 MS/s, un
analyseur de spectre digital portable parfait pour l'industrie et la recherche. Différentes possibilités de
déclenchement
externe
et fonctions d'analyse,
combinées avec un usage simple,
permettent une détection et une analyse
simple de signaux.
Etant donné que le design de l'analyseur
de spectre
s'est
adapté à la disposition traditionnelle,
le temps d'initiation est assez
raccourci.
L'appareil a une mémoire
interne qui
permet de mémoriser des signaux et de
les récupérer plus tard.
Il est aussi possible de mémoriser
jusqu'à
10
signaux sur le stylo
USB
pour leur analyse postérieure.
Des fonctions mathématiques, comme par
exemple une analyse FFT permettent
une analyse immédiate des ondes
enregistrées,
alors que la touche
"Auto"
permet la recherche automatique de
signaux méconnus.
Pour
voir
les
détails
des ondes vous avez la possibilité
d'utiliser
la
fonction
zoom.
Vous pouvez filtrer le bruit de fond à
haute fréquence en limitant la largeur
de bande. La
fonction de mesure automatique vous
indique de façon
directe
19
paramètres.
Grâce
aux
dimensions
compactes
et au poids infime, vous pouvez utiliser
l'analyseur
de spectre digital
aussi de façon portable.
Vous pouvez voir sur ce lien (oscilloscopes) une
liste générale où vous trouverez
l'analyseur de spectre le plus approprié
à vos besoins. |
|
 |
-
Séquence de
mesure: 250 MS/s en temps réel
-
Sensibilité
maximum:
20 ns
-
Fonctions de
mesure automatique: jusqu'à 19
paramètres
-
mémoire interne
pour des réglages et signaux
-
connexion directe de
stylos USB pour le registre de signaux
-
Il intègre des
fonctions mathématiques
-
Fonction d'aide en
anglais
-
Sécurité: IEC61010;
CAT II, 600 V
-
Livré avec un
câble de réseau et deux sondes
|
Voir / imprimer la
notice d'emploi de l'analyseur de
spectre
 |
|
Caractéristiques techniques |
|
vitesse
d'échantillonnage |
|
vitesse
d'échantillonnage en temps réel |
250 MS/s |
|
Séquence de
mesure |
25 GS/s |
|
Composant
horizontal |
|
Base temporelle |
20 ns - 50 s / div |
|
mémoire interne
|
1024 kb |
|
Interpolation du
signal |
sin (x) / x |
|
Composant
vertical |
|
Largeur de bande
analogique |
25 MHz |
|
Sensibilité |
2 mV - 5 V / div |
|
Accouplement
d'entrée |
DC, AC, GND |
|
Résistance
d'entrée |
1 MΩ ±2 % en
parallèle avec 24 pF ±3 pF |
|
Tension d'entrée
maximum |
400 V/DC et AC Peak |
|
Transducteur A/D |
8 bit |
|
Sensibilité |
2 mV - 5 V / div |
|
Déclenchement (trigger) |
|
Mode de
déclenchement |
AUTO, NORM, SNGLE |
|
Accouplement de
déclenchement |
DC, AC, LF-REJ, HF-REJ |
|
Hold off |
100 ns - 1.5 s |
|
Signal de
déclenchement |
flanc, impulsion,
vidéo |
|
Fonctions de
mesure |
|
Mesures
automatiques |
valeur pointe,
valeur moyenne, valeur real, fréquence,
période, cycle
de travail, largeur d'impulsions, flanc de
remontée et de descente et autres magnitudes |
|
Réglages
automatiques |
Fréquence
horizontale et verticale, et niveau de
déclenchement |
|
Curseur |
ligne discontinue
verticale et horizontale, référence, tension,
temps, fréquence, synchronisation
automatique ou manuelle |
|
Fonction de
mémoire |
10 réglages de
l'appareil 10 signaux |
|
Fonctions
spéciales |
calibrage
automatique |
|
Fonctions
mathématiques |
additionner,
soustraire,
multiplier, diviser, analyse FFT moyenne:
2-128; Interpolation: sin (x)/x; zoom |
|
Ecran |
5,7" (145 mm),
écran monochromatique |
|
Alimentation |
AC 100... 240 V, 45... 440 Hz, 50 VA |
|
Dimensions (largeur x
hauteur x profondeur) |
320 x 150 x 130 mm |
|
Poids |
4,1 kg |
|
Contenu de la livrasion
1 x
analyseur
de spectre digital PCE-UT 2025B, 2 x
pointes
de sonde, 1 x
logiciel, 1 x câble de
réseau,
notice d'emploi
|
|
Accessoires
complémentaires
- Sondes de
rechange
- Certificat de calibrage |
|
Par le port RS-232 ou USB du PCE-UT 2025B
vous pouvez transmettre une
image en temps réel au PC. |
Grâce aux dimensions compactes de l'analyseur de
spectre à 2 canaux PCE-UT 2025B vous pouvez
l'utiliser de façon portable. |
|
Quels sont
les paramètres qui
conditionnent le choix d’un
analyseur de spectre?
Vous trouverez ci-dessous
une liste des
caractéristiques techniques
les plus importantes de
notre analyseur de spectre:
-
Largeur de bande:
l’analyseur de spectre
nous indique la plage de
fréquences dans
lesquelles l’analyseur
de spectre est capable
de mesurer de façon
précise. La largeur de
bande se calcule de 0Hz
(continue) à la
fréquence à laquelle un
signal du type
sinusoïdal se visualise
à 70.7% de la valeur
appliquée à l’entrée.
-
Temps de remontée:
il s’agit d’un autre
paramètre de l’analyseur
de spectre qui, avec le
précédent nous indique
la fréquence
d’utilisation de
l’analyseur de spectre.
Ce paramètre est
important pour
l’analyseur de spectre
si vous désirez mesurer
de façon fiable les
impulsions et les flancs
(rappeler que ce type de
signaux possède des
transitions très rapides
entre les niveaux). Un
analyseur de spectre ne
peut pas visualiser des
impulsions ayant des
temps de remontée plus
rapides que le sien.
-
Sensibilité
verticale:
elle indique la facilité
que possède l’analyseur
de spectre pour
amplifier les signaux
débiles. Il est
normalement donné en mV
par division verticale,
il est normalement de
l’ordre de 5mV/div
(pouvant atteindre
jusqu’à 2 mV/div).
-
Vitesse:
pour un analyseur de
spectre analogique,
cette caractéristiques
nous indique la vitesse
maximum du balayage
horizontal, ce qui nous
permettra d’observer les
évènements plus
rapidement. Elle est en
général de l’ordre de
nano secondes par
division horizontale.
-
Exactitude dans le gain:
elle nous indique la
précision avec laquelle
le système vertical de
l’analyseur de spectre
amplifie ou atténue le
signal. Elle est
normalement indiquée en
pourcentage maximum
d’erreur.
-
Exactitude de la base
de temps:
elle nous indique la
précision dans la base
de temps du système
horizontal de
l’analyseur de spectre
pour visualiser le
temps.
Il
est aussi indiqué en
pourcentage maximum
d’erreur.
-
Vitesse
d’échantillonnage:
dans l’analyseur de
spectre digital est
indiqué le nombre
d’échantillons par
seconde pouvant être
prises par le système de
captation de données (en
particulier le
convertisseur A/D).
Quand un analyseur de
spectre de qualité
atteint des vitesses
d’échantillonnage de
Méga échantillons/sec.
Une grande vitesse
d’échantillonnage est
importante pour pouvoir
visualiser de courtes
périodes de temps. A
l’autre bout de
l’échelle, de faibles
vitesse
d’échantillonnage sont
aussi nécessaires pour
pouvoir observer des
signaux à variation
lente. Normalement la
vitesse
d’échantillonnage change
avec la commande
TimeBase pour maintenir
d’une façon constante le
nombre de points stockés
pour représenter a forme
de l’onde.
-
Résolution verticale:
elle se mesure en bits.
Ce
paramètre nous donne la
résolution du
convertisseur A/D de
l’analyseur de spectre
digital. Elle nous
indique la précision
avec laquelle les
signaux d’entrée se
convertissent en valeurs
digitales stockées dans
la mémoire. Des
techniques de calcul
peuvent augmenter la
résolution effective de
l’analyseur de spectre.
-
Longueur du registre:
elle nous indique le
nombre de points pouvant
se mémoriser dans un
registre pour la
reconstruction de la
forme de l’onde.
Certains analyseurs de
spectre nous permettent
de varier ce paramètre
jusqu’à une certaine
limite. La longueur
maximum du registre
dépend de la taille de
la mémoire que possède
l’analyseur de spectre.
Une grande longueur de
registre permet
d’effectuer des zooms
sur des détails de la
forme de l’onde de façon
rapide (les données ont
déjà été stockées),
cependant, cet avantage
est aux dépends de
consommer plus de temps
dans l’échantillonnage
du signal complet.
Principe de fonctionnement
de l’analyseur de spectre
digital
Quand on
possède un circuit et l’on
désire observer la réponse
du signal qui en résulte, il
est nécessaire de connecter
une sonde à l’élément que
l’on désire vérifier pour
voir le résultat de ce
circuit ou de cet élément.
Le signal ira de la sonde à
la section verticale que
nous pourrons amplifier ou
atténuer grâce aux commandes
digitales que possède
l’analyseur de spectre. Une
fois le signal amplifié,
grâce au bloc précédent, il
est envoyé à la section
horizontale pour que, grâce
à ce stade et au stade
précédent et grâce aussi aux
différents processus tels
que les convertisseurs A/D,
l’écran indique le signal
recherché. Si la tension de
ce signal est positive par
rapport au point de
référence ou GND, elle sera
indiquée dans la partie
supérieure de l’écran et au
contraire, si elle est
négative, elle sera indiquée
en bas.
Comme indiqué dans le
paragraphe ci-dessus, le
signal passe de la sonde à
la section verticale, et de
celle-ci à la section
horizontale, sans oublier de
passer d’abord par la
section de déclenchement
chargée de bouger le signal
de la partie gauche à la
partie droite en un temps
déterminé (grâce à cela on
obtient aussi une
stabilisation du signal). Ce
parcours s’obtient grâce à
la base de temps
(TIME-BASE).
Les réglages
de base devant s’effectuer
pour une utilisation
correcte de l’analyseur de
spectre sont:
-
Commande Ampli.
(atténuation ou
amplification) - cette
commande ajuste
l’amplitude du signal ou
des signaux selon
l’analyseur de spectre
que l’on possède. Il
convient que le signal
occupe tout l’écran sans
dépasser ses limites.
-
Commande Timebase
(échelle de temps) –
cette commande règle le
temps par quadrillage
représenté dans une
division de l’écran.
-
Commande Trigger Level
et Trigger Selector
(niveau de déclenchement
/ type de déclenchement)
– avec ces commandes on
obtient la meilleure
stabilisation possible
de signaux qui se
répètent plusieurs fois.
-
Il est
aussi très important de
régler les paramètres de
mise au point,
d’intensité et de
positionnement des
signaux dans les axes X
et Y.
-
En plus
de ces réglages,
l’analyseur de spectre
digital possède une
mémoire pouvant réaliser
des mesures prolongées
et permettant de
transférer ces données à
un PC.
|
|
Calibrage
et certificat ISO
Il vous est possible d'obtenir un certificat de
calibrage ISO pour l'analyseur de spectre
digital portable. Un
protocole de contrôle avec les coordonnées de
votre entreprise sera délivré dans lequel le
certificat et le calibrage de laboratoire
d'analyseur de spectre digital portable y seront indiqués, qui
pourra appartenir à votre base interne de
contrôleurs ISO et avec lesquels il est prouvé
que l'analyseur de spectre digital portable ont la
possibilité de
récupération du patron
de mesure national. Pour
de plus amples
informations à ce sujet:
Calibrage:
Contrôle de la correction des magnitudes de
mesure d'analyseur de spectre digital portable,
sans intervention dans
le système de mesure. Ou
bien: détermination de
la déviation
systématique de
l'indicateur par rapport
à la valeur
réelle de la magnitude de mesure.
Document ou certificat
de calibrage:
il documente les
caractéristiques
techniques d'analyseur
de spectre digital portable correspondants
ainsi que la possibilité
de récupération du
patron
de mesure national.
Intervalle de calibrage: Pour
pouvoir effectuer des mesures correctes
durables, l'analyseur de spectre digital
portable doivent se
contrôler ou se calibrer périodiquement. Cette
période de temps d'analyseur de spectre digital
portable s'appelle
intervalle de calibrage.
Il n'est pas possible de
déterminer précisément
le moment où il faut
effectuer le recalibrage
d'analyseur de spectre digital portable. Pour
pouvoir fixer
l'intervalle, il faut
prendre en compte les points clés suivants:
-
Rendement
d'analyseur de spectre digital portable
-
Fréquence
d'utilisation d'analyseur de spectre digital
portable
-
Conditions
environnementales d'analyseur de spectre
digital portable
-
Stabilité des
calibrages précédents d'analyseur de spectre
digital portable
-
Précision de
mesure requise d'analyseur de spectre
digital portable
-
Déterminations
du système de
garantie de qualité
des entreprises
Cela signifie qu'il
s'agit à l'usager même de fixer et de contrôler
l'intervalle entre deux calibrages pour
l'analyseur de spectre digital portable.
Nous conseillons d'établir un intervalle de
calibrage d'entre
1 et 3 ans. De plus, nous mettons toute
notre aide professionnelle à disposition du
client pour l'aider à répondre à toutes ses
questions pour ce qui concerne le difficile
procédé d'établissement de cet intervalle de
calibrage de cet analyseur de spectre digital
portable. |
 |
 |
|
Vous trouverez ici d'autres produits semblables
classés sous le nom "Analyseur de
spectre":
-
Analyseur de spectre PCE-OC 1
(analyseur de spectre portable (5 MHz), multimètre Digital (TRMS),
fréquencemètre (10Mhz))
-
Analyseur de spectre PCE-UT 81B
(analyseur de spectre
portable et multimètre digital, 40 MS/s, 8
MHz largeur de bande)
-
Analyseur de spectre PCE-UT 2042C
(analyseur de spectre de table (40 MHz, 500 MS/s), écran couleur,
avec USB)
-
Analyseur de spectre PCE-UT 2082C
(analyseur de spectre digital (80 MHz de largueur de
bande), écran couleur, avec USB)
-
Analyseur de spectre PCE-UT
2152C
(analyseur de spectre de 500 MS/s part, 150 MHz
largeur de bande, écran
couleur)
-
Analyseur de spectre PCE-UT
2202C
(analyseur à mémoire, 200 MHz largeur de bande, 500MS/s, écran couleur, analyseur FFT)
Si
vous désirez voir ou
imprimer la section
correspondant à l'analyseur
de spectre dans notre
catalogue, cliquez sur le
symbole PDF
|
|
Vous aurez ici
une vision générale de tous les
mesureurs offerts par PCE Group |
|
Contact:
PCE Group Ibérica
C/ Mayor 53 - Bajo
E-02500 Tobarra
Tél. 967 543548
Fax 967 543542. |
|
La
même page en allemand
espagnol
italien
anglais
 croate
 |
