Caméra
thermographique professionnelle PCE-TC 3
caméra
thermographique à haute résolution et avec un
équipement élevé
qui inclut un
logiciel
Le noyau de la caméra thermographique à haute
résolution est un micro bolomètre non réfrigéré (Uncooled Focal Plane Array)
avec une résolution de 160 x 120 pixels. La
caméra thermographique a été conçue avec une
forme ergonomique pour pouvoir s'utiliser avec
une seule main. Grâce à son poids infime qui
n'est que de 750 g, elle est parfaite pour
l'analyse de machines et d'installations, pour
la thermographie de construction et beaucoup
d'autres applications. La caméra thermographique PCE-TC 3
vous donne une exactitude de mesure d'un maximum
de ±2 ºC ou ±2 % sur une plage de température
allant de -10 ºC à +250 ºC, avec une sensibilité
qui n'est que de 0,15 ºC.. Sur l'écran en
couleur de la caméra, il est possible de
déplacer in situ les deux curseurs dans les
différents points et lire directement la
température correspondante. Vous pouvez aussi
avec cette caméra thermographique trouver et
voir de façon automatique le point de mesure le
plus chaud et le plus froid (Hot-Spot y Cold Spot find),
ainsi que de mesurer la différence de
température. Grâce à ces fonctions de haute
gamme, vous pourrez reconnaître immédiatement
les irrégularités et prendre les mesures
appropriées in situ. Le pointeur laser intégré
vous permet de plus de situer de façon précise
le champ de mesure durant l'analyse ou
l'enregistrement de l'image. Les images enregistrées de la caméra
thermographique peuvent se transmettre à
l'ordinateur ou au portable par la carte de
mémoire SD. Il est aussi possible d'effectuer
une mesure continue à travers le port USB de la caméra
à un ordinateur. Un logiciel d'évaluation de
données est inclus dans la livraison, avec
lequel il vous sera possible non seulement
d'analyser en détail les images thermiques, mais
aussi de réaliser des rapports; et tout cela
sans grands efforts ni études de la notice
d'emploi. Vous trouverez ici (caméra
thermographique) une autre caméra thermographique
semblable mais avec un autre type de plage de
température et de résolution des images. Vous
pourrez avoir dans ce
lien (cameras
thermographiques) une
vision générale des caméras thermographiques.
Nous restons à votre entière disposition pour
vous conseiller.

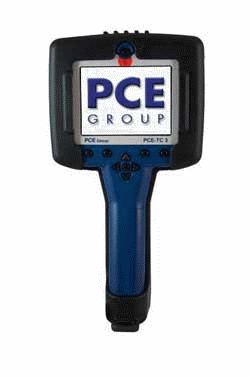

Partie frontale de la caméra
thermographique
PCE-TC 3.

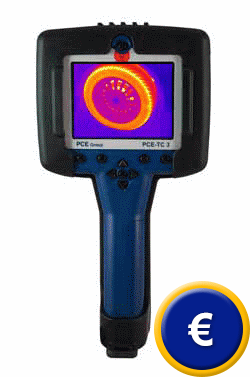

Partie arrière de la
caméra thermographique
PCE-TC 3.
Vous pourrez voir sur
cette vidéo un aperçu du film de présentation de
notre Caméra thermographique
PCE-TC 3
Voir la vidéo de présentation de la
caméra thermographique professionnelle PCE-TC 3
Vous pourrez
observer sur cette vidéo le fonctionnement et la
qualité d'image de la caméra thermographique PCE-TC 3,
une vidéo de présentation où l'on peut voir différents types
d'échelles d'images, les connexions du réseau, USB
et le stockage d'images sur la carte de mémoire
SD.
Mesure de la température précise sur tout
l'écran
Deux
points de mesure pouvant se déplacer
Recherche automatique du point le plus chaud
et du point le plus froid de la section
mesurée
Grand écran LCD de 3,5" avec
illumination de fond
Grande résolution de 160 x 120 pixels
Plage de température: -10 ... + 250 °C
Précision de la mesure: maximum ±2 °C ou ±2 %
Technologie
de micro bolomètre non réfrigéré pour des
travaux libres de maintenance
Parfaitement équilibré; même lors de mesures
prolongées son utilisation de produit aucune
fatigue au poignet
Ergonomie:
usage avec une seule main
Poids
infime: 750 g
Pointeur laser: il permet de situer de façon
exacte le champ de mesure
Carte de mémoire pour un maximum de 1000 images
Longue période de fonctionnement: jusqu'à 6 heures
Transfert
de données pour des mesures continues: par
le port USB au PC
Logiciel: logiciel d'analyse des hautes
prestations pour une analyse en profondeur
une élaboration simple des rapports
Grande variété d'accessoires
Voir la notice
d'emploi de la caméra thermographique
Exemple
de la thermographie d'une unité de moteur et
transmission avec notre caméra PCE-TC 3
L'image
montre dans un ordinateur l'évaluation de la
thermographie avec un logiciel
Caractéristiques techniques
Plage de température
-10 ... +250 °C
Capteur: micro bolomètre non réfrigéré
Points de mesure /
Résolution
160 x 120 pixels (19.200
points)
Précision
±2 °C o ±2 %
Résolution de
l'écran
192 x 192 pixels
Objectif (FOV)
20 ° x 15 °
Projecteur
manuel
Distance de mesure
de 30 cm
à l'infini
Fonctions de mesure
deux points de
mesure pouvant se déplacer, mesure de la
différence
Résolution de
température
0,15 ºC
Fréquence d'image
7,5 Hz
Plage spectrale
8 ... 14µm
Degré d'émission
0,2 ... 1,0 (réglable
en pas de 0,01)
Mémoire d'images
carte MMC ou SD
Port
USB de type B
Écran
écran LCD de 3,5",
avec illumination de fond et quatre échelles de
couleurs réglables: arc en ciel, arc de fer, grand contraste
et échelle de gris
Indicateur de
température
ºC, ºF ou K
Pointeur laser
classe II 1mW / 635 nm
Température de
fonctionnement
-15 ... +45 ºC
Température de
stockage
-20 ... +70 ºC
Humidité de l'air
10 ... 90% H.r. sans condensation
Accumulateur
accumulateur ion-lithium
Durée de
fonctionnement
de 4 a 6 heures
Carcasse
plastique
Anneau du trépied
1/4"
Poids
750 gr
Dimensions
230 x 120 x 110 mm
Comparaison des
caractéristiques de la caméra
PCE-TC 3 avec la
concurrence Il s'agit d'un extrait du tableau comparatif.
Vous
trouverez ici tout le tableau.
Fabricant
PCE
RAYTEK / FLUKE
FLIR
Modèles
PCE-TC
3
Ti20
INFRACAM
Plage de mesure
écran
complet
uniquement la
section centrale
uniquement la
section centrale
Précision
±2 % o ±2 °C
±2 % o ±2 °C
±2 % o ±2 °C
Curseur
deux
pouvant se déplacer
un
fixe
un
fixe
∆T (différence
en T)
oui
non
non
Résolution (pixels)
160 x 120
128 x 96
120 x 120
Résolution
température
0,15 °C
0,20 °C
0,20 °C
Fréquence d'image
7,5 Hz
9 Hz
9 Hz
Poids
0,76 kg
1,2 kg
0,55 kg
Objectif (FOV)
20 x 15
20 x 15
25 x 25
Mémoire d'images
1000
images avec la résolution maximum
50
images
50
images
Pointeur laser
oui
oui
oui
Plage de température
-10 ... +250 °C
-10 ... +350 °C
-10 ... +350 °C
Définition de
l'image
excellente
bonne
excellente
Dimensions de
l'écran
3,5" (89 mm)
3" (64 mm)
3,5" (89 mm)
Accumulateur
accumulateur
ion-lithium
accumulateur
ion-lithium ou batteries 6 x AA
accumulateur
ion-lithium
Durée de
fonctionnement
6 h
3 h
7 h
Caméra
thermographique PCE-TC 3 en usage
Traces thermiques sur un revêtement
La
même image avec une échelle de gris
Charge thermique
d'une roue
La
même image avec une échelle de gris
Image thermique
de la façade d'un bâtiment
Evaluation de l'image avec le logiciel
Une autre présentation de la couleur d'une
façade d'un bâtiment
On peut voir la haute radiation thermique aux
fenêtres
Radiation
thermique des bâtiments
Présentation
de fuites thermiques dans l'encadrement d'une
fenêtre
Photo de la pochette de protection de la caméra
thermographique inclue dans la livraison.
Pochette de protection sur la caméra
thermographique PCE-TC3
Logiciel
Les
images captées sont envoyées comme des données
de la carte SD à l'ordinateur.
Le logiciel vous donne accès à tous les pixels
et vous permet un réglage postérieur de tous les
paramètres tels que les valeurs d'émission, la
température ambiante, l'humidité et la distance.
Performances
• Détermination de la
température de tous les points • Détermination
sur tout l'écran de la température maximum,
minimum et la moyenne • Sélection de
la gamme de couleurs •
Possibilité de déplacement de Level et Span • Elaboration
de modèles et rapports • Elaboration
automatique d'un rapport • Tableau des résultats
avec indication automatique de la date, heure,
personne, évènement.
Contenu de
la livraison 1
caméra thermographique PCE-TC 3, 1 accumulateur rechargeable, 1
chargeur, 1 courroie de main, 1 logiciel, 1 câble USB
au PC, 1 carte SD, 1 mallette,
1 pochette de protection et la notice d'emploi.
Suppléments
Certificat
de calibrage ISO
Logiciel pour les rapports
Chargeur
pour automobile
Accumulateur de rechange
Protecteur de lumière
pour l'optique
Protecteur de lumière pour l'optique pour la
caméra thermographique PCE-TC3.
Protecteur de lumière installé sur la caméra
thermographique PCE-TC3.
Sur les
photos ci-dessus vous pouvez observer un
protecteur de lumière pour l'optique
pour une utilisation avec notre caméra
thermographique de la série PCE-TC3 et
le protecteur de lumière installé sur
une des caméras thermographiques
de la série PCE-TC3.
Certificat de calibrage ISO La
caméra thermographique peut être accompagnée
d'un certificat de calibrage ISO. Un protocole
de contrôle est établi avec les coordonnées de
votre société dans lequel sont indiqués le
certificat et le calibrage de laboratoire de la
caméra thermographique, qui pourra appartenir à
votre base interne de vérificateurs ISO et qui
prouve que la caméra thermographique a la
possibilité de récupération du patron de mesure
national. Pour de plus amples informations à ce
sujet:
Calibrage: contrôle
de la correction des magnitudes de mesure de la caméra
thermographique de
mesure, sans
intervention du système de mesure. Ou
bien: détermination de la déviation systématique de
l'indicateur par rapport à la valeur réelle de
la magnitude de mesure.
Document ou certificat de calibrage:
il documente les caractéristiques techniques de la
caméra thermographique de la mesure
correspondante ainsi que la possibilité de
récupération du patron de mesure national.
Intervalle de calibrage: pour
pouvoir effectuer une mesure correcte durable, la
caméra thermographique de
mesure doit se contrôler ou se calibrer périodiquement.
Cette période de temps est appelée intervalle de
calibrage. Dans ce cas il est possible de
déterminer à quel moment un recalibrage de la
caméra thermographique est nécessaire. Pour
pouvoir fixer l'intervalle il faudra prendre en
compte les points clés suivants:
Magnitude de
mesure et bande de tolérance permise de la
caméra thermographique
Rendement
des instruments de mesure de la caméra
thermographique
Fréquence
d'usage de la caméra thermographique
Conditions
environnementales de la caméra
thermographique
Stabilité
des calibrages antérieurs de la caméra
thermographique
Précision de
mesure requise de la caméra thermographique
Déterminations du système de garantie de
qualité des entreprises.
Cela signifie que
c'est à l'usager même de fixer et de contrôler
l'intervalle entre deux calibrages. Nous
conseillons pour la caméra thermographique
d'établir un intervalle de calibrage compris
entre 1 et 3 ans. Nous proposons à notre client
notre aide professionnelle pour résoudre les
doutes en ce qui concerne le coût élevé de la
fixation de cet intervalle.
Vous
trouverez ici d'autres produits semblables
classés sous le nom de "caméra
thermographique":
-
Caméra thermographique PCE-TC 2 (caméra
thermographique de -10 à +300 °C, 16 x 16 pixels,
économiques, pour la maintenance)
-
Caméra thermographique PCE-TC 4
(de -10 à +900 °C, 160 x 120 pixels,
professionnels pour de hautes températures, avec
logiciel)
