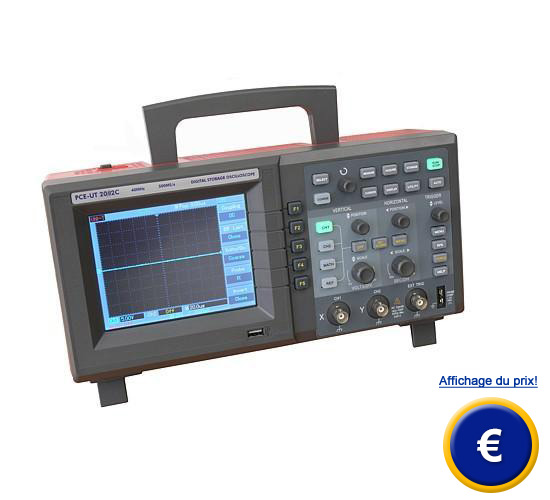

Oscilloscope digital
de table PCE-UT 2082C
oscilloscope digital à deux canaux à écran
couleur / vitesse d'échantillonnage en temps
réel de 500 MS/s / analyseur FFT et autres
fonctions mathématiques / connexion USB |
|
L'oscilloscope digital PCE-UT 2082C est un
oscilloscope
parfait pour l'industrie et la recherche (ainsi
que pour le secteur privé), puisqu'il
possède une vitesse d'échantillonnage en
temps réel de 500 MS/s et une séquence de
mesure de 25 GS/s. De nombreuses
fonctions puissantes de cet oscilloscope digital,
comme par exemple, la possibilité de
déclenchement externe et des fonctions
d'analyse, permettent une détection
simple et une analyse de signaux. Il est
possible d'enregistrer 10 signaux dans la
mémoire interne et dans le stylo USB, qui
plus tard pourront se récupérer. De
plus, il possède des fonctions
mathématiques, comme par exemple, une
analyse FFT. Les commandes sont
traditionnelles, ce qui facilite le
temps d'initiation. Le design a été
optimisé pour un usage rapide pour
accéder rapidement à toutes les
fonctions. La touche "Auto"
permet la recherche automatique des
réglages quand les formes d'ondes sont
inconnues, alors que la fonction de
mesure automatique indique directement 19
paramètres. Grâce à ses dimensions compactes
et son poids infime, il vous est
possible d'utiliser l'oscilloscope digital
aussi de façon portable. Vous
aurez
ici (oscilloscopes) une vision générale dans
laquelle vous trouverez l'oscilloscope
digital
dont vous avez
besoin. |
|
 |
-
Séquence de mesure par canal: 250 MS/s en
temps réel
-
Sensibilité
maximum: 5 ns
-
Fonctions de
mesure automatique: jusqu'à 19
paramètres
-
Mémoire interne
pour des réglages et signaux
-
Connexion directe des
stylos USB
pour le registre des signaux
-
Il intègre des
fonctions mathématiques
-
Fonction d'aide en
anglais
-
Sécurité: IEC61010; CAT III / 600 V
-
Livré avec un
câble de secteur et deux sondes
Voir / imprimer la
notice d'emploi de
l'oscilloscope digital PCE-UT 2082C
|
Oscilloscope digital PCE-UT 2082C |
|
Caractéristiques techniques |
|
Vitesse
d'échantillonnage |
|
Vitesse
d'échantillonnage en temps réel
|
500 MS/s |
|
Séquence de
mesure en temps réel |
25 GS/s |
|
Accessoire horizontal |
|
Base temporelle |
5 ns - 50 s / div |
|
Mémoire interne |
1024 kb |
|
Interpolation
du signal |
sin (x) / x |
|
Accessoire vertical |
|
Largeur de la
bande analogique |
80 MHz |
|
Sensibilité |
2 mV - 5 V / div |
|
Accouplement
d'entrée |
DC, AC, GND |
|
Résistance
d'entrée |
1 MΩ ± 2% en parallèle avec 24 pF ± 3 pF |
|
Tension d'entrée
maximum
|
400 V/DC et AC Peak |
|
Transducteur A/D |
8 bit |
|
Sensibilité |
2 mV - 5 V / div |
|
Déclencheur (trigger) |
|
Mode de
déclenchement
|
AUTO, NORM, SINGLE |
|
Accouplement du
déclenchement |
DC, AC, LF-REJ, HF-REJ |
|
Holdoff |
100 ns - 1,5 s |
|
Signal de
déclenchement |
flanc,
impulsion, vidéo |
|
Fonctions de
mesure |
|
Mesures
automatiques |
valeur de
pointe, valeur moyenne, valeur réelle,
fréquence, période, cycle de travail,
largeur d'impulsions, flanc de
remontée et de
descente et autres magnitudes |
|
Réglages
automatiques |
Fréquence horizontale
et verticale, ainsi que niveau de
déclenchement |
|
Curseur |
Ligne horizontale
et verticale discontinue,
référence, tension, temps, fréquence,
synchronisation |
|
Fonction de mémoire |
10 réglages de
l'appareil 10 signaux |
|
Fonctions
spéciales |
Calibrage
automatique |
|
Fonctions
mathématiques |
addition,
soustraction, multiplication, division,
analyse FFT moyenne: 2-128; Interpolation: sin (x)/x; Zoom |
|
Écran |
5,7" (145 mm),
écran couleur |
|
Alimentation |
AC 100... 230 V, 45... 440 Hz, 50VA |
|
Dimensions (largeur x
hauteur x profondeur) |
320 x 150 x 130 mm |
|
Poids |
4,1 kg |
|
Contenu de la livraison
1 x oscilloscope digital PCE-UT 2082C, 2 x pointes de sonde, 1 x logiciel, 1 x câble de
secteur et la notice d'emploi. |
|
Accessoires
supplémentaires
- Sondes de rechange
- Certificat de calibrage ISO |
|
Dans le contenu de la livraison de
l'oscilloscope digital vous trouverez deux sondes. |
Vous pouvez
voir ici les pointes de sonde inclues
dans la livraison. Puisqu'il est
possible de commuter la relation du
potentiomètre
à 10 : 1, il est possible d'indiquer les
signaux jusqu'à 50 V. A travers un
condensateur variable il est possible de
compenser les interférences du signal.
Avec
le port USB il est possible de
transmettre une photo en temps réel à
l'ordinateur. Vous pouvez aussi
téléguider
l'oscilloscope digital avec l'ordinateur. |
|
 |
Connexion USB ou RS-232 pour le PC |
|
Pour pouvoir voir et
imprimer ensuite les
signaux, l'oscilloscope digital PCE-UT 2082C
vous donne la possibilité de
garder la photo actuelle en
format bitmap. Etant donné
que tous les réglages
s'enregistrent ainsi, il est
possible d'analyser les
signaux avec précision.
A droite vous pouvez voir l'oscilloscope digital PCE-UT 2082C mesurant
les oscillations d'un quartz. |
Vous pouvez voir ici un oscilloscope digital PCE-UT 2082C
mesurant la
pulsation d'un
quartz. |
|
Calibrage
et certificat ISO
Il vous est possible d'obtenir un certificat de
calibrage ISO pour l'oscilloscope digital de
table. Un
protocole de contrôle avec les coordonnées de
votre entreprise sera délivré dans lequel le
certificat et le calibrage de laboratoire
d'oscilloscope digital de table y seront indiqués, qui
pourra appartenir à votre base interne de
contrôleurs ISO et avec lesquels il est prouvé
que l'oscilloscope digital de table ont la
possibilité de
récupération du patron
de mesure national. Pour
de plus amples
informations à ce sujet:
Calibrage:
Contrôle de la correction des magnitudes de
mesure d'oscilloscope digital de table,
sans intervention dans
le système de mesure. Ou
bien: détermination de
la déviation
systématique de
l'indicateur par rapport
à la valeur
réelle de la magnitude de mesure.
Document ou certificat
de calibrage:
il documente les
caractéristiques
techniques d'oscilloscope
digital de table correspondants
ainsi que la possibilité
de récupération du
patron
de mesure national.
Intervalle de calibrage: Pour
pouvoir effectuer des mesures correctes
durables, l'oscilloscope digital de table doivent se
contrôler ou se calibrer périodiquement. Cette
période de temps d'oscilloscope digital de table s'appelle
intervalle de calibrage.
Il n'est pas possible de
déterminer précisément
le moment où il faut
effectuer le recalibrage
d'oscilloscope digital de table. Pour
pouvoir fixer
l'intervalle, il faut
prendre en compte les points clés suivants:
-
Rendement
d'oscilloscope digital de table
-
Fréquence
d'utilisation d'oscilloscope digital de
table
-
Conditions
environnementales d'oscilloscope digital de
table
-
Stabilité des
calibrages précédents d'oscilloscope digital
de table
-
Précision de
mesure requise d'oscilloscope digital de
table
-
Déterminations
du système de
garantie de qualité
des entreprises
Cela signifie qu'il
s'agit à l'usager même de fixer et de contrôler
l'intervalle entre deux calibrages pour
l'oscilloscope digital de table.
Nous conseillons d'établir un intervalle de
calibrage d'entre
1 et 3 ans. De plus, nous mettons toute
notre aide professionnelle à disposition du
client pour l'aider à répondre à toutes ses
questions pour ce qui concerne le difficile
procédé d'établissement de cet intervalle de
calibrage de cet oscilloscope digital de table. |
 |
 |
|
