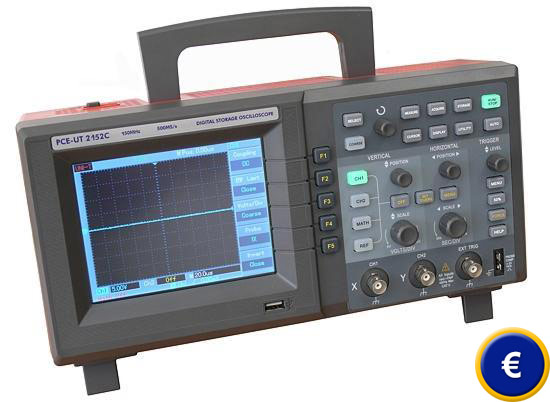

Oscilloscope
de laboratoire PCE-UT 2152C
oscilloscope
digital à deux canaux à écran
couleur / largeur de bande
analogique de 150 MHz / analyseur FFT et autres
fonctions mathématiques / connexion pour
stylo USB
|
|
Cet oscilloscope de laboratoire possède
une largeur de bande de 150 MHz, une
vitesse d'échantillonnage maximum de 25 GS/s,
et une séquence de mesure en temps
réel de 500 MS/s. L'oscilloscope de
laboratoire possède une mémoire de
512 kB par canal et une sensibilité
maximum de 2 ns. De plus,
l'oscilloscope de laboratoire est
équipé d'une fonction FFT (transformation
rapide Fourier) et d'autres
fonctions mathématiques habituelles. La grande
mémoire de 512 Kb permet une
présentation précise des courbes de
signal et une échelle exacte (zooming)
pour des analyses détaillées. Grâce
à sa sensibilité maximum de 2 ns
l'oscilloscope de laboratoire
détecte les bruits à haute fréquence
même avec une base temporelle faible,
ce qui permet une dilatation du
signal, et avec la fonction zoom,
permet une analyse détaillée des
composants du bruit. La présentation
graphique s'effectue à travers de
l'écran couleur. Par la connexion USB
et RS-232 il vous sera possible de
voir les signaux sur l'ordinateur.
Le logiciel et le câble de transfert
de données sont inclus dans la
livraison. Vous pouvez laisser
l'oscilloscope enregistrant des
images dans la mémoire interne ou
dans le stylo USB
pour leur analyse postérieure. Cet
oscilloscope de laboratoire se
distingue par son excellente relation
qualité/prix, et est adéquat pour
être utilisé dans des écoles
techniques, dans le secteur de la
production et le contrôle de qualité, dans les centres de service et la
recherche-développement.
Il existe un autre modèle
d'oscilloscope qui est
multifonctions
(oscilloscope, multimètre, analyseur
logique,....Ç). Vous pouvez le voir
ici.
Vous aurez sur ce
lien (oscilloscopes) une vision générale dans
laquelle vous trouverez
l'oscilloscope dont vous avez
besoin.
|
|
 |
|
- Séquence de mesure par canal: 250 MS/s en
temps réel
- Sensibilité maximum: 2 ns
- Fonctions de
mesure automatique:
jusqu'à 19 paramètres
- Mémoire interne
pour des réglages et signaux
- Connexion directe des
stylos USB
pour le
registre des signaux
- Il intègre des
fonctions mathématiques
- Fonction d'aide en
anglais
- Sécurité: IEC61010; CAT II, 600V
- Livré avec un adaptateur secteur,
un câble de
données et deux sondes |
Voir / imprimer
la notice d'emploi de l'oscilloscope de laboratoire PCE-UT 2152C
 |
|
Caractéristiques techniques |
|
Vitesse
d'échantillonnage |
|
Vitesse
d'échantillonnage en temps réel |
500 MS/s |
|
Séquence de
mesure |
25 GS/s |
|
Accessoire horizontal |
|
Base temporelle |
2 ns - 50 s
/ div |
|
Mémoire interne |
1024 kb |
|
Interpolation
du signal |
sin (x) / x |
|
Accessoire vertical |
|
Largeur de la
bande analogique |
150 MHz |
|
Sensibilité |
2mV - 5 V /
div |
|
Accouplement
d'entrée |
DC, AC, GND |
|
Résistance
d'entrée |
1 MΩ
±2 %
en parallèle avec 24 pF ±3 pF |
|
Tension d'entrée
maximum |
400 V/DC y
AC Peak |
|
Transducteur
A/D |
8 bit |
|
Déclenchement (trigger) |
|
Mode de
déclenchement |
AUTO, NORM,
SINGLE |
|
Accouplement du
déclenchement |
DC, AC, LF-REJ,
HF-REJ |
|
Holdoff |
100 ns - 1,5
s |
|
Signal de
déclenchement |
flanc,
impulsion, vidéo |
|
Fonctions de
mesure |
|
Mesures
automatiques |
valeur de
pointe, valeur moyenne, valeur réelle,
fréquence, période, cycle de travail,
largeur d'impulsions, flanc de
remontée et de
descente et autres magnitudes |
|
Réglages
automatiques |
Fréquence horizontale
et verticale, ainsi que niveau de
déclenchement |
|
Curseur |
Ligne horizontale
et verticale discontinue,
référence, tension, temps, fréquence |
|
Fonction de mémoire |
10 réglages de
l'appareil 10 signaux |
|
Fonctions
spéciales |
Calibrage
automatique |
|
Ecran |
5,7" (145
écran couleur, de 5,7" (145 mm)) |
|
Alimentation |
AC 100..
240 V, 45... 440 Hz, 50 VA |
|
Dimensions (largeur x
hauteur x profondeur) |
320 x 150 x
130 mm |
|
Poids |
4,1 kg |
|
Contenu de la livraison
1 x oscilloscope de laboratoire PCE-UT
2152C, 2 x sondes, 1 x logiciel, 1 x
câble de secteur, notice d'emploi |
|
Accessoires
supplémentaires
- Sondes de rechange
- Certificat de calibrage ISO |
|
 |
Vous pouvez voir
à gauche les pointes de sonde
inclues dans la livraison. Pour
garantir la meilleure flexibilité
possible un potentiomètre 10:1
pouvant s'accoupler a été introduit. il est possible d'indiquer les
signaux jusqu'à 50 V. A travers un
condensateur variable il est
possible de compenser des signaux
d'une façon simple et rapide.
Grâce au port USB
et à la RS-232, vous pouvez brancher
cet oscilloscope à un ordinateur. Les formes d'onde
peuvent être analysées en temps réel
par le logiciel. De plus, cet
oscilloscope vous donne la
possibilité de garder les images
dans un format bmp. |
|
 |
 |
|
L'écran LCD avec une résolution de 320 x
240 pixels permet une analyse précise
des formes d'ondes. Grâce à la
présentation en couleur il est possible
de différentier les différentes ondes.
Sous l'écran se trouve la connexion USB
avec laquelle vous pouvez brancher le
stylo USB pour mémoriser les signaux.
A droite vous pouvez voir l'oscilloscope de
laboratoire, le PCE-UT 2152C
en fonctionnement. Grâce à ses
dimensions compactes et à son faible
poids, il est possible d'utiliser cet
appareil de façon mobile. |
 |
|
Loi d'Ohm
George
Simon Ohm fut un
physicien allemand
célèbre pour ses
recherches sur les
courants électriques. Sa formulation
de la relation entre l'intensité
du courant, la
différence de potentiel
et la résistance
contribue à la loi d'Ohm, avec laquelle il
établit dans sa loi que la quantité de
courant qui circule par un circuit
formé par des
résistances pures est
directement
proportionnel à la force
électromotrice appliquée
à un circuit, et inversement
proportionnel à la résistance totale du circuit.
Cette loi est
normalement exprimée
avec la formule I= V/R,
où I représente
l'intensité du courant
mesuré en ampères, V
la force électromotrice en
volts et
R la résistance en ohms.
L'unité de résistance
électrique a été appelé ohm
en son honneur et fut
définie en 1893.
La loi d'Ohm n'est pas
une loi naturelle
fondamentale mais une
relation empirique
valable uniquement pour
certains matériaux. Les
matériaux qui ont une constante de
résistance sur une vaste
plage de
voltages et les
matériaux qui ne suivent
pas cette loi sont
appelés non linéaires et
ont une relation de
courant-voltage non
linéaire.
Les matériaux qui
suivent cette loi s'appellent
conducteurs ohmiques ou
conducteurs linéaires et
ont une relation de
courant-voltage sur une
vaste plage de voltages
appliqués.
La loi d'Ohm est la loi
de base pour le flux du
courant. Le courant flue par un circuit
électrique en suivant
plusieurs lois.
Qu'est-ce qu'un
un circuit série?
Un circuit signifie que les dispositifs ou les
éléments du circuit sont
disposés de façon à ce
que la totalité du
courant
passe à travers de
chaque élément sans
division ni dérivation
dans des circuits
parallèles.
Cette loi s'applique à
tous les circuits
électriques de courant
continu et de courant
alternatif, bien que
pour analyser des
circuits plus complexes
il faut utiliser
d'autres principes
supplémentaires à cette
loi.
Actuellement pour
résoudre théoriquement
les circuits
électroniques on prend
comme référence que le
courant doit toujours
circuler du sens positif
au négatif.
Récemment
il a été démontré que le
sens réel que ces
électrons suivent est
tout à fait le
contraire: du négatif au
positif mais pour la résolution théorique de
ces circuits ce qui est
toujours pris en compte
est du sens positif au
sens négatif,
c'est-à-dire suivant la
loi d'Ohm. |
 |
 |
|
