Testeur de dureté PCE-1000
testeur de durete pour les matériaux métalliques

Notre testeur de dureté portable sert à vérifier la dureté des matériaux métalliques d'une façon rapide et indépendante. Dans le secteur métallurgique il est important de connaître la dureté du matériau utilisé et pouvoir ainsi vérifier les données de dureté émises par le fabricant. Le testeur de durete donne les paramètres Rockwell B & C, Vickers HV, Brinell HB, Shore HS et Leeb HL.
Ce testeur de dureté est très utile dans la production, le contrôle de qualité et le service technique de par sa mobilité. Son design compact et son fonctionnement avec accumulateur font de cet appareil un instrument à usage très simple. Le testeur de dureté PCE-1000 peut s'utiliser dans toutes les positions et n'a ni transfert de données à un PC ni mémoire interne. Vous trouverez ici un duromètre avec interface RS-232 et logiciel optionnel pour le transfert de données.

Testeur de dureté PCE-1000

Avantages:

   - Format de poche, il prend peu de place.

   - Il mesure tous les paramètres habituels.

   - Instrument percuteur intégré / sans câbles

   - Grande plage de mesure

   - Haute précision

   - Possibilité de mesurer dans n'importe
     quelle position

   - Accumulateur et chargeur inclus

   - Grande variété d'adaptateurs optionnels

La méthode de mesure LEEB fut utilisée pour la première fois en 1978. Il s'agit de la relation entre la vitesse de rebond d'un corps percuteur par rapport à sa vitesse de percussion multipliée par 1000. Une plus grande dureté de la surface du matériel corresponde à une grande vitesse de rebond plus haute. Pour un groupe de matériaux spécifique (par exemple, acier, aluminium...) la dureté Leeb établit une relation directe avec ses conditions de dureté.

Dans ce testeur de dureté ont été inclus les courbes de conversion de dureté HL et leur valeur face à d'autres duretés statistiques standards (HB, HV, HRC, etc.) qui permettent de convertir et d'indiquer la dureté Leeb dans d'autres valeurs. C'est-à-dire, un appareil pour être utilisé par le professionnel in situ (dans le contrôle d'entrée et de sortie, dans la production et la recherche-développement).

Le testeur de dureté PCE-1000 est livré dans une mallette pratique et rigide avec un bloc d'essai, un chargeur, un accumulateur rechargeable à 9 V et un fermoir élastique. La solide mallette garantit une haute sécurité pour l'appareil et ses accessoires.
De plus, l'utilisation d'un appareil de mesure professionnel de ce type transmet de la sécurité à l'usager et à son entourage.

Voir / imprimer la notice d'emploi du PCE-1000

Principe de mesure du testeur de dureté:
Le procédé de la mesure dynamique utilise la différence entre les vitesses de rebond d'un petit corps percuteur. Il est lancé dans l'instrument percuteur par un ressort tendu à la surface de la pièce de métal. Ce procédé fut développé en 1978 par Monsieur Leeb, d'où vient le nom de l'unité de dureté Leeb (HL)

Le testeur de dureté peut s'utiliser pour:
Acier, fonte d'acier, outils en acier moulés à froid, acier inoxydable, fer fondu (fondu gris, à graphite sphéroïdal), aluminium, alliages, laiton, bronze, cuivre, alliages de forge.

Conditions de la mesure:
- Surface de mesure minimum 10 mm x 10 mm
- Rayon de courbure minimum de la surface de mesure r = 30 mm sans adaptateur, à adaptateur
  pouvant se visser avec une rainure en V, le rayon de courbure minimum est de 11 mm
- Aux pièces de travail de moins de 5 kg et avec une fine épaisseur de paroi (< 5 mm) il faut lui
  poser une base solide avant d'utiliser le testeur de dureté
- Les pièces de travail de moins de 2 kg doivent se poser sur une base solide avec un gel
  d'accouplement.

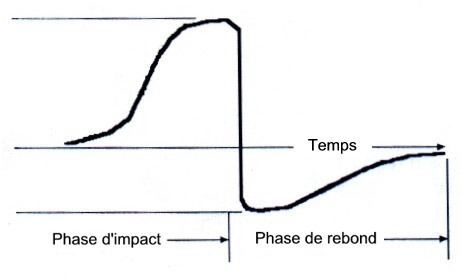

Vous pouvez voir ici un croquis de la division temporelle des différentes phases de la mesure avec le testeur de dureté PCE 1000. L'impact se produit toujours avec la même accélération du corps de mesure. L'énergie de rebond diffère en mesurant divers matériaux.

Caractéristiques techniques

Plages de mesure

HRC

HRB

HB

HV

HSD

Acier/ fer

20 ... 67,9

59,6 ... 99,5

80 ... 647

80 ... 940

32,5 ... 99,5

Outils

20,5 ... 67,1

80 ... 898

Acier noble

19,6 ... 62,4

46,5 ... 101,7

85 ... 655

85 ... 802

Fondu gris

93 ... 334

Graphite sphéroïdal

131 ... 387

Alliage Alu

30 ... 159

Laiton

13,5 ... 95,3

40 ... 173

Bronze

60 ... 290

Cuivre

45 ... 315

Echelles de dureté

HL, HRC, HRB, HB, HV, HSD

Types de matériau (avec possibilité de réglage)

STEEL (acier)
CWT. STEEL (acier moulé à froid)
STAIN. STEEL (acier inoxydable)
GC. IRON (fondu gris)
NC. IRON (fondu avec granit sphéroïdal)
C. ALUMIN (fondu d'aluminium)
BRASS (laiton)
BRONZE (bronze)
COPPER (cuivre)

Précision

± 6 HL para HL = 800 (0,8%)

Instrument de percussion

type D (intégré)

Dureté maximum

940 HV

Rayon de la pièce de travail (convexe / concave)

R min = 30 mm (avec accessoire 10 mm)

Poids minimum de la pièce de travail

5 kg sans base
2 ... 5 kg avec une base
50 g ... 2 kg avec une base et un gel d'accouplement

Epaisseur minimum de la pièce de travail

3 mm avec un gel d'accouplement

Pénétration de trempage minimum

0,8 mm

Alimentation

accumulateur rechargeable DC de 9V

Temps de charge

12 h

Température maximum de la pièce de travail

+ 120 °C

Température ambiante

0 ... + 50 °C

Dimensions

100 x 60 x 33 mm

Poids

150 g

Contenu de la livraison
Testeur de dureté PCE-1000, fermoir élastique, bloc d'essai, chargeur, balai de nettoyage, mallette et notice d'emploi.

Accessoires optionnels

- Adaptateur pour des diamètres internes et
  externes pour des surfaces concaves et
  convexes
- Certificat de calibrage, par exemple pour
  respecter la DIN ISO 9000
