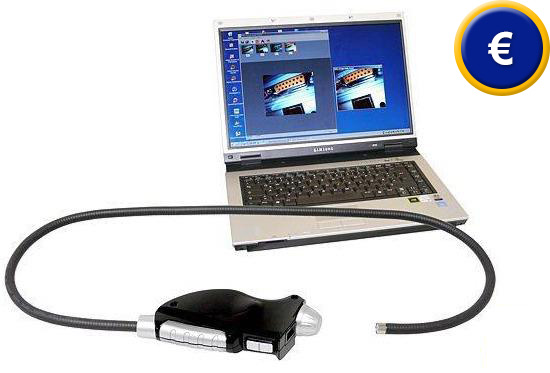

Vidéoscope industriel PCE-VE 110
videoscope pour l'industrie,
les métiers manuels, la
recherche et le
développement avec une
connexion directe à
l'ordinateur ou au portable /
diamètre (10,5 mm), longueur 930 mm /
pour l'inspection de pièces
de machines, tubes, etc... in situ
Le vidéoscope PCE-VE 110
vous permet une inspection
de l'intérieur des machines
et installations, sans avoir
besoin de les démonter. Ce videoscope est
l'instrument parfait pour la
maintenance et la
conservation dans les
entreprises industrielles et
les ateliers. Ils servent
aussi à l'analyse de pièces
et de plaques en laboratoire. Le
grand avantage du vidéoscope est
qu'il s'utilise en connexion
avec un portable ou un
ordinateur. L'image ou la
vidéo prennent forme
directement sur l'écran de
l'ordinateur, ce qui permet
de le documenter facilement
et de travailler. Il n'a
jamais été aussi simple
d'effectuer une analyse
optique avec un vidéoscope. Il suffit d'introduire le
câble flexible à travers une
perforation ou une cavité
jusqu'à l'endroit à observer
et d'examiner le tout sur
l'écran. Grâce à son guide flexible,
à son poids léger et à
l'excellente optique, il
vous sera possible de
détecter avec ce vidéoscope
et d'une façon rapide et
simple, les points faibles
et problématiques. Cela vous
permettra de prendre des
mesures préventives sans
avoir à effectuer des
démontages coûteux. La documentation
en tant que photo ou
vidéo vous permet surtout
d'effectuer un examen
antérieur et postérieur. Par
exemple, en effectuant une
reconstruction ou une
réparation, il sera possible
de comparer l'état général
avec l'état final. Ce vidéoscope
peut surtout s'utiliser de
façon très variable grâce à
la longueur du câble flexible
et du petit diamètre de 10,5 mm.
Rendez votre travail
quotidien plus facile en
utilisant le vidéoscope PCE-VE 110
pour la maintenance et
l'inspection de vos
installations et machines,
en économisant du temps et
des coûts de démontage des
machines.
La lentille résistante à
l'eau et le tube peuvent
aussi s'utiliser sans
problèmes dans des liquides.
Vous pourrez voir plus de
mesureurs de la série des vidéoscopes (autres longueurs
et
diamètres) en cliquant sur
les liens suivants: Videoscope PCE-E45
(450 mm / diamètre de 4 mm) Videoscope PCE-E122
(1220 mm / diamètre de 9 mm) Videoscope PCE-DE 25
(1220 mm / diamètre de 6 mm) Vidéoscope
PCE-VE 330 (2000 mm /
diamètre de 5 mm)
Vidéoscope à écran externe
PCE-V 220
(20 m / diamètre de 26 mm)
En cas de doute en ce
qui concerne ces produits,
n'hésitez pas à nous
contacter au:
+34 967 543 548.
Nos techniciens et
ingénieurs vous
conseilleront avec grand
plaisir sur tous nos
instruments. Vous aurez
ici (vidéoscopes) une vision
générale de tous les vidéoscopes.
En ce qui concerne la
maintenance et l'inspection,
nous aimerions vous indiquer
certains de nos articles les
plus demandés:
stroboscopes,
caméras thermiques,
tachymètres,
mesureurs
de puissance.
Attention:
Ce vidéoscope ne peut
s'utiliser qu'en connexion
avec un ordinateur ou un
portable,
puisqu'il est
alimenté par le port USB et
ne dispose d'aucun oculaire
pour les yeux.
-
Carcasse ABS
résistante à l'eau
- La lampe LED du vidéoscope vous permet d'avoir
une vision des
espaces et des trous
- Le câble flexible vous
permet l'accès à des
endroits difficiles (L = 930 mm).
Le câble peut se tordre et se déformer.
- L'anneau réglable de l'objectif sur la partie
supérieure de la
carcasse du vidéoscope vous
permet d'avoir une vision
très nette
- Apte pour des prises de vue et des vidéos
- Alimentation par port USB
Voir / imprimer la notice
d'emploi du
vidéoscope PCE-VE 110
Anse du vidéoscope
PCE-VE 100
Technologie
Le vidéoscope optique est
composé d'une carcasse
robuste. La mini caméra au
bout du câble flexible est alimentée
par une bande
de voie de
conducteur interne qui est
aussi flexible. L'illumination
s'effectue de la même façon.
L'information de l'image est
transmise de la mini caméra
à l'adaptateur USB
du vidéoscope, et de là elle
est envoyée à l'ordinateur
ou au portable.
Cet appareil fonctionne avec
des milliers de micro fibres
optiques disposées en forme
de faisceaux, les extrémités
des faisceaux en fibre sont
toutes positionnées de la
même façon. Ce faisceau de
fibres cohérent transmet des
images de très haute qualité. Un rayon de
lumière est dirigé de la
source de l'anse jusqu'à
l'extrémité du vidéoscope.
Une puissante lampe à
technologie LED permet
l'illumination en appuyant
sur l'interrupteur de
l'anse. Cette anse ergonomique
est très commode et permet
un réglage de la mise au
point avec une seule main.
Les
fibres optiques sont des
conducteurs d'ondes en
forme de filaments,
généralement de verre,
bien qu'ils peuvent
aussi être en matériaux
plastiques. Les fibres
optiques sont capables
de diriger la lumière le
long de sa longueur en
utilisant la réflexion
totale interne.
Normalement la lumière
du fibroscope est émise
par un laser ou une DEL.
Le videoscope flexible à
fibre optique est une
solide carcasse
résistante à l'eau. Des
milliers de faisceaux de
fibres agroupés de façon
optique rendent possible
la représentation de
l'information optique
par l'œil humain. La
flexibilité du faisceau
des fibres joue un rôle
important puisqu'elle
donne au fibroscope une
versatilité illimitée.
Fonctionnalité / Domaine
d'usage
Vous pourrez voir à la suite
le vidéoscope dans son usage
pratique. Le domaine d'usage
est presque illimité. Ce vidéoscope est
utilisé par les
électriciens, le personnel
de sécurité, les experts de
tous les secteurs, les
mécaniciens, les mécaniciens
de précision, les
constructeurs de tuyauteries,
le personnel de maintenance
des grands processus de
production industrielle, les
mécaniciens de pompes et
automobiles, ainsi que dans
le domaine privé.
Il n'est plus nécessaire
d'ouvrir ou de démonter les
machines ou les appareils
pour pouvoir diagnostiquer
les failles. Ce vidéoscope
vous permet d'économiser du
temps et de l'argent. Un
autre domaine à usage
intéressant est celui de la
formation professionnelle
continue. Le vidéoscope peut
être d'une grande aide pour
des démonstrations dans des
écoles supérieurs et des
cours en entreprise.
Le vidéoscope pour l'analyse
de pièces d'une platine et
pour l'inspection d'un
ordinateur
Information générale sur les
vidéoscopes: à l'origine, le
vidéoscope s'est développé
pour des diagnostics dans le
domaine médical; de nos
jours, il s'utilise aussi
non seulement pour des
opérations mais aussi dans
l'industrie pour le contrôle
oculaire des cavités à accès
difficile. Comme modèles de
base, il existe des vidéoscopes rigides
ou flexibles. Le vidéoscope
peut aussi être fourni avec
un adaptateur pour la caméra
ou avec fonction de vidéo.
Attention:
nos vidéoscopes ne peuvent
jamais s'utiliser dans le
secteur médical. Ils sont
exclusivement destinés à un
usage dans le domaine
industriel et les métiers
manuels, le commerce, la
recherche et le
développement institutionnel ou
dans le domaine privé (par
exemple pour les
amateurs).

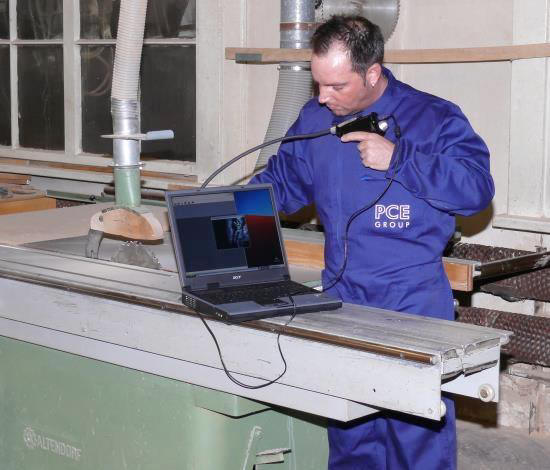

Le technicien P. Philipp inspectant
la propulsion d'une scie circulaire
avec le vidéoscope
Caractéristiques techniques
Longueur du câble flexible
930 mm
Diamètre du câble
10,5 mm
Résolution
352 x 288 pixels
704 x 576 pixel (intercalés)
Rayon
de courbure
140 mm
Longueur de l'anse
150 mm
Longueur totale
1080 mm
Champ /
angle de vision
40º
Distance de vision optimale
min. 2 mm
max. selon l'illumination
environnante
Température en
fonctionnement / de stockage
-10 ... +50 ºC
Source lumineuse
LED
Alimentation
par le port USB
Port
USB
Poids
avec mallette
450 g
Champ visuel /
optique
Pour que vous vous
fassiez une idée des
performances de ce vidéoscope,
nous avons préparé une
brève vidéo.
Source lumineuse interne
Un
vidéoscope
conventionnel de
ces caractéristiques
fonctionne normalement
avec une ampoule standard
pour l'illumination du champ
visuel. Cependant, notre vidéoscope
fonctionne avec une LED à
longue durée. Grâce à cette LED
l'illumination est
suffisante et il est conçu
pour des milliers d'heures
de travail.
Exemple d'utilisation

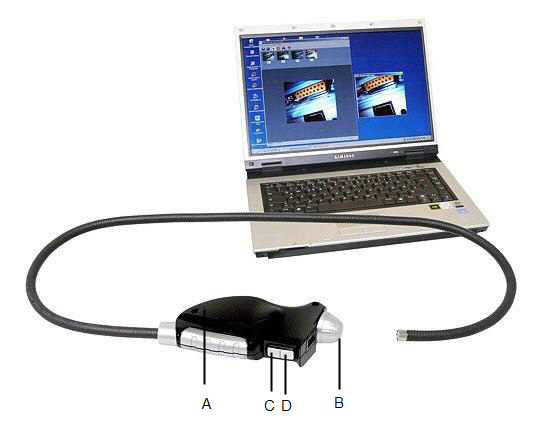

Descripción del videoscopio
PCE-VE 110
Description du
vidéoscope PCE-VE 110
Anse.
Potentiomètre pour
l’illumination: Avec ce
potentiomètre vous
pourrez régler
l’intensité de la
lumière des LEDS dans la
pointe du vidéoscope.
Bouton de photo: pour
effectuer une photo dans
l’ordinateur, il faudra
appuyer durant 2
secondes ce bouton et
l’image capturée du
vidéoscope apparaitra
sur l’écran de
l’ordinateur.
Bouton de vidéo: pour
effectuer une vidéo il
suffira de maintenir le
bouton appuyé durant une
seconde pour le lâcher
ensuite et pour stopper
l’enregistrement il
suffira d’appuyer une
fois sur ce même bouton
du vidéoscope

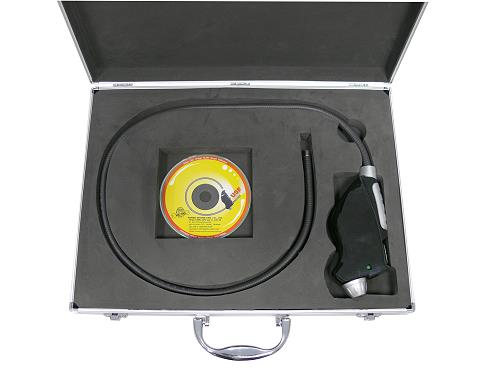

Contenu de la livraison
1 vidéoscope PCE-VE 110, 1 logiciel, 1 câble USB, 1 mallette en
aluminium, notice d'emploi
Nous
vous prions de prendre en
compte que: cet
appareil n'est pas apte pour
le secteur médical!
