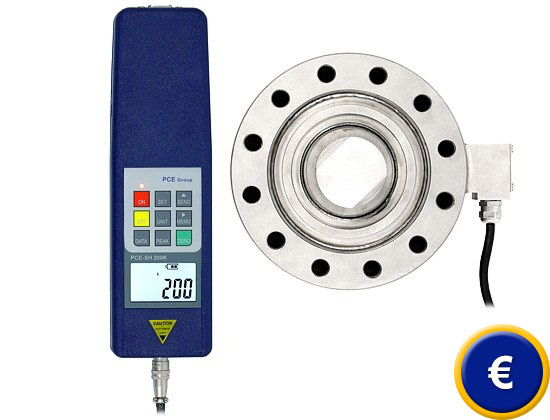

Dynamomètre PCE-SH 200K
dynamometre à cellule dynamométrique cylindrique externe pour la traction et la compression / longueur du câble 5 m / plage maximum de 200 kN

Le dynamomètre de traction et de compression fonctionne avec une cellule dynamometrique externe. Le dynamomètre (aussi appelé cellule de force) mesure une force exercée sur le capteur. Normalement il est possible de mesurer des forces de traction et de compression pour une déformation élastique. Les dynamomètres servent non seulement à mesurer la force, mais aussi à peser et pour déterminer le moment du torque. Le câble de connexion est de 5 m et il permet d'installer la cellule de charge par exemple à une machines ou à une installation ou pour adapter la cellule à un poste d'essai. Le dynamomètre se distingue par sa haute résolution et sa haute plage de mesure de jusqu'à 200 kN. Cela permet de mesurer la force de traction dans une presse ou la force de traction d'une hydraulique de façon simple et précise. Ce dynamomètre n'a pas besoin de cellule supplémentaire, puisque la cellule lui permet d'effectuer des mesures de traction et de compression jusqu'à 200 kN. Vous trouverez ici autres dynamomètres avec la même fonctionnalité, mais avec des dimensions et des plages de mesure inférieures.

Voir / imprimer la notice d'emploi du dynamomètre PCE-SH 200K

 - Indication en Newton [N], tonnes [t] et livres [lb]
 - Haute résolution
 - Ecran LCD à illumination de fond
 - Accumulateur Ni-Hi rechargeable
 - Mémoire Peak pour des plages de traction et
   de compression

 - Fonction de "mesure des valeurs limites"
 - Mémoire pour enregistrer 897 valeurs
 - Indication du type de force
   (traction ou compression)
 - Protection de surcharge jusqu'à150 %,
   indiquant la force
 - Logiciel inclus

L'écran lisible et à illumination de fond du dynamomètre n'indique pas seulement la valeur de mesure. Il montre aussi la capacité de l'accumulateur, la valeur moyenne et la valeur de pointe d'une série de mesure, ainsi que le numéro de mémoire correspondant. De plus, une flèche indique s'il s'agit d'une mesure de traction ou de compression. Sur l'écran, une LED indique si le mesureur est allumé. En cas de dépassement de la valeur limite, il est indiqué si la valeur limite dépassée est la supérieure ou inférieure, en plus de l'indiquer par un signal acoustique. Vous pouvez aussi effectuer une remise à zéro avec la touche Zero. L'illumination de fond s'allume et s'éteint facilement. La touche Set sert à introduire les valeurs limites supérieures et inférieures.

La cellule dynamométrique peut s'installer dans une machine ou une installation (vous trouverez un croquis avec les données des perforations), visser des agrafes (pour les travaux de compression) ou visser un boulon de pression (pour les travaux de traction). La perforation à vis (M36 x 2) se trouve des deux côtés de la cellule dynamométrique et sert à visser les crochets et les agrafes, ainsi que pour une fixation sur les postes d'essai.

Caractéristiques techniques

Modèle de dynamomètre

PCE-SH 200K

Plage de mesure

2 kN... 200 kN
203 kg... 20394 kg

Résolution

100 N

Dimensions de la cellule dynamométrique externe

Ø155 mm

Précision

± 1 % (de la valeur de mesure)

Temps de réponse

< 0,1 seconde

Peak-Hold (maintenance de la valeur de pointe)

oui

Mémoire interne

oui pour un maximum de 897 valeurs de pointe

Interface

USB

Protection par surcharge

jusqu'à un maximum de 150 %

Ecran

LCD à illumination de fond

Alimentation

accumulateur Ni-Hi rechargeable

Dimensions de l'appareil portable

245 x 38,5 x 60 mm

Poids

environ 130 g

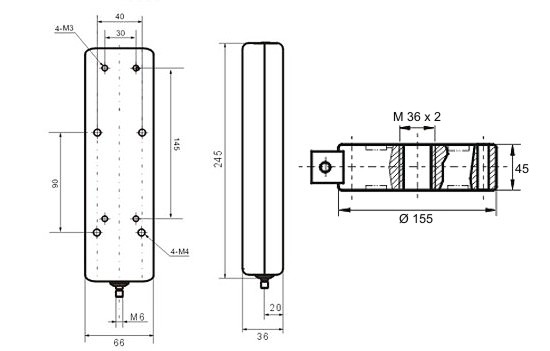

Croquis des dimensions du dynamomètre PCE-SH 200K

Contenu de la livraison

1 x dynamomètre de traction et de compression
1 x cellule dynamométrique externe avec 5 m
1 x accumulateur rechargeable Ni-Hi
1 x logiciel
1 x chargeur (12V / 230 V composant de réseau)
1 x malette de transport
     notice d'emploi

Logiciel

Le logiciel d'analyse en temps réel est conçu de façon à ce que vous puissiez l'utiliser sans connaitre préalablement le logiciel. L'usager peut initier et stopper la mesure de façon très simple quand le dynamomètre digital PCE-SH 200K est connecté à l'ordinateur.

Supplément
- Calibrage et certificat ISO de laboratoire
Pour les entreprises qui désirent intégrer leur dynamomètre dans leur contrôle interne de qualité ou pour un recalibrage annuel. Ce certificat selon la règlementation ISO, comprend un calibrage de laboratoire avec le certificat avec toutes les valeurs de mesure.
