Dynamomètre de compression et de traction de la série PCE-FG K
dynamometre pour la compression et la traction / mémoire interne / cellule externe / écran graphique / évaluation statistique / mesure des valeurs limites / fonction PEAK / logiciel inclus

Le dynamomètre portable mesure la pression et la compression. Il s'agit d'un mesureur de force avec une cellule dynamométrique externe avec un câble de 3 m de longueur. Le dynamometre de compression et de traction a deux vitesses de mesure réglables, ce qui permet d'avoir un registre optimum en temps réel des mesures de compression et de traction. La vaste mémoire interne du dynamomètre a 8 positions de mémoire avec 800 mesures respectives. Le registre s'effectue manuellement en appuyant sur un bouton ou automatiquement avant le réglage de la part de mesure du dynamomètre de compression et de traction. Le mesureur de la force de traction et de compression à cellule dynamométrique externe possède un écran graphique réversible automatique. Pour l'évaluation des mesures de traction et de compression, le dynamomètre fournit une évaluation statistique dans l'appareil même qui inclut des informations telles que la quantité des mesures, la force totale, la force moyenne, les valeurs maximum et minium, les valeurs individuelles et la présentation graphique de l'histogramme. Le dynamomètre à cellule dynamométrique externe permet d'imprimer les données comme protocole GLP / ISO grâce à une connexion directe à l'imprimante. Le logiciel inclus dans la livraison permet un registre en temps réel des valeurs de mesure. Le dynamomètre possède aussi d'autres fonctions telles que l'indication simultanée des valeurs maximum et minimum. Vous pouvez régler les unités de mesure du dynamomètre, qui sont: N, kg, g, lb et oz. La fonction du dynamomètre de valeurs limites repose sur un signal acoustique et visuel. Le menu du dynamomètre est disponible en trois langues. La considération de la force gravitationnelle est une excellente caractéristique du dynamomètre. Vous trouverez ici le même dynamomètre de la série PCE-FG mais avec une cellule dynamométrique interne. Dans le lien suivant, vous trouverez d'autres modèles de dynamomètres pouvant s'adapter à vos besoins.

- Cellule dynamométrique externe
- Dynamomètre de traction et de compression
- Possibilité de réglage de la haute part de mesure
- Précision de 0,02 %
- Fonction PEAK (min./max.)
- Fonction de valeurs limites
- Fonction de valeurs limites / réglage de la valeur de mesure
- Différentes unités de mesure
- Possibilité de calibrage avec des poids externes
- Registre automatique ou manuel
- Mémoire à 8 x 800 valeurs de mesure
- Evaluation graphique
- Ecran graphique qui s'inverse automatiquement
- Menu: allemand, anglais, espagnol
- Logiciel d'analyse et de contrôle inclus
- Date et heure
- Impression de protocole GLP / ISO
- Réglage de la déconnexion automatique
- Surcharge max. 20%
- Indication de l'état de la batterie
- Possibilité d'alimentation par un composant de réseau

Voir /imprimer la notice d'emploi du dynamomètre série PCE-FG K

Caractéristiques techniques

Charge de mesure maximum
 - PCE-FG 1K
 - PCE-FG 2K
 - PCE-FG 5K
 - PCE-FG 10K
 - PCE-FG 20K
 - PCE-FG 50K
 - PCE-FG 200K

1.000 N / 100 kg
2.000 N / 200 kg
5.000 N / 500 kg
10.000 N / 1.000 kg
20.000 N / 2.000 kg
50.000 N / 5.000 kg
200.000 N / 20.000 kg

Résolution
 - PCE-FG 1K
 - PCE-FG 2K
 - PCE-FG 5K
 - PCE-FG 10K
 - PCE-FG 20K
 - PCE-FG 50K
 - PCE-FG 200K

0,2 N / 20 g
0,5 N / 50 g
1 N / 100 g
2 N / 200 g
5 N / 0,5 kg
10 N / 1 kg
50 N / 5 kg

Longueur du câble de la cellule dynamométrique

Environ 3 m

Incertitude de la mesure

±0,05 % de la valeur de mesure

Carte gravitationnelle

Réglage manuel ou par des données GPS

Unités de mesure

N, g, lb, oz, kg

Calibrage

Par des poids de réglage F2

Surcharge maximum

±20 % de la plage de mesure du dynamomètre

Part de mesure

Réglable 10 valeurs/s ou 40 valeurs/s

Fonction de mesure

Mesure de traction et de compression / fonction PEAK (max, min, Hold) / mesure des valeurs limites / mesure en tems réel avec le logiciel

Ecran

Écran graphique de 61 x 34 / indication simultanée des valeurs importantes telles que la date, l'heure, la valeur de mesure actuelle / inversion automatique de l'écran / réglage de l'illumination de fond, etc.

Menu

Multilingue: allemand / anglais / espagnol

Mémoire interne

8 positions de mémoire avec 800 mesures respectives

Registre

Manuel
- En appuyant sur un bouton automatique
- 0,025 s - 99,9 s

Interface

RS-232 de série, 9 pôles

Connexion à une imprimante

À travers de l'interface RS-232

Logiciel et câble de données

Logiciel pour l'évaluation et le contrôle inclus

Conditions environnementales

-10 ºC... +40 ºC

Alimentation

Accumulateur NiMH interne
Adaptateur de réseau ~230 V / 12 V inclus
Réglage de la fonction de déconnexion automatique

Durée de l'accumulateur

Environ 20 h
(sans illumination de fond de l'écran environ 45)

Dimensions

210 x 110 x 40 mm

Poids

550 g (sans cellule dynamométrique)

Indication sur l'écran

Informations telles que la date, l'heure, l'état de
la batterie, la vitesse de mesure, la force et
les valeurs maximum et minimum.

L'évaluation des données ou la mémoire sous
forme de diagramme, avec une possibilité
de consulter les données individuelles.

Présentation de la distribution de fréquence
du dynamomètre de la série PCE-FG K

8 positions de mémoire, qui peuvent s'identifier
individuellement, de 800 mesures

Logiciel inclus

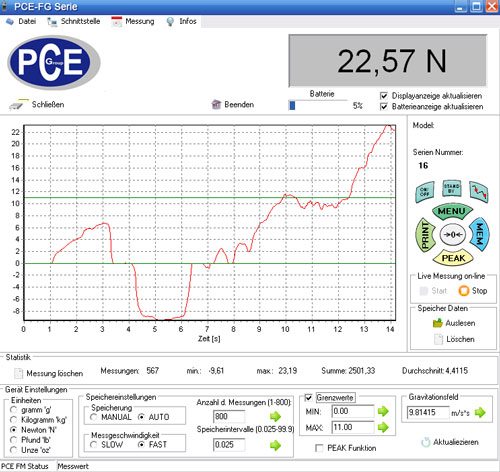

Le dynamomètre PCE-FG K à cellule dynamométrique externe pour la traction et la compression est livré avec un logiciel. Vous pouvez lire les données et contrôler le dynamomètre à travers du logiciel. La mesure effectuée avec le dynamomètre indique une mesure de traction et de compression avec les valeurs limites. Dans la partie inférieure, vous trouverez l'évaluation statistique de la mesure, les valeurs maximum, minimum et moyenne, ainsi que les réglages du dynamomètre PCE-FG K.

Contenu de la livraison
1 x Dynamomètre pour la traction et la compression série PCE-FG K
1 x Cellule dynamométrique externe
1 x Composant de réseau
1 x Logiciel
1 x Câble de transfert RS-232
2 x Mallettes

Le dynamomètre PCE-FG 200K est envoyé en deux mallettes et n'inclut pas les crochets.

Accessoires disponibles optionnels
- Certificat de calibrage ISO
Pour les entreprises qui souhaitent intégrer leur dynamomètre dans leur contrôle interne de qualité ou le calibrer annuellement. Le certificat comprend un calibrage et un certificat avec toutes les valeurs de mesure. Le rapport indique aussi le nom et l'adresse de l'entreprise ou de la personne l'ayant sollicité.

- Adaptateur USB-RS232
Par défaut, ce paquet logiciel pour le dynamomètre est livré avec le câble RS232. Si vous souhaitez envoyer les données à un portable ou à tout autre mode de stockage portable, il vous faudra utiliser l'adaptateur USB (logiciel du driver inclus).

- Imprimante
Pour réaliser le protocole des mesures vous avez la possibilité de les enregistrer ou de les imprimer directement sur le rapport. Sur l'imprimé apparaissent les données telles que la date, l'heure, la description de la mesure et la signature.

- Postes d'essai et plaques d'adaptation
Etant donné que nos postes d'essai sont conçus pour être utilisés par différents dynamomètres, des plaques d'adaptation sont nécessaires pour être sûr que le dynamomètre se fixe bien sur le poste d'essai.

- Poste d'essai
Vous pouvez combiner ce dynamomètre avec n'importe lequel des trois postes d'essai disponibles. Deux des postes d'essai sont équipés avec une manivelle, et le troisième est actionné par un moteur. Un poste d'essai peut s'utiliser par exemple pour effectuer des vérifications quotidiennes de matériel dans un laboratoire et si l'on souhaite maintenir les mêmes conditions (exclure les erreurs humaines).

Vous pouvez voir la fiche technique des différents postes dans le lien suivant: Postes d'essai.


Ou voir les détails des postes d'essai dans la description correspondant à la catégorie en ligne dynamomètres.

Attention: La cellule dynamométrique interne n'a pas besoin de maintenance, elle est légère et se caractérise par sa longue durée de fonctionnement. Dans la production de la cellule dynamométrique on utilise exclusivement des matériaux de haute qualité, qui garantissent un maximum de sécurité et de longévité. Le dynamomètre possède une plage de surcharge. Si elle est dépassée, elle détruit la cellule dynamométrique. En choisissant un dynamomètre pour votre travail, en tenant compte de la plage de mesure, choisissez un modèle d'une ampleur suffisante dans la plage par rapport à la mesure à réaliser.
