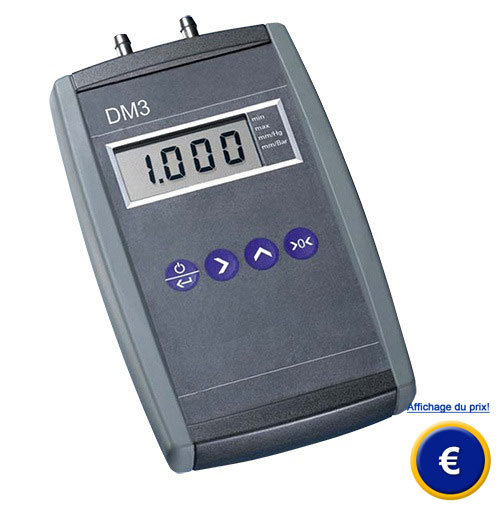

Testeur de pression différentielle
PCE-DM 30 / PCE-DM 2L / PCE-DM 2
à interface RS-232 et enregistreur / mémoire de données

Le testeur de pression différentielle PCE-DM 30, le PCE-DM 2L ou le PCE-DM 2 sont des testeur de pression differentielle d'une grande fiabilité pour mesurer la pression des gaz dans une plage allant de - 30,00 à + 30,00 mbar, de - 99,99 à + 99,99 mbar ou bien de - 2000 à + 2000 mbar.
Ils se complémentent avec une mémoire de données interne et une sortie digitale et analogique. Il est possible de mesurer la pression positive et négative (vide), en plus de la pression différentielle.
Grâce à sa haute sécurité contre la surcharge, ces appareils peuvent s'utiliser dans des systèmes avec des pressions statiques allant jusqu'à 100 mbar (PCE-DM 30), 750 mbar (PCE-DM 2L) ou bien 4 bar (PCE-DM 2). La résolution de l'écran à 4 positions peut s'ajuster à la valeur correspondante 10 fois plus fine.

Enregistreur de données et interface digitale
L'enregistreur de données intégré et l'interface de série permettent la mémorisation de jusqu'à 750 valeurs de mesure de façon directe dans le testeur de pression et son impression et/ ou son traitement dans le PC. Le logiciel économique permet la lecture et la représentation graphique des valeurs, l'activation de la fonction auto off, la correction à zéro, le réglage des unités, l'amortissement interne de l'appareil et l'intervalle de mémoire, en plus de l'indicateur de charge de la batterie. Vous pouvez voir ici (manomètres) d'autres appareils avec un équipement technique similaire, mais particulièrement conçus pour l'air.

Sortie analogique
Ce testeur de pression peut se connecter à un enregistreur ou bien à un système d'enregis- trement de données externe grâce à la sortie analogique.
La valeur dans la sortie analogique suit la résolution ajustée de - 1 ... 0 ... + 1 volt pour la plage de résolution fine et pour la normale.

Connexion
La connexion pour le testeur de pression a lieu par une fente de connexion pneumatique (élément supplémentaire) avec un embout dans le tube. Le diamètre intérieur du tube est de 5 mm.

Correction à zéro
Elle peut s'effectuer à tout moment en appuyant sur la touche.

Voir / imprimer la notice d'emploi du
testeur de pression

Caractéristiques techniques

Modèle

PCE-DM 30

PCE-DM 2L

PCE-DM 2

Plages de mesure:
-mbar

- kPa

-30,00 ... 0 ... +30,00

-3,00 ... 0 ... + 3,00

- 99,99 ... 0 ... + 99,99

- 10,00 ... 0 ... + 10,00

- 2.000 ... 0 ... + 2.000

- 200,0 ... 0 ... + 200,0

Résolution (réglable):

0,01 o 0,001 mbar
1,0 y 0,1 Pa

0,1 o 0,01 mbar
0,01 y 0,001 kPa

1 o 0,1 mbar
0,1 y 0,01 kPa

Protection de charge maximum

100 mbar

750 mbar

4 bar

Ecran

écran LCD à 4 positions, 7 segments
matrice de points alpha numérique

Précision

 < ± 2,5 % de la valeur de mesure pour - 300 ... + 300 mbar, hors de cette plage < ± 0,5 %

Interface

RS-232 et analogique (- 1 ... 0 ... + 1 V)

Alimentation

pile de 9 V

Indicateur de batterie faible

en dessous de 7,5 V

Indicateur d'erreur

en dessous de 7,0 V

Auto déconnection

en dessous de 5,0 V de tension de la batterie ou bien selon le temps réglable dans le PC de 1 à 255 minutes

Correction à zéro

en appuyant sur la touche

Mesures

150 x 80 x 30 mm

Poids (batterie inclue)

environ 250 g

Contenu de la livraison
1 x testeur de pression (modèle PCE-DM 30, PCE-DM 2L ou PCE-DM 2), 1 x pile, 1 x mallette de transport, 1 x certificat d'usine, notice d'emploi

Attention:
Si la plage de pression est dépassée, le capteur pourra être endommagé

Accessoires supplémentaires:

• Fente de connexion

• Logiciel avec câble d'interface

• Composant de réseau

• Certificat de calibrage ISO
