Oscilloscope enregistreur PKT-1190
oscilloscope enregistreur numérique avec analyseur logique de jusqu'à 16 canaux /
bande passante de 100 MHz / intervalle de mesure de 500 MS/s par canal /
enregistrement de jusqu'à 6000 points par canal / enregistrement des valeurs de mesure
directement sur clé USB

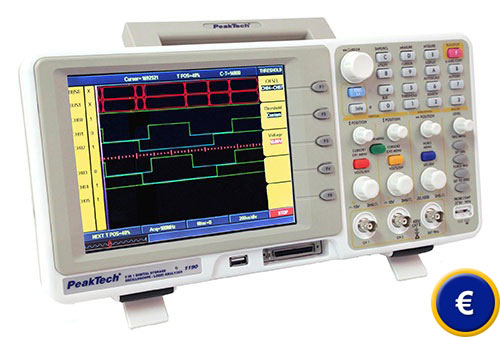

L'oscilloscope enregistreur de 100 MHz de dernière génération PKT-1190 de PeakTech dispose d'un analyseur logique 16 canaux. L'affichage des données sur l'oscilloscope enregistreur est effectué au moyen d'un écran couleur TFT 8" avec une bonne résolution et illumination de fond. À travers de la connexion USB il est possible de transférer sur votre ordinateur un débit de données plus élevé et plus rapidement. Les équipements électroniques sont de plus en plus complexes et s'élèvent le nombre de circuits digitaux et les bus systèmes en série. Puisque souvent le signal de test est analogique ou numérique, l'utilisateur a besoin d'un analyseur pour vérifier à la fois les signaux analogiques et numériques, comme avec l'enregistreur PKT-1190. L'oscilloscope enregistreur permet son application dans le secteur de la formation, et aussi des services ainsi que dans les systèmes de qualité et protection. Les valeurs des mesures peuvent être stockées directement sur la clé USB. La mémoire interne offre une capacité de jusqu'à 6000 points par canal. Les divers modes de déclenchement (trigger) de l'oscilloscope enregistreur PTK-1190 rendent le travail beaucoup plus facile. Il y a un autre modèle d'oscilloscope qui est multifonctions (oscilloscope, multimètre, analyseur logique...), et que vous pouvez voir ici. Si vous avez des questions concernant l'oscilloscope enregistreur, consultez la fiche technique ci-dessous ou contactez-nous +33 (0) 972 3537 17. Nos techniciens et ingénieurs seront heureux de vous conseiller sur cet oscilloscope enregistreur et tout autre produit de notre magasin comme les systèmes de régulation et contrôle, instruments de mesure ou balances.

Instructions de l'oscilloscope enregistreur PKT-1190  Certificat CE pour l'oscilloscope enregistreur PKT-1190  Vidéo de l'oscilloscope enregistreur PKT-1190  Logiciel de l'oscilloscope enregistreur PKT-1190  Fiche de données de l'oscilloscope enregistreur PKT-1190  Information de l'oscilloscope enregistreur PKT-1190

Oscilloscope enregistreur

- Connexion directe pour clé USB

- Vitesse d'échantillonnage par canal:
  500 MS/s en temps r
éel

- Sensibilité maximale: 5 ns


- Bande passante 100 MHz


- Mémoire de jusqu'à 6000 points par canal

Analyseur logique

- Bande passante 66 MHz

- Jusqu'à 16 canaux

- Plage de mesure de signal d'entrée 0...5 V

- Mémoire 4 M / canal

- Vitesse d'échantillonnage de 1 S/s
  jusqu'à 400 MS/s

Spécifications techniques

Oscilloscope

Bande passante

100 MHz

Écran

20 cm, TFT 8" (640 x 480 pixels)

Canaux

2 canaux + déclenchement externe
(trigger) + analyseur logique

Enregistrement des valeurs de mesure



Vitesse d'échantillonnage en temps réel

500 MS/s (temps réel) par canal

Intervalle de mesure

normal, valeur maximale, moyenne

Composante horizontale



Base de temps

ns - 100 s / div

Composant vertical



Sensibilité

2 mV ... 10 V / div

Couplage d'entrée

DC, AC, GND

Résistance d'entrée

1 MΩ ± 2 % en parallèle avec 15 pF ± 3 pF

Tension d'entrée maximale

400 V/DC et ACss

Précision DC

3 %

Transducteur A/D

8 bit

Flanc de montée

< 3,5 ns

Composant de déclenchement (trigger)



Mode de déclenchement

flanc, vidéo, alimentation par secteur, en alternatif

Fonctions de mesure



Mesures automatiques

20 paramètres

Forme d'onde

somme, soustraction, inverse

Mémoire



Fonction de mémoire

max. 6000 points (1 canal)

Mémoire de la forma d'onde

4 formes d'onde

Analyseur logique

Bande passante

66 MHz

Canaux

16

Vitesse d'échantillonnage

1 S/s jusqu'à 400 MS/s

Résistance d'entrée

1 MΩ ±2 %

Plage de mesure de signal d'entrée

0 ... 5 V

Valeur limite de tension

0 ... 4 V (4 réglages)

Mode de déclenchement

flanc, bus, status, synchronisé, déclenchement
(trigger)

Réglage de la position de déclenchement (trigger)

avant, centre, après

Mémoire

4 M / canal

Réglages de mémoire

10

Systèmes de données

système binaire, décimal et hexadécimal

Spécifications générales

Alimentation

AC 100 ... 240 V AC / 50 Hz

Dimensions (largeur x hauteur x profondeur)

370 x 180 x 120 mm

Poids

2,1 kg

Contenu de l'envoi
1 x oscilloscope enregistreur PTK-1190, 2 x sondes avec connecteur BNC, 1 x câble USB,
1 x logiciel, 1 x câble de connexion, 1 x pointe de sonde, 1x instructions d'utilisation

Information technique sur notre oscilloscope enregistreur PKT-1190 Accueil

Vous trouverez ici d'autres produits semblables classés sous le nom "oscilloscope":

- Oscilloscope PCE-OC 1
  (oscilloscope portable (5 MHz), multimètre (effectif réel), compteur de fréquence (45 MHz))

- Oscilloscope PCSU 1000
  (oscilloscope pour PC, jusqu'à 50 MS/s, interface USB, analyseur de spectre)

- Oscilloscope PKT-1255
  (oscilloscope avec sortie VGA, grande capacité de mémoire interne, large de bande de 100 MHz)

- Oscilloscope PKT-1245
  (oscilloscope avec écran en couleur TFT de 800 x 600 pixels, large de bande de 100 MHz)

- Oscilloscope PKT-1240
  (oscilloscope avec grande capacité de mémoire interne, large de bande de 60 MHz, 2 canaux CH)
