Caméra thermographique PCE-TC 30N
Caméra thermographique pour la maintenance / Plage: jusqu'à 450 °C / 160 x 120 pixels / Mémoire pour plus de 20000 images / Sensibilité thermique ≤ 0.1 °C / Fréquence d'image: 9 Hz / Mise au point fixe / Différentes palettes de couleur / Format image: JPG

La caméra thermographique est l'outil idéal pour effectuer des travaux de maintenance et de service. Cette camera thermographique est indiquée pour travailler dans des environnements difficiles et est parfaite pour les électriciens, les serruriers et en particulier pour le personnel de maintenance qui utilise cet appareil pour rechercher et prévenir les défaillances dans les installations électriques, les appareils électromécaniques, les machines utilisées dans les processus de fabrication et les systèmes de chauffage, ventilation et climatisation.

Vous pouvez utiliser la caméra thermographique haute résolution pour la maintenance préventive et pour la détection de pannes ou de défaillances dans les machines et les installations. Grâce à cet appareil, la maintenance préventive est désormais un jeu d'enfant. L'élément central de la caméra thermographique est un microbolomètre non réfrigéré d'une résolution de 160 x 120 pixels. La caméra thermographique possède un design ergonomique qui permet de le manier d'une seule main. Son poids infime de 389 g est idéal pour pouvoir inspecter les machines et les installations. Lors de la maintenance opérative, cette caméra thermographique est utilisée pour contrôler les paliers, les roulements, les échangeurs thermiques, les séparateurs de vapeur, ou pour le contrôle des installations électriques (voir plus de domaines d'utilisation plus bas). La caméra thermographique PCE-TC 28 offre une précision maximum de ±2 ºC ou ±2 % avec une sensibilité inférieure à 0,1 ºC, le tout sur une plage de température comprise entre -20 et +300 ºC.

L'écran de la caméra thermographique permet de visualiser automatiquement le point le plus chaud et le point le plus froid sur l'image thermique. Les LEDs intégrées permettent de mieux localiser l'origine des pannes dans les endroits sombres. Grâce aux fonctions puissantes intégrées à la caméra thermographique, vous pourrez détecter rapidement les irrégularités dans les machines et prendre les mesures nécessaires in situ pour prévenir les défaillances. Vous pouvez transférer les images thermiques enregistrées à votre ordinateur au moyen d'un câble de connexion.

Pour de plus amples informations en ce qui concerne la caméra thermographique, veuillez consulter la fiche technique suivante ou nous contacter au +33 (0) 972 3537 17. Nos techniciens et ingénieurs vous conseilleront avec grand plaisir sur la caméra thermographique et bien entendu sur les autres produits de la gamme des systèmes de régulation et contrôle, instruments de mesure ou balances.

Information de la caméra thermographique  Instructions de la caméra thermographique

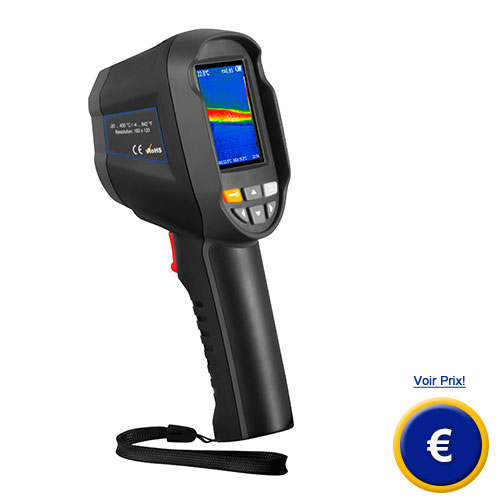

     Image de face et de la partie arrière de la caméra thermographique

- Caméra thermographique: 160 x 120 pixels
- Fréquence d'image: 9 Hz
- Adaptation de la plage de température

- Sensibilité thermique: 70 mk
- Fonction d'image superposée (PiP)
- Mémoire pour plus de 20000 images

Caractéristiques techniques de la caméra thermographique

Capteur thermique

Résolution

160 x 120 pixels

Longueur d'onde

8 ... 14 µm

Sensibilité thermique

70 mk

Fréquence d’image

9 Hz

Champ Visuel (FOV)

35° x 26°

Mise au point

Mise au point fixe

Distance minimum

0,15 m

Plage de température

-20 ... 450 °C

Précision

±2 °C / ±2 %, à partir de 300°C: ±5 %

Étalonnage de la mesure

Automatique

Nombre de Spots

1

Nombre de plages de mesure

1

Degré d’émissivité

Plage: 0,01 ... 1,00

Palettes de couleur

Arc-en-ciel, oxyde de fer rouge, couleur froide, noir et blanc, blanc et noir.



Autres spécifications

Image superposée (PiP)

Réglable: 25 %, 50 %, 75 %, 100%

Résolution caméra

300.000 pixels

Écran

TFT de 2,8"

Résolution écran

320 x 240 pixels

Mémoire

Carte SD pour plus de 20.000 images

Format image

JPG

Alimentation batterie

Batterie 18650 intégrée, environ 2800 mAh

Alimentation adaptateur réseau

Principale: 100 ... 240 VAC 50/60 Hz
Secondaire: 5 V / 2 ADC

Interface

Micro USB pour charger la batterie et transférer les données à un ordinateur

Durée de fonctionnement

Entre 2 et 3 heures

Langues du menu

Allemand, chinois, anglais, italien

Arrêt automatique

Après 5, 20 minutes ou désactivé

Conditions ambiantes

-0 ... 45 °C

Conditions de conservation

-20 ... 60 °C

Humidité relative

≤ 85 % H.r. (sans condensation)

Dimensions

96 x 72 x 226 mm

Poids

389 g

Connexions de la caméra thermographique

Utilisation de la caméra thermographique

Écran de la caméra thermographique

Utilisation de la caméra thermographique

Capteur de la caméra thermographique

Livraison de la caméra thermographique

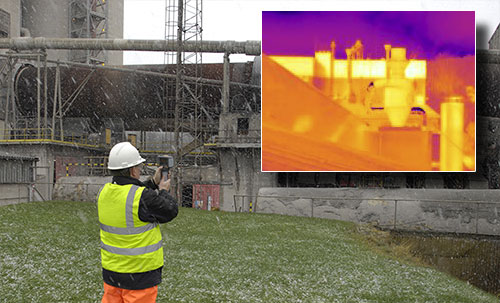

Caméra infrarouge pour le contrôle préventif
La caméra infrarouge ne s'utilise pas seulement pour des problèmes d'isolation dans des tuyauteries ou des récipients, Caméra thermographique contrôle préventifmais aussi pour analyser les pièces ou les parties d'une machine. La caméra infrarouge est l'outil parfait pour visualiser les images significatives de l'état actuel des machines, des installations et des systèmes techniques. Le fait de pouvoir effectuer ces vérifications et ces mesures alors que la machine est en marche, rend particulièrement attrayant cet appareil. Cela vous permet de détecter les problèmes à temps, avant qu'une défaillance ne se produise ou qu'il soit nécessaire d'arrêter la production. L'arrêt d'une machine dans une entreprise de production peut provoquer des pertes économiques de 1000 €/h et plus. L'utilisation d'une caméra infrarouge peut éviter cette interruption. C'est pourquoi il est possible d'amortir le coût d'une caméra infrarouge en moins d'un jour.

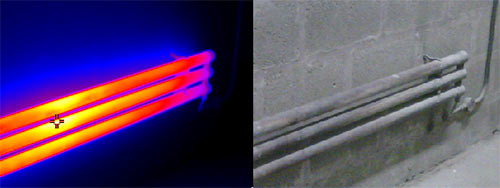

Contrôle d'isolement avel la caméra thermographique

Dans le domaine de la maintenance préventive, il existe une multitude d'applications pour la caméra infrarouge PCE-TC 30N:

Maintenance préventive dans le domaine de la basse tension
Les caméras thermographiques, comme le modèle PCE-TC 30N, s'utilisent fréquemment pour les inspections électriques. Lorsque les branchements électriques sont lâches, le courant a une résistance qui provoque une augmentation de la température. Dans certains cas, cela provoque des défaillances dans les composants, des pannes dans les systèmes, des courts-circuits ou des incendies, et par conséquent, cela génère des frais considérables. Avant qu'une panne ne se produise, l'effectivité du réseau électrique diminue aussi, puisqu'une partie de l'énergie est gaspillée en produisant de la chaleur, ce qui implique aussi une perte. Tout cela peut être évité grâce à une caméra infrarouge, puisqu'elle permet de détecter à temps ces défaillances et de prendre les mesures nécessaires.

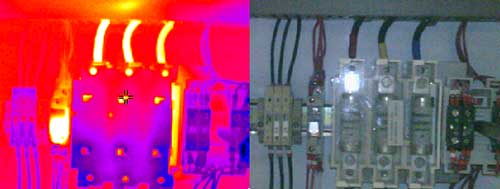

Contrôle d'isolement avel la caméra thermographique

Maintenance préventive dans le domaine de la haute tension
Une caméra infrarouge vérifie aussi les transformateurs de puissance. Pour agir de façon préventive, vous pouvez comparer la température des radiateurs et les branchements à haute tension, les interrupteurs et commutateurs ainsi que les lignes électriques à haute tension. L'image thermique permet de visualiser nettement les zones problématiques.

Maintenance préventive dans le domaine de la mécanique
Les systèmes mécaniques sont généralement le noyau ou l'élément central d'une entreprise, dans de nombreux secteurs de la production. Le contrôle de ces installations mécaniques effectué avec une caméra infrarouge peut fournir des images thermiques qui sont une source d'information supplémentaire très utile pour l'analyse des vibrations. C'est pourquoi, la caméra infrarouge PCE-TC 30N est un appareil idéal pour la prévention des défaillances sur les chantiers et dans le domaine privé.

Utilisation avec l'asphalte
Lorsque de l'asphalte est livré sur un chantier, il est important de tenir compte des valeurs limites. Il est nécessaire que le matériau mélangé soit réparti uniformément, afin de garantir une distribution uniforme de la température, et que celle-ci soit supérieure à 150 ºC. Une distribution uniforme de la température signifie qu'aucun mélange froid ne doit se produire dans un coin ou dans un angle. Pour cela, l'utilisation de la caméra infrarouge PCE-TC 30N est parfaite puisque vous pouvez vérifier rapidement et facilement la température de tout le matériau mélangé. L'utilisation d'un thermomètre normal est pénible et requière beaucoup de temps puisqu'il faut introduire la sonde du thermomètre dans différents endroits. L'utilisation de la caméra infrarouge PCE-TC 30N évite cette tâche. De plus, la caméra infrarouge vous permet même de détecter les zones froides pendant le déchargement, ce qui est impossible avec un thermomètre conventionnel.

Nous vous indiquons dans la liste ci-dessous d'autres domaines d'utilisation de la caméra infrarouge:

- Paliers et boîtiers
- Entraînements par courroies et chaînes
- Paliers de bandes transporteuses
- Alignement des axes (systèmes d'axes)
- Échangeurs thermiques
- Systèmes de climatisation
- Systèmes de ventilation
- Isolation des tuyauteries
- Pompes
- Compresseurs
- Isolants résistants à la chaleur
- Séparateurs de vapeur
- Soupapes
- Ventilateurs
- Robot soudeur
- Moteurs électriques
- Boîtes de distribution

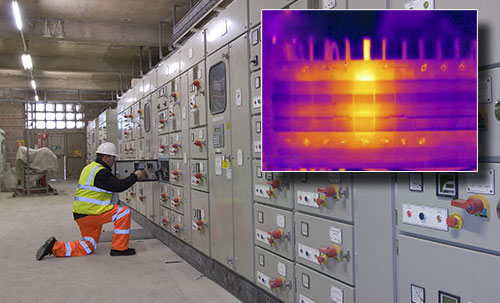

- Inspections des armoires électriques
- Problèmes des branchements électriques
- Fusibles et surcharges
- Réfrigération des transformateurs

Contenu de la livraison
1 x Caméra thermographique
1 x Câble micro USB
1 x Adaptateur de charge USB
1 x Sac de transport
1 x Manuel d'utilisation

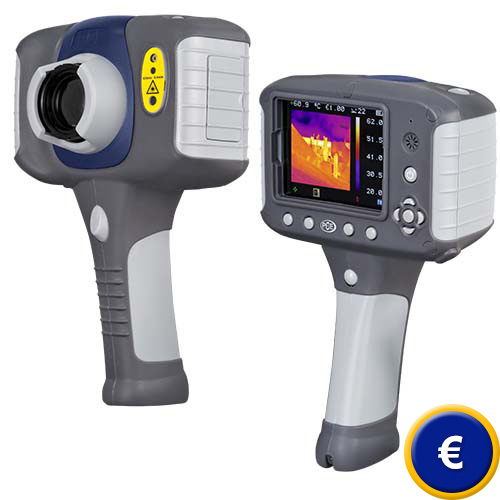

Information technique de notre caméra thermographique PCE-TC5
