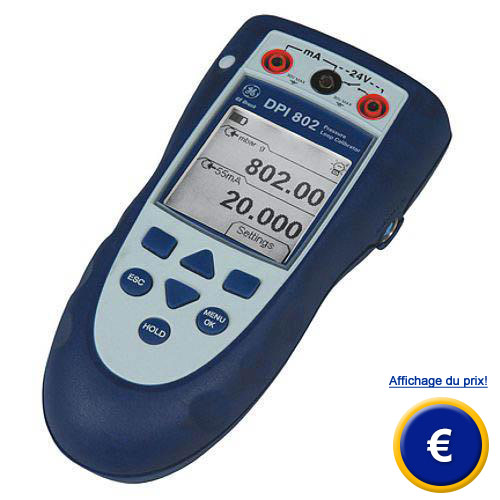

Contrôleur de pression série DPI 800/802
à capteurs externes et patron de précision

controleur de pression à haute précision, parfait pour la vérification et le calibrage

Le contrôleur de pression DPI 800/802 est un instrument portable robuste, simple dans sa manipulation et à haut développement. Ce controleur de pression économique vous permettent de vérifier et de calibrer les paramètres de processus les plus importants. L'innovation technique et son design ergonomique vous permet d'effectuer plus de calibrages dans le même laps de temps, ce qui augmente l'efficacité du travail. La base de ce produit avancé est ses matériaux et ses innovations techniques, basées sur une expérience de 15 ans de développement dans les techniques de mesure. Le contrôleur de pression DPI 800/802 est compact, robuste et léger. Il est apte pour être utilisé avec une seule main et permet de nombreuses fonctions importantes qui sont nécessaires pour des travaux de maintenance de routine et pour la recherche d'erreurs du système. Le contrôleur de pression n'a aucun problème à mesurer simultanément la pression et le courant. Le contrôleur de pression intègre un transducteur de mesure dans la source de tension de 24 V. Si nous le combinons avec nos pompes portables, nous pouvons effectuer in situ des vérifications et des calibrages. Les domaines d'utilisation incluent des vérification set des travaux de maintenance dans des techniques de mesure, des calibrages de transducteurs de mesure, des registres de données, des vérifications d'interrupteurs et des appareils d'alarme. Le contrôleur de pression est parfait pour l'utiliser dans les secteurs de l'industrie, les services de maintenance et les laboratoires. Les 25 unités différentes parmi lesquelles le travailleur peut choisir et la grande sélection des plages de mesure dans la série DPI 800/802 permettent que ce contrôleur de pression puisse s'utiliser in situ pour n'importe quelle tâche, sans avoir à calculer les résultats de mesure (tableau de conversion).
Vous trouverez une explication du principe de la mesure de la pression absolue et différentielle dans le lien suivant: Principe de la mesure de la pression absolue et différentielle. Vous trouverez d'autres contrôleurs de pression avec et sans interface en suivant le lien entre parenthèses. Vous pouvez obtenir des certificats de calibrage pour les contrôleurs de pression DIN ISO 9000 ainsi que pour les accessoires supplémentaires correspondants.

Contrôleur de pression de la série DPI 800/802
Contrôleur de pression de la série DPI 800/802

  • Plages de mesure de 25 jusqu'à 700 bar

  • Surpression, pression absolue, pression différentielle sélectionnable avec un ou deux capteurs

  • Capteurs à technologie IDOS, avec une limite d'erreur alternative de 0,05 % ou 0,01 %

  • Mesure mA, vérification de pressostat et sortie de 24 V

  • Grand écran avec guide dans le menu et illumination de fond

  • Résistance HART® pour 2 conducteurs

  • Test de chute de pression pouvant se paramétrer, la part de chute de pression se calcule en enregistrant la pression initiale et finale et l'intervalle de temps

  • Les fonctions de pas et de graduation automatique ainsi que la mémoire de valeurs maximum, minimum et moyenne facilitent la recherche de pannes et la maintenance

  • Contrôleur de pression DPI 802: mesure simultanée de la pression et du courant

  • Alimentation de 24 V.

  • Test automatique d'interrupteurs: il détecte les interrupteurs au moment d'ouvrir et de fermer l'interrupteur, ce qui permet une vaste vérification des systèmes d'alarme

  • Robuste et résistant aux intempéries

  • Compact, à utilisation facile

  • Manipulation simple avec une seule main

  • Résistance aux chocs, protégé par un élastomère

  • Modules de pression UPM aptes pour Plug & Play en technologie IDOS

  • Mémoire pour 1000 points de mesure (optionnel)

Voir / imprimer la notice d'emploi du
contrôleur de pression
Notice d'emploi du contrôleur de pression de la série DPI 800.

Caractéristiques

DPI 800

DPI 802

Mesure de la pression

X

X

Mesure mA / 24 V actif



X

Test d'interrupteurs



X

Résistance HART®



X

Fonction de pas et graduation automatique éditables



X

Mémoire pour des valeurs max / min / moyenne, échelle, filtre

X

X

Alarme, fonction Hold, remise à zéro

X

X

25 unités de pression

X

X

Echelle de flux

X

X

Vérification des fuites

X

X

Mémoire pour 1000 valeurs, RS-232
(*option de le commander avec mémoire interne débloquée, voir Options)

*X

*X

Registre des procédés de données

X

X

Contrôleur, indicateur et vérificateur de registre

X

X

Calibrage

X

X

Maintenance et conservation

X

X

Test dans des interrupteurs, systèmes d'alarmes

X

X

Uniquement pour le DPI 802

Mesure mA

0... 55,000 mA / 0,02 % de la valeur de mesure /
+ 3 digits

Coefficient de température

-10 °C à 10 °C et de 30 °C à 50 °C,
0,002 % de la valeur finale / ºC

Test d'interrupteurs

ouvert / fermé, courant de mesure 2 mA

Alimentation des 2 conducteurs

24 V ±10% (maximum 35 mA)

Résistance HART® intégrée

250 Ω (sélection dans le menu)

Connexions de test

connecteurs de 4 mm

Fiche technique

Plage de mesure

*Fonction

Résolution

*Moyen



*S

*P

( +)
Connexions

( -) Connexions

±25 mbar

Ü/D

0,1 mbar

0,03 mbar

2

3

±70/ 200/ 350/ 700 mbar

Ü/D

0,075 mbar

0,03 mbar

2

3

0... 350 mbar

A

0,1 mbar



2



-1... 1 o 2 bar

Ü/D

0,05 bar

0,01 bar

2

3

0... 2 bar

A

0,075 bar



2



-1... 3,5/ 7/ 10/ 20 bar

Ü

0,05 bar

0,01 bar

1



0... 7/ 20 bar

A

0,075 bar



1



0... 35/ 70/ 100/ 135/ 200 bar

Ü

0,05 bar

0,01 bar

1



0... 350/ 700 bar
appareil fermé

Ü

0,05 bar



1



* Fonction: Ü = surpression, A = pression absolue, Ü/D = surpression avec référence calibrée à la pression de ligne maximum de 2 bar.

* Moyen: (1) Parties en acier noble faisant contact avec le produit à mesurer. (2) Gaz non corrosifs / liquides. (3) Gaz non corrosifs ( - = non disponible). Une caractéristique qui suppose une remise à zéro antérieure.

* S = caractéristique standard la caractéristique totale dans la plage de température 0 °C à 50 °C inclut une stabilité à long terme de plus d'un an et une incertitude dans la mesure de la norme de calibrage utilisée

* P = caractéristique Premium

• Ella un effet de température de 18 °C à 28 °C

• Dans la plage de température supérieure de 5 °C à 45 °C la caractéristique augmente à: 0,014 % de la valeur finale pour des plages supérieures à 700 mbar/ 0,075% de la valeur finale pour des plages inférieures à 1 bar

• Stabilité à long terme à plus de 1 an: 0,01 % de la valeur de mesure pour des plages supérieures à 350 mbar / 0,03 % de la valeur de mesure pour des plages inférieures à 700 mbar

• Incertitude de mesure de la norme de calibrage: 50 ppm de la valeur de mesure

Plage de surcharge (de façon brève)

4 fois la plage pour 350 mbar et inférieur

2 fois la plage de 700 mbar et supérieur

Pression de travail maximum: 1,1 fois la plage de mesure

Unités de pression

25 unités sélectionnables différentes

Connecteurs

sélection entre G 1/8"ou 1/8" NPT vissage intérieur

Un ou deux capteurs

Alternativement il est possible d'incorporer deux capteurs. Les plages de surpression et de pression absolue peuvent se mélanger. Dans ce cas, les plages de mesure Ü/D ont uniquement une connexion pour la pression. Seul un des capteurs peut avoir une plage de mesure de 100 bar ou supérieur. Les caractéristiques S et P ne peuvent pas se solliciter pour un même appareil.

Ecran

LCD à illumination de fond

Température en fonctionnement

-10... 50 °C

Température de stockage

-20... 70 °C

Humidité relative

0... 90% sans condensation; Déf. Standard 66-31, 8.6 Cat. III

Type de protection

IP54

Impact et vibration

BS EN61010:2001, Déf. Standard 66-31,
8.4 Cat. III

EMV

BS EN61326-1:1998 + A2:2001

Sécurité

BS EN61010:2001 (sécurité électrique). Règlementation pour les contrôleurs de pression (PED), classe SEP. marque CE

Batterie

3 x type AA

Durée de la batterie

>50 V, avec une alimentation active de 24 V > 10 h

Dimensions

180 x 85 x 50 mm

Poids

500 g

Convertisseur d'unités
En tant qu'aide à la conversion des unités de pression les plus communes, vous pouvez utiliser le tableau de conversion.

Pascal (Pa):
Hectopascal (hPa):
Livre par pouce au carré (psi, lb/sq in):
Bar (bar):
Atmosphère (atm):

Contenu de la livraison
1 x Contrôleur de pression DPI 800 ou DPI 802 (versions selon le tableau), 1 x batterie, notice d'emploi, certificat de calibrage. Le modèle DPI 802 comprend en plus un set avec des câbles d'essai

Information importante pour la commande

Veuillez TOUJOURS nous indiquer ce qui suit:

1. Versions DPI 800 ou DPI 802.

2. Ajoutez l'abréviation "P" pour les caractéristiques Premium et/ou l'abréviation "D" pour la version à deux capteurs.

3. Plage de mesure: Sélectionnez les plages de mesure standards; voir le tableau ci-dessus.

3. Type de pression: Ü, A, Ü/D, voir le tableau ci-dessus.

4. Connexion: vissage intérieur 1/8" NPT ou vissage intérieur G 1/8"

Etant données les nombreuses combinaisons possibles, nous vous prions de remplir ce formulaire pour demander le contrôleur de pression correspondant et de nous le retourner par fax:

Voir / imprimer la demande du contrôleur de pression
Demande du contrôleur de pression de la série DPI 700.

Avertissement
Une surcharge supérieure à la plage maximum endommagerait le capteur du contrôleur de pression

Accessoires optionnels disponibles
- Mallette matelassée avec ceinture, clip, courroie de main, bandoulière et support

Actualisation incluant le code pour transférer les données, câble RS-232 inclus
Enregistrement de données cyclique (d'1 seconde à 23 heures, 59 minutes, 59 secondes) ou manuel en appuyant sur une touche. Contrôle des données sur l'écran ou transfert de données au PC par le port RS-232. Aucun logiciel particulier n'est nécessaire étant donné que les applications de Microsoft® offrent la possibilité de transférer les données (HyperTerminal) et d'effectuer une évaluation (Excel). Date et heure (en temps réel). Mémoire: 1000 valeurs dans une mesure individuelle ou 750 valeurs dans une mesure dual avec date et heure. Titre des colonnes. 6 caractères spécifiques du client pour identifier les groupes de mesure. RS232:19,2 kBaud, 8 bits de données, 1 Stopbit, aucune parité, XON/XOFF. Format des données: ASCII divisé par une virgule.

- Certificat de calibrage ISO
Pour les entreprises qui désirent intégrer leur contrôleur de pression dans leur contrôle interne de qualité ou qui désirent le retourner annuellement pour son calibrage. Le certificat selon la règlementation ISO comprend un certificat de laboratoire incluant le certificat avec toutes les valeurs de mesure. Le nom de la société ou de la personne l'ayant sollicité y est inclus.

Certificat de calibrage ISO pour le contrôleur de pression.

 Information technique de notre contrôleur de pression DPI 705

Retour à la page principale

Vous trouverez ici la liste complète de tous les mesureurs proposés par PCE Instruments.

Contact:
PCE Instruments France EURL
23, rue de Strasbourg
67250 SOULTZ-SOUS-FORETS
France
tél. +33 (0) 972 3537 17
fax +33 (0) 972 3537 18


A continuation vous pourrez trouver une vision générale des groupes de produits des Mesureurs:

Accéléromètres
Ampèremètres
Analyseurs d'eau
Analyseurs de bruit
Analyseurs de combustion
Analyseurs de gaz
Analyseurs d'humidité
Analyseurs de LAN
Analyseurs de liquides
Analyseurs oxygène eau
Analyseurs de puissance
Analyseurs particules
Analyseurs de spectre
Analyseurs triphasés
Anal. tv câble / satellite
Analyseurs de vibration
Anémomètres

Balances
Baromètres
Boroscopes
Brillancemètres

Caméras d'inspection
Caméras haute vitesse
Cam. thermographiques
Calibreurs
Capacimètres
Chloromètres
Colorimètres pour eau
Colorimètres surfaces
Compte tours
Compteurs de particules
Compteurs de radiation
Conductimètres
Contrôleurs de bruit
Contr. environnement
Contrôleurs fréquence
Contrôleurs de lumière
Contrôleurs de pression
Contrôleurs de fuites
Contr. de température
Contrôleurs de terre
Contr. universels digitaux
Convertisseurs de signal

Data loggers
Débitmètres d'air
Décibelmètres
Densimètres
Détecteurs de bruit
Détecteurs de câbles
Détecteurs de courant
Détecteurs de gaz
Détecteurs mono gaz

Détecteurs de lumière

Détect. météorologiques
Détecteurs de radiations
Détecteurs de voltage
Dispositif thermographie
Distancemètres
Dosimètres de radiation
Duromètres
Dynamomètres

Endoscopes (avec écran)
Enregistreurs données
Epaissimètres
Explosimètres

Fibroscopes
Fréquencemètres

Gaussmètres
Gaz explosifs
Générateurs de fonctions

Humidimètres bois
Humidimètres matériaux
Humidimètres papier

Hygromètres

Impactomètres
Indicateurs d'humidité
Indicateurs météo
Indicateurs de son
Indicateurs température

Lecteurs d'humidité
Lecteurs de température
Logger de données
Luxmètres

Magnétomètres
Manomètres de pression
Manomètres tube Pitot
Megohmètres
Mes. automobilisme
Mes. climatologiques
Mesureurs d'air
Mesureurs d'eau
Mesureurs d'éclat
Mesureurs de capacité
Mesureurs de champ
Mesureurs de chlore
Mesureurs combustion
Mesureurs de couleur
Mesureurs de débit
Mesureurs de distance
Mesureurs de dureté
Mesureurs d'épaisseurs
Mesureurs d'energie
Mesureurs de force

Mesureurs fréquence
Mesureurs de gaz
Mesureurs de grosseur
Mesureurs d'isolement
Mesureurs de pression
Mesureurs d'oxygène
Mesureurs d'ozone
Mesureurs de son
Mesureurs de torsion
Mes. humidité abs.
Mes. humidité papier
Mes. humidité relative
Mesureurs hygiène
Mes. laser températ.
Mesureurs longueur
Mesureurs lumière
Mesureurs poussière
Mesureurs pH / poche
Mes. photo. mono.
Mes. phot. multi.
Mes. humidité air
Mesureurs portables
Mes. puissance élect.
Mes. puissance laser
Mesureurs radiation
Mes. radioactivité
Mesureurs Redox
Mes. resist. mise terre
Mes. revêtements
Mesureurs RLC
Mes. stress thermique
Mes. temp. contact
Mes.temp.sans contact
Mes./détect. thermiq.
Mes. ultrasoniques
Mesureurs vibrations
Mètres lasers
Micromètres
Microscopes
Multimètres

Niveaux Laser

Odomètres
Ohmmètres
Oscilloscopes
Oxymètres eau / gaz
Ozonomètres

Pénétromètres
pH-mètres poche / table
Phonendoscopes
Photomètres monofonc.
Photomètres multifonct.
Pied à coulisse
Pinces ampèremétriques

Pyromètres
Psychromètres

Radiomètres
Réfractomètres
Rugosimètres

Salinomètres
Sondes de température
Sonomètres
Sources d'alimetation
Stations météo
Stéthoscopes
Stroboscopes

Systèmes surveillance

Tachymètres portables
Télémètres laser
Telluromètres
Thermo-anémomètres
Thermocaméras
Thermohygromètres
Thermomètres contact
Thermo. infrarouges
Testeurs d'air
Testeurs de câbles
Testeurs de courant
Testeurs conductivité
Testeurs de dureté
Testeurs d'eau
Testeurs d'effort
Testeurs d'humidité
Testeurs pH / portables
Testeurs de pression
Testeurs de radiation
Testeurs recouvrement
Testeurs réseaux LAN
Testeurs résist. élect.
Testeurs de rugosité
Testeurs de son
Testeurs température
Testeurs par ultrasons
Turbidimètres

Velomètres
Vérificateurs de bruit
Vérificateurs de chlore
Vérificateurs milliohms
Vérificateurs de Redox
Vérificateurs LAN
Vérificateurs VDE
Vibromètres
Vidéo-endoscopes
Vidéo à haute vitesse
Viseurs d'infrarouges
Voltmètres

Wattmètres numériques
