Transducteur
d'humidité et de température EE 23
transducteur d'humidite et de temperature / avec des capteurs
déplacés jusqu'à 20 m / version en plastique ou métallique /
écran intégré |
Le transducteur d'humidité et de
température EE 23 vous permet d'avoir une vaste gamme
d'applications grâce à ses différentes versions. Vous pouvez
acquérir le transducteur de temperature et d'humidite EE 23
avec des capteurs internes ou des capteurs déplacés. Vous
pouvez aussi sélectionner la carcasse: en plastique ou en
version métallique.
Le transducteur de température et d'humidité est prêt à être
utilisé en laboratoire ou dans les centres de production aux
milieux adverses. En option, vous pouvez équiper
le transducteur de température et d'humidité d'un écran.
Cela permet à l'usager d'avoir un contrôle rapide et précis de la
température et de l'humidité de l'air, ce qui permet aussi
d'intervenir rapidement dans le processus de production. Le
transducteur de température et d'humidité fonctionne sur une
plage de température de -40 ºC à 120 ºC, ce qui permet un
usage dans tous le secteur du chauffage, de la ventilation
et de la climatisation.
Le transducteur de température et d'humidité EE 23 a une
protection IP 65 et il est donc protégé contre les jets
d'eau. Une couche spéciale dans les capteurs garantit une
longue durée et donne la sécurité espérée des transducteurs
de précision dans des milieux très sales. Le transducteur de
température et d'humidité possède une sortie analogique de
courant de 0/4 à 20 mA ou de tension de 0 V à 1 V, 0 V à
5 V ou de 0 V à 10 V. Le transducteur EE 23 peut se fixer au
mur ou avec une réglette de montage. La version avec les
capteurs déplacés permet d'utiliser un mini capteur. Cela
permet de détecter la température et l'humidité dabs des
endroits où le capteur ne doit pas se voir, comme par
exemple, dans les musées ou les endroits à accès difficile.
Vous aurez ici autres modèles de
transducteurs
d'humidité. |

Voir / imprimer la notice d'emploi du transducteur de
température et d'humidité EE 23
 |
- Plage de mesure de -40 ºC... 120
ºC
- En option avec un écran intégré
- Calcul du point de rosée et de congélation
- Sortie de courant ou tension |
- Carcasse métallique ou en
plastique avec IP 65
- Capteur d'humidité HC 105 / HC 1000-200
- Module de sortie de la commutation optionnel
- Capteurs intégrés ou déplacés |
Caractéristiques techniques |
Capteur |
HC1000-200, HC105 |
Plage |
0... 100 % H.r. |
Précision (-15 ºC... 40 ºC / ≤90 %
H.r.) |
±(1,3 + 0,3 % de la valeur de
mesure) % H.r. |
Précision (-15 ºC... 40 ºC / ≤90 %
H.r.) |
±2,3... 100 % H.r. |
Précision (-40 ºC... 70 ºC) |
±(1,4 + 1 % de la valeur de mesure) % H.r. |
Précision (-40 ºC... 120 ºC) |
±(1,5 + 1,5 % de la valeur de
mesure) % H.r. |
Influence de la température |
typ. 0,015 % H.r. / ºC |
Temps de réponse avecu filtre à
mailles |
<15 s (a 20 ºC / t90) |
Température |
Capteur |
Pt1000 (précision classe A, DIN EN 60751)
Pt1000 (précision classe B=, DIN EN 60751) |
Plage (selon le modèle) |
-40... 60 ºC
-40... 80 ºC
-40... 120 ºC
-40... 80 ºC
-40... 80 ºC |
Précision (selon le modèle) |
 |
Influence de la température de l'électronique |
typ. 0,002 ºC / ºC |
Temps de réponse |
avec des capteurs de température et
d'humidité
combinés: T63: type. <3min
avec des capteurs de température et d'humidité déplacés: T63:
typ. <6min |
Sorties |
0... 100% H.r. / xx... yy ºC
(selon le code de commande)
(la portée de reproduction est prédéterminée) |
0 - 1 V (-0,5 mA <IL
<0,5 mA)
0 - 5 V (-1 mA <IL
<1 mA)
0 - 10 V (-1 mA <IL
<1 mA)
4 - 20 mA (RL
<470 Ω)
4 - 20 mA (RL
<470 Ω) |
Plage de sortie réglables (selon le
modèle) |
0... 100 % H.r.
-40 ºC... 60 ºC
-40 ºC... 80 ºC
-40 ºC... 120 ºC |
Observations générales |
Tension d'alimentation
sortie de 0 V à 1 V, 0 V... 5 V
sortie de 0 V à 10 V, 0 mA / 4 mA... 20 mA |
10,5 V... 35 V DC ou 12 V... 28 V AC
15 V... 35 V DC ou 15 V... 28 V AC
(optionnel 100 V / 240 V AC, 50 Hz / 60 Hz) |
Connexions |
Terminal de la vis max. 2,5 mm2 |
Presse-étoupe |
M16 x 1,5 |
Matériau de la carcasse |
PC ou Al sI 9 Cu 3 |
Type de protection carcasse |
IP 65 |
Compatibilité électromagnétique
|
EN61326-1, EN61326-2-3, milieux
industriels |
Température en fonctionnement du
capteur |
-40 ºC... 60 ºC |
Température en fonctionnement de l'électronique |
-30 ºC... 60 ºC |
Température de stockage |
-40 ºC... 60 ºC |
Dimensions de la carcasse |
 |
Type de construction et ses
dimensions |
 |
Contenu de la
livraison
1 x transducteur d'humidité EE 23,
notice d'emploi |

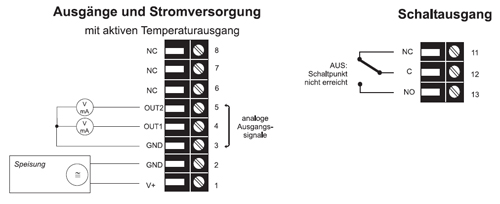

Vous pouvez voir ici les
possibilités de connexion du transducteur d'humidité et de
température EE 23 |
 |
 |
