Ohmmètre PCE-DM 12 (CAT III / 600 V)
ohmmètre à sélection de plage automatique, grand écran et de nombreuses fonctions

Cet ohmmètre équipé d'un écran LCD à haut contraste est un nouvel ohmmetre de mesure à construction solide qui possède une double carcasse en plastique.
L'ohmmètre possède une sélection de plage automatique et une précision de base DC de 0,5 %. La solidité et fiabilité du ohmmètre le rend apte à être utilisé dans le laboratoire ou la recherche et le développement ainsi que dans le service technique in situ.
Il fait partie de la règlementation CAT III / 600 V / EN 61010-1.
Dans cette lien - ohmmètres - vous trouverez tout type de ohmmètre dont vous avez besoin. Ce ohmmètre possède les caractéristiques suivantes:
 - Grand écran LCD riche en contrastes qui
   garantit une bonne lecture même dans des
   conditions environnementales difficiles.
 - Usage facile
 - Design sûr
 - Sélection de plage automatique
 - Fonction Data Hold
 - Fonction de déconnexion automatique
 - Contrôle de passage
 - Test de diodes
 - Livré avec les câbles de vérification, la batterie,
   le capteur de température type K et la notice
   d'emploi du ohmmètre

Nous possédons un autre ohmmètre digital el PCE-DM 22 à mémoire interne de 32000 valeurs, logiciel pour le transfert de données et avec capacité pour la mesure de la température.

Fonctions du ohmmètre PCE-DM 12

Fonctions du ohmmètre PCE-DM 12

Fonctions du ohmmètre:

1. Ecran LCD

2. Sélecteur de fonctions

3. Fente d'entrée positive 10 A

4. Fente d'entrée négative COM

5. Fente d'entrée positive

6. Touche de mode

7. Touche de plage de mesure

8. Touche de mémoire de valeurs

9. Touche de mesure relative

Symboles du l'écran du ohmmètre:

AC DC - Courant ou tension alternative / continue

BAT - Batterie vide

AUTO - Sélection de plage automatique

├ - Mode de test de diodes

- Symbole de contrôle du pas

HOLD - Mémoire de valeurs

ºC, ºF, nF,Hz, V,A, M, Ω - Unités

Pour réaliser une mesure du courant DC/AC avec l'ohmmètre il vous faudra suivre les pas suivants:

1. Connecter le câble de vérification noire dans la fente COM (4) du ohmmètre et le câble de vérification rouge dans la fente d'entrée positive 10 A (3) ou la fente d'entrée positive mA / uA (5) selon les besoins de la mesure.

2. Sélectionner la plage de mesure du ohmmètre 10 A, mA ou bien uA avec le sélecteur de fonctions (2) selon les besoins de la mesure.

3. Sélectionner AC ou DC avec la touche Mode du ohmmètre (6).

4. Maintenir les câbles de vérification du ohmmètre dans les points correspondants à vérifier.

5. Ensuite il est possible de lire la valeur du courant sur l'écran du ohmmètre. En cas de permutation de la polarité DC le symbole (-) apparait avant la valeur de la mesure.

Pour réaliser une mesure de la tension DC/AC avec l'ohmmètre il vous faudra suivre les pas suivants:

1. Connecter le câble de vérification noir de la fente COM (4) du ohmmètre et le câble de vérification rouge dans la fente d'entrée positive (5).

2. Mettre le sélecteur de fonctions (2) en position V du ohmmètre.

3. Sélectionner AC ou DC avec la touche Mode du ohmmètre (6).

4. Maintenir les câbles de vérification du ohmmètre dans les points de vérification correspondants.

5. Vous pouvez lire la valeur de la tension sur l'écran du ohmmètre et en cas de permutation de la polarité DC e symbole (-) apparait la valeur de la mesure.

Caractéristiques techniques du ohmmètre

Plages de mesure
                                                - DCV
                                                - ACV
                                                - DCA
                                                - ACA
                                                - Résistance
                                                - Capacité
                                                - Fréquence
                                                - Température
                                                - Duty Cycle

600 V
600 V
10 A, 600 V
10 A, 600 V
2 / 20 / 40 MΩ
200 μF
10 MHz
+ 760 °C
9,99 %

Résolution
                                                - DCV
                                                - ACV
                                                - DCA
                                                - ACA
                                                - Résistance
                                                - Capacité
                                                - Fréquence
                                                - Température
                                                - Duty Cycle

0,1 mV... 1 V (selon la plage)
0,1 mV... 1 V (selon la plage)
0,1 µA... 10 mA (selon la plage)
0,1 µA... 10 mA (selon la plage)
0,1 Ω ... 10 kΩ  (selon la plage)
1 pF... 0,1 µF (selon la plage)
0,001 Hz... 1 kHz (selon la plage)
1 °C
0,1 %

Précision
                                                - DCV
                                                - ACV
                                                - DCA
                                                - ACA
                                                - Résistance
                                                - Capacité
                                                - Fréquence
                                                - Température
                                                - Duty Cycle

± 0,5... 1,5 % (selon la plage)
± 1,2... 2,0 % (selon la plage)
± 1,0... 2,5 % (selon la plage)
± 1,5... 3,0 % (selon la plage)
± 1,2... 2,0 % (selon la plage)
± 3,0... 5,0 % (selon la plage)
± 1,2... 1,5 % (selon la plage)
± 3,0 %
± 1,2 %

Indicateur

écran LCD à 4000 comptages

Sélection de plage

automatique

Part de mesure

2 / s

Température ambiante

0... + 50 °C

Humidité ambiante

20... 95 % H.r.

Alimentation

batterie de 9 V

Indicateur de l'état de la batterie

"BAT" apparait quand la batterie est faible

Auto déconnection

après 15 min. d'inactivité

Carcasse

plastique ABS

Dimensions

150 x 70 x 48 mm

Poids

255 g

Degré de pollution

II

Règlementation

EN 61010-1; CAT III / 600V; EMC;
LVD; EN 50081-1; EN 50082-1

Exemples d'utilisation du ohmmètre

Sur cette vidéo nous pouvons observer l'ohmmètre PCE-DM 12 mesurant dans plusieurs domaines d'usage:
D'abord nous avons l'ohmmètre PCE-DM 12 mesurant la fréquence d'oscillation de la montre dans un système de travail à 4 kHz. Dans ce même cas, nous pourrions aussi mesurer le cycle de travail en pourcentage en appuyant sur la touche de couleur jaune MODE. De plus, nous pouvons le voir mesurer la tension alternative dans une prise avec une pince crocodile (ce genre de pinces sont parfaitement ajustables à cet ohmmètre mais elles ne sont pas livrées) en situant le sélecteur giratoire dans la position V.

Contenu de la livraison
1 x Ohmmètre PCE-DM 12,
1 x capteur de température (capteur à fil externe)
1 x câbles de vérification,
1 x batterie
et notice d'emploi

Eléments supplémentaires
- Certificat de calibrage ISO
(pour les entreprises qui désirent incorporer le contrôleur dans le groupe d'outils de contrôle interne ou pour le recalibrage annuel. Le certificat ISO comprend un calibrage de laboratoire avec un document de contrôle incluant toutes les valeurs de mesure. Le certificat de calibrage ISO peut s'effectuer en tension (AC / DC) ou en courant (AC / DC).

- Adaptateur pour pince ampèremétrique
Adaptateur pour des mesures indirectes de courant jusqu'à 1000A sans interruption du conducteur.
   - Plage: 200 / 1000 DCA / ACA
   - Exactitude: ± 1,5 / 2 %
   - DCA réglage zéro
Dimensions: 190 x 64 x 33 mm
Diamètre du conducteur maximum: 33,5 mm

- Adaptateur de tours
Adaptateur avec capteur de tours, câble 1 m. Pour la mesure optique des tours entre 100... 20000 RPM en deux plages.
   - 0,1 mV DC / 1 RPM (plage 1)
   - 0,1 mV DC / 10 RPM (plage 2)
Dimensions: 190 x 73 x 37 mm

- Adaptateur de pression
Adaptateur avec capteur de pression, câble de 1m. Pour la mesure absolue de la pression entre 3,5... 3500 kPa.
   - Précision: ±1 % (jusqu'à 1700 kPa); ±2 %
    (jusqu'à 2400 kPa) et ± 5 % (jusqu'à 3500 kPa)
   - Résolution: 0,1/ 1 kPa
Dimensions: 100 x 50 x 25 mm; 1/4" Capteur

 - Adaptateur d'humidité
Adaptateur avec capteur d'humidité dans une anse et un câble de 1 m.
   - Plage de mesure: 10... 95 % H.r.
   - Précision: ±3 % r.F.
   - Résolution: 0,1 % r.F.
Dimensions: 100 x 50 x 25 mm

 - Adaptateur de lumière

Adaptateur avec capteur pour les lux et câble de 1 m.
   - Trois plages de mesure: 0... 2000 /
     0... 20000 et 0... 50000 lux
   - Précision: ± 5 %
   - Résolution: 1,10,100 lux
Dimensions: 100 x 50 x 25 mm

- Adaptateur pour la vitesse de l'air
Adaptateur avec capteur pour la vitesse de l'air avec un câble de 1 m
   - Plage de mesure: 0,2... 30 m/s;
   - Précision: ± 2 %
   - Résolution: 0,1 (m/s; km/h; nœuds)
Dimensions: 100 x 50 x 25 mm

- Adaptateur de son
Adaptateur avec capteur sonore et câble de 1 m. Evaluation A; possibilité de calibrage externe (calibreur PCE SC 41)
   - Plage de mesure: 30... 130 dB (dans 3
     plages)
   - Précision: ± 1,5 dB (IEC 651 classe II)
Dimensions: 107 x 53 x 29 mm

- Adaptateur EMF
Adaptateur avec capteur EMF et câble de 1 m.
   Plages: 0... 20 microTesla / 200 milliGauss
   Précision: ± 4 %
   Résolution: 0,1 µTesla / 1 milliGauss
   Largeur de bande: 30... 300 Hz
Dimensions: 100 x 50 x 25 mm

- Certificat de calibrage ISO Calibrage et certificat ISO
Il vous est possible d'obtenir un certificat de calibrage ISO pour les multimètres. Un protocole de contrôle avec les coordonnées de votre entreprise sera délivré dans lequel le certificat et le calibrage de laboratoire des sonomètres y seront indiqués, qui pourra appartenir à votre base interne de contrôleurs ISO et avec lesquels il est prouvé que les multimètres ont la possibilité de récupération du patron de mesure national. Pour de plus amples informations à ce sujet:

Calibrage: Contrôle de la correction des magnitudes de mesure des sonomètres, sans intervention dans le système de mesure. Ou bien: détermination de la déviation systématique de l'indicateur par rapport à la valeur réelle de la magnitude de mesure.

Document ou certificat de calibrage: il documente les caractéristiques techniques des multimètres correspondants ainsi que la possibilité de récupération du patron de mesure national.

Intervalle de calibrage: Pour pouvoir effectuer des mesures correctes durables, les sonomètres doivent se contrôler ou se calibrer périodiquement. Cette période de temps des multimètres s'appelle intervalle de calibrage. Il n'est pas possible de déterminer précisément le moment où il faut effectuer le recalibrage des sonomètres. Pour pouvoir fixer l'intervalle, il faut prendre en compte les points clés suivants:

• Magnitude mesurée et bande de tolérance permise

• Utilisation des mesureurs et instruments de contrôle du multimètre

• Fréquence d'usage du multimètre

• Conditions environnementales du multimètre

• Stabilité du calibrage antérieur du multimètre

• Précision de mesure exigée du multimètre

• Dispositions relatives au système de contrôle de qualité dans les entreprises du multimètre

Cela signifie qu'il s'agit à l'usager même de fixer et de contrôler l'intervalle entre deux calibrages pour les multimètres. Nous conseillons d'établir un intervalle de calibrage d'entre 1 et 3 ans. De plus, nous mettons toute notre aide professionnelle à disposition du client pour l'aider à répondre à toutes ses questions pour ce qui concerne le difficile procédé d'établissement de cet intervalle de calibrage de ces multimètres.

Définition et informations d'intérêt sur l'ohmmètre:
L'ohmmètre est à mesureur pour des magnitudes électriques qui combine différents modes et plages de mesure en un seul appareil. L'équipement standard d'un ohmmètre vous permet de mesurer des tensions et des intensités de courant dans différentes plages de mesure. Normalement l'ohmmètre est commutable entre les mesures de tension continue (DC) et alternative (AC). Les plages de mesure de la résistance et en général aussi une mesure de la continuité avec signal acoustique font aussi partie de l'équipement de base. L'ohmmètre moderne a un équipement plus vaste qui permet d'effectuer des mesures supplémentaires, comme des mesures de la fréquence, capacité et température. Avec cet ohmmètre en particulier, vous pourrez effectuer des mesures de courant DC / AC, des mesures de tension DC / AC, une mesure de la résistance et un contrôle du pas, mesure de diodes, mesure de la capacité, mesure de la fréquence ou angle de fermeture et mesure de la température.

Dans le ohmmètre analogue la valeur de mesure est indiquée avec un indicateur dans différentes échelles pour différentes plages de mesure. Les valeurs de lecture se présentent avec des marques discrètes. Pour éviter des erreurs de lecture (erreur de parallaxe), les ohmmètres de haute qualité ont un miroir à échelle qui permet de lire la valeur de mesure de façon adéquate. L'exactitude des ohmmètres analogiques peut être dans des appareils de haute qualité de jusqu'à un 1 % de la valeur indiquée. En tant que ohmmètres, on utilise normalement des ohmmètres à bobine mobile; avant il s'agissait de ohmmètres électromagnétiques à palette mobile. Les plages de tension et de courant alternatif se sont généralement pas si précis étant donné qu'il faut brancher préalablement un rectificateur dans les ohmmètres à bobine mobile.

Circuit électrique

Avec un ohmmètre il est possible de vérifier un circuit électrique. Un circuit électrique est une série d'éléments électriques ou électroniques, comme par exemple des résistances, des inductances, des condensateurs, des dispositifs électroniques semi-conducteurs,... qui sont connectés électriquement entre eux afin de générer, de transporter ou modifier des signaux électroniques ou électriques.

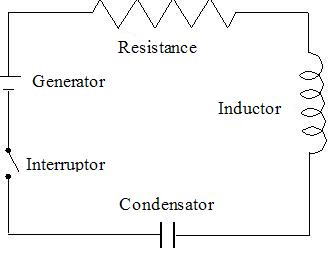

Sur la photo ci-dessus, nous pouvons voir un circuit électrique, simple mais complet puisqu'il possède trois parties fondamentales: un interrupteur qui allume et éteint le circuit, une source d'énergie électrique, dans ce cas une pile ou une batterie et enfin une application, dans ce cas une résistance ou un indicateur ou un condensateur.
